立式大容量储水塑料罐体结构设计

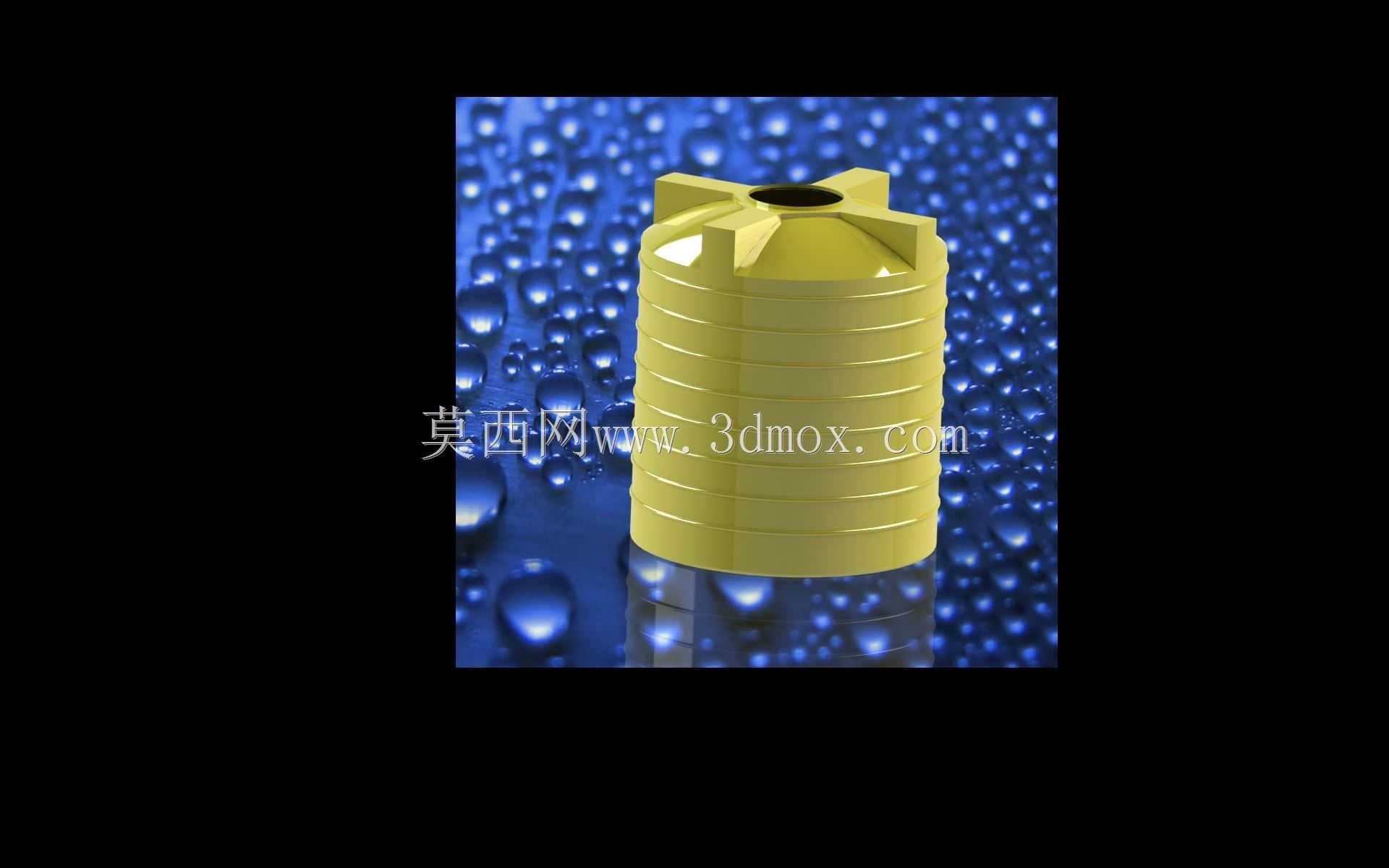

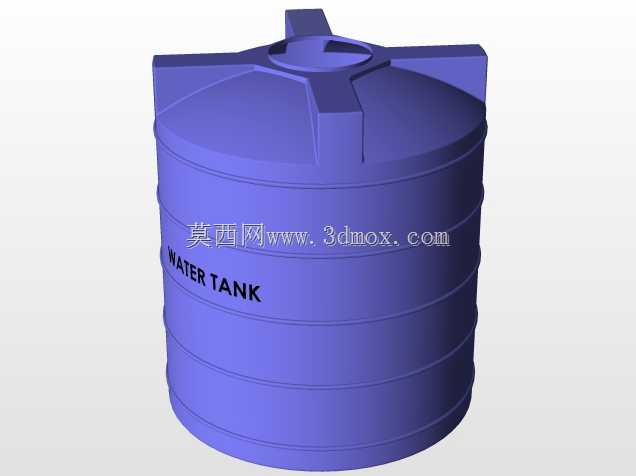

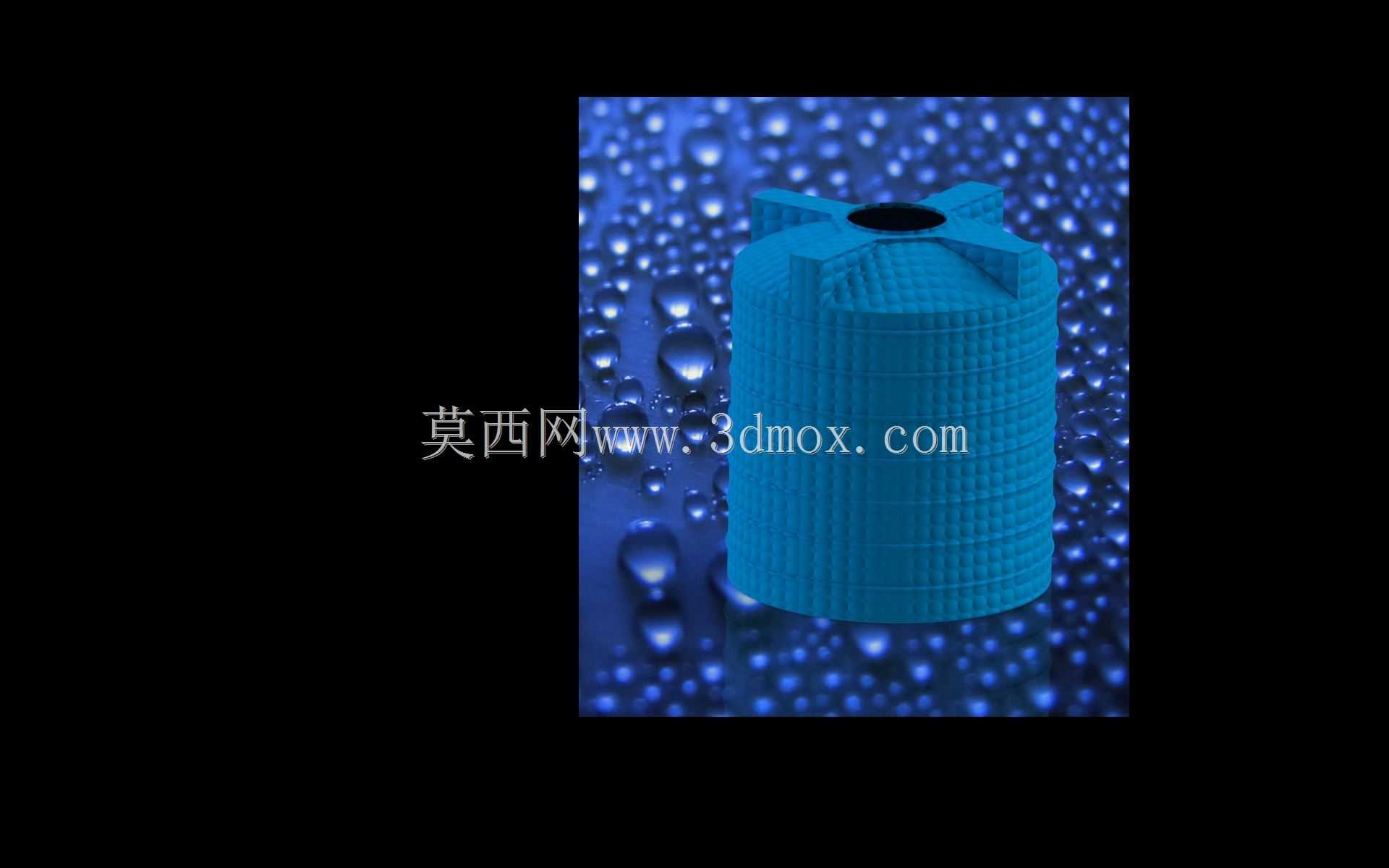

　　这类立式塑料储水罐体，在民用供水、小型工业循环水系统、农林灌溉储水、污水处理中间环节暂存等场景都有广泛应用，相比金属罐体，它的耐腐性能更适配弱酸弱碱类储液需求，自重更轻，吊装转运不需要重型起重设备，后期维护也不需要做定期防腐涂刷作业。从结构设计来看，罐体整体采用直立圆柱造型，这个形态是经过多场景验证的最优解——圆柱侧壁在储液静压作用下受力均匀，不会出现方形罐体转角处的应力集中问题，同等容积下材料耗用最少，也能在占地面积受限的场地实现最大储液量。罐体顶部做了十字交叉的加强筋结构，同时预留了中心进出人孔或者主管道接口位，顶部的加强筋一方面是提升顶部承压能力，避免人员踩踏或者顶部堆载时出现顶面凹陷变形，

　　另一方面四个突出的筋位也可以作为吊装时的受力点位，不需要额外焊接吊耳，一体成型的结构不会出现吊点脱落的风险。罐体侧壁做了多道环形的外凸加强筋，沿着罐体高度方向等距分布，这是因为塑料材质的弹性模量远低于钢材，当罐体储满液体时，侧壁会受到随深度增加的液体静压力，环形加强筋相当于给侧壁加了多道刚性箍，能有效抑制侧壁鼓胀变形，避免长期满储状态下出现蠕变胀裂，延长罐体的实际使用寿命。设计这类罐体的时候，首先要核算安装边界的尺寸，罐体的外径要比预留安装位的内径小至少100mm，留出安装操作和后期检修的间隙，基础要做水平的硬化处理，不能有尖锐凸起，避免罐体底部被硌破，基础的承重能力要匹配罐体满水后的总重量，也就是罐体自重加上储液的总质量，

　　不能出现基础沉降倾斜的问题，一旦罐体倾斜，侧壁受力不均很容易出现接缝渗漏或者结构失稳。罐体底部做了微圆弧过渡，没有直角转角，这个设计一方面是一体滚塑成型的时候便于材料流动填充，避免转角处出现壁厚不均的问题，另一方面圆弧过渡能分散底部的支撑应力，不会出现直角处的应力集中开裂，同时也能减少罐体底部残液的积存，排污的时候能把罐内液体排得更干净，减少残留积液滋生微生物或者沉积杂质。进出水口的预留位置，通常主进水口设置在顶部中心人孔旁，出水口设置在距离罐体底部100-150mm的侧壁位置，避免直接从底部接水口被沉积的杂质堵塞，排污口则设置在罐体侧壁最底部，和基础预留的排污槽对齐。这类罐体的壁厚设计是梯度变化的，底部因为承受的液体静压力最大，

　　壁厚要比上部厚30%左右，往上随着液位高度降低，壁厚可以逐步减薄，在保证结构强度的前提下尽可能控制材料成本，避免不必要的材料浪费。在实际选型应用的时候，要根据储液的化学特性选择适配的塑料材质，普通生活用水选常规食品级PE材质即可，如果是储存有一定腐蚀性的工业废液，要选用耐腐改性的塑料原料，同时要根据场地的风压、抗震等级核算罐体的固定方式，在多风的户外场地安装时，要在罐体上部设置抱箍固定件，和周边的固定结构连接，避免大风天气下罐体倾覆。另外罐体顶部的人孔设计要满足检修人员进出的尺寸要求，通常人孔直径不小于500mm，人孔盖要做锁紧结构，避免杂物掉落或者人员意外跌落，同时人孔处要做密封结构，防止储液被外界污染或者挥发溢出。在建模过程中，要重点验证环形加强筋的间距和凸起高度是否匹配对应高度的液压载荷，通过受力仿真模拟满储状态下的侧壁变形量，把变形量控制在壁厚的5%以内，避免长期使用出现永久变形，同时要验证吊装时顶部筋位的受力情况，确保吊装过程中筋位不会出现断裂或者塑性变形，还要考虑罐体堆叠运输的需求，顶部的加强筋结构要能和上方罐体的底部凹槽契合，提升运输时的堆叠稳定性，降低运输过程中的磕碰损坏风险。
