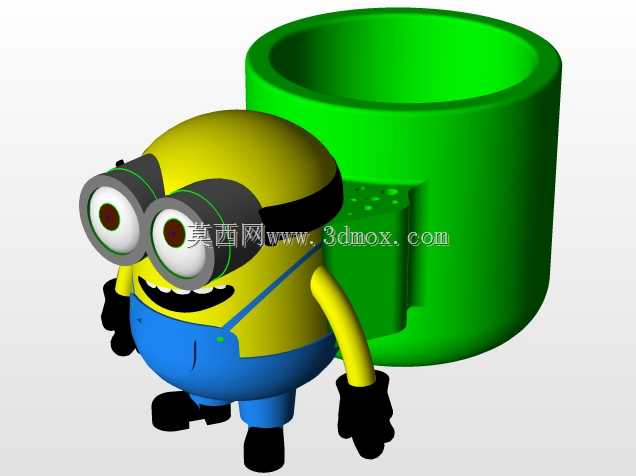

小黄人造型笔筒创意结构设计

　　这款卡通造型的桌面收纳筒体，在日常办公场景中主要承担桌面文具收纳功能，可放置各类书写笔、小型美工刀、便签夹等零散办公小物件，同时兼具桌面装饰属性，适配年轻化办公空间、文创周边展示、儿童学习桌面等多类使用场景。从结构设计逻辑来看，整体采用一体化造型思路，将卡通IP形象与筒体收纳功能做融合设计，避免了传统分体式装饰摆件易脱落、结构松动的问题。筒体部分采用等壁厚圆筒结构，内壁做光滑过渡处理，没有多余的加强筋凸起，避免取放文具时出现卡滞、刮蹭笔身漆面的问题，筒身底部预留1.5mm厚度的平底结构，放置在桌面时可保证足够的接触面积，不会因重心偏移出现倾倒问题。卡通形象部分与筒体侧壁做一体化连接，连接位置做R3圆角过渡，

　　既避免了直角连接带来的应力集中问题，也能在日常清洁时避免积灰死角。从安装与放置边界来看，整体占用桌面投影面积约为120mm*100mm，筒体高度为90mm，内部收纳深度为85mm，可容纳常规长度150mm以内的书写笔，放置时笔帽露出筒体上沿约60mm，方便日常取用。设计过程中针对重心做了配重校核，将卡通形象的实体部分密度与筒体部分做匹配，当筒体内放置3-5支常规金属笔身的签字笔时，整体重心落在筒体底部投影中心范围内，即使受到桌面轻微碰撞也不会侧翻。外形细节上，卡通形象的肢体部分均做圆角钝化处理，所有外露棱边的圆角半径不小于2mm，避免日常使用时出现尖锐边角刮伤手部的问题，眼镜、背带等细节特征采用浅浮雕结构设计，

　　凸起高度控制在2mm以内，既保证了造型辨识度，也不会因凸起过高在日常挪动时出现磕碰断裂的问题。筒体侧壁与卡通形象连接的位置，内部做了局部加厚处理，加厚区域壁厚比筒体基础壁厚多1mm，保证连接位置的结构强度，即使日常拿取时握持卡通形象部分提起整体，也不会出现连接位置开裂的问题。从实际使用的适配性来看，筒体内部直径设置为70mm，除了常规书写笔之外，也可放置小型固体胶、迷你卷尺、USB闪存盘等小型桌面零散物件，收纳兼容性覆盖日常办公90%以上的小型文具品类。表面处理层面，不同颜色区域的分界位置做了0.3mm的浅凹槽分界，方便后续做分色喷涂或者多材质注塑时的颜色定位，避免出现颜色串色、边界模糊的问题，提升成品外观的精致度。

　　整体结构没有复杂的倒扣结构，若采用注塑工艺生产，仅需简单的两瓣模具即可完成成型，不需要额外的抽芯结构，可有效降低生产制造成本，适配小批量文创产品的生产需求。在结构验证阶段，针对筒体的抗变形能力做了模拟校核，当筒体内装满文具、总重量达到500g时，筒身侧壁的形变量不超过0.1mm，不会出现筒身鼓胀、底部脱开的问题，长期使用的结构稳定性有充足保障。卡通形象的手部、脚部等小尺寸突出结构，根部都做了渐变加厚处理，避免小尺寸结构因壁厚过薄出现注塑缺胶、日常使用易折断的问题，所有突出结构的根部壁厚不小于2mm，向末端逐步过渡到1.2mm，兼顾结构强度与外观比例的协调性。
