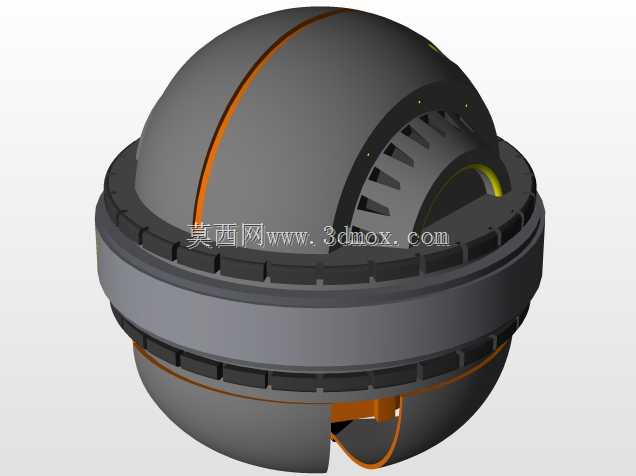

球形仿生侦察探测装置结构设计

　　这款球形仿生探测装置的结构设计，核心围绕复杂非平整地形的移动探测场景展开，区别于传统轮式、履带式侦察设备，球形外壳的全向滚动特性让其可以在废墟搜救、狭窄管廊巡检、野外地形勘探等场景下，无需调整行进朝向即可完成全方向位移，遇到低矮障碍、坡面地形时不会出现卡滞、倾覆的问题，适配传统移动探测设备难以进入的作业空间。从结构分层来看，整个装置采用上下半球对合的装配逻辑，中间设置环形承载框架作为核心安装基准，所有内部功能模块、动力组件、传感单元都固定在该环形框架上，框架与内外球壳之间预留均匀的转动间隙，保证球壳滚动时内部核心载荷始终保持相对水平的姿态，避免内部传感器、电池组件随外壳翻滚出现接线拉扯、姿态失准的问题。外壳部分采用分段式结构设计，

　　外球壳预留多组通风格栅开口，既可以为内部电子元件提供散热风道，也能为声学、光学探测传感器预留信号传输窗口，格栅开口的边缘做了圆弧过渡处理，避免滚动过程中被碎石、线缆等杂物勾挂，同时格栅内侧设置挡边结构，防止大颗粒沙尘、飞溅液体直接侵入设备内部，满足户外复杂工况下的基础防护要求。球壳表面设置的环形凸棱结构，一方面作为上下半球的装配定位止口，保证合模时的同轴度公差控制在合理范围内，降低装配时的调整难度；另一方面凸棱高出球壳表面一定高度，滚动时可以增加与接触面的摩擦力，在光滑瓷砖、湿滑坡面等低摩擦系数表面减少打滑概率，同时凸棱采用耐磨改性材质，长期滚动摩擦下不会出现过度磨损导致球壳圆度超差的问题。内部动力传递路径上，

　　环形框架上集成的偏心配重块与驱动轮组直接接触内球壳内壁，通过调整配重块的偏心位置改变整个球体的重心偏移方向，无需额外设置转向机构即可实现行进方向的调整，这种驱动方式相比外置轮组的球形机器人，没有外露的传动部件，整体结构更紧凑，抗磕碰能力更强，即使从一定高度跌落也不会出现传动部件断裂、脱落的问题。安装边界方面，整个球体的外径控制在常规手持设备的尺寸区间内，整体重量满足单人便携携带的要求，上下半球的对接位置设置快拆卡扣结构，无需专用工具即可完成外壳拆分，方便现场作业时快速更换电池、调试传感器参数。环形承载框架上预留了标准化的安装孔位，可以根据不同作业场景替换搭载红外热成像模块、气体检测模块、拾音模块等不同功能组件，

　　不需要重新修改主体结构即可适配多场景的探测需求。结构设计过程中重点做了动平衡校核，保证球体在匀速滚动时不会出现偏心抖动，减少内部传感器的姿态扰动，提升探测数据的稳定性；同时球壳的壁厚做了等强度优化，在格栅开口、装配卡扣等应力集中位置做了局部加厚处理，在控制整体重量的前提下保证外壳的抗冲击强度，满足野外作业时的磕碰、跌落防护要求。
