紧凑型气动隔膜输送泵结构设计

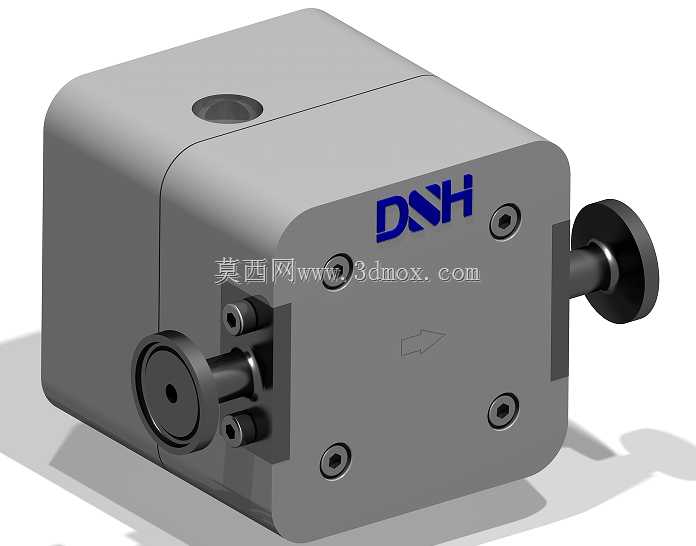

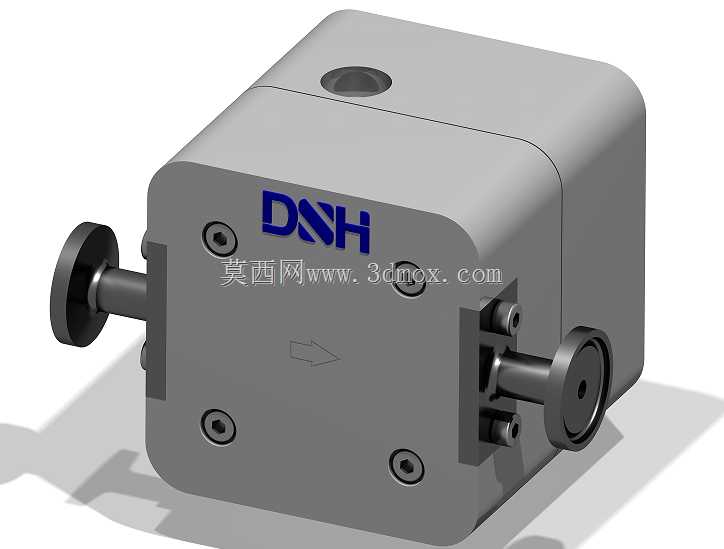

　　在精细化工、食品加工、实验室流体输送场景中，这类紧凑型隔膜泵的应用覆盖度极高，尤其是针对含微小颗粒、腐蚀性介质的输送工况，常规离心泵的密封结构容易出现泄漏、叶轮磨损过快的问题，而隔膜结构的隔离特性能从根源上避免动密封接触输送介质的痛点。从结构设计逻辑来看，这款泵体采用方块式集成壳体设计，没有多余的外置安装凸台，整体外轮廓做了圆角过渡处理，既减少了壳体铸造时的应力集中点，也能在紧凑安装空间内减少边角磕碰造成的壳体损伤。泵体的进出液接口分别布置在两个相邻的侧端面，接口采用内螺纹连接形式，适配常规的工业流体管路快接接头，安装时不需要额外加装转接法兰，能有效压缩管路安装的占用空间。驱动端的轴伸结构做了轴肩定位设计，

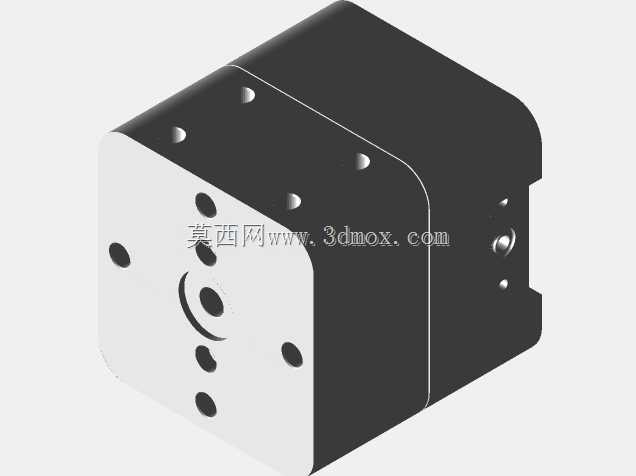

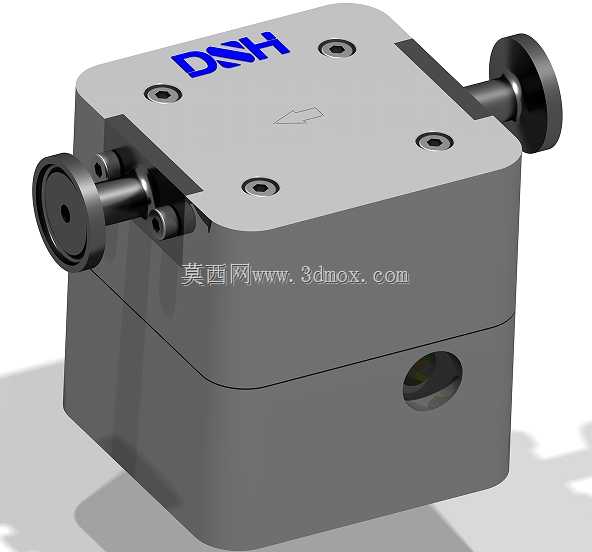

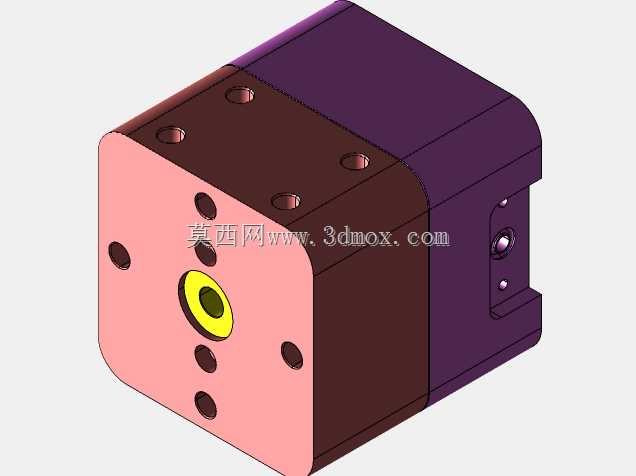

　　配套的密封件采用嵌入式安装槽结构，避免了外置压盖带来的轴向尺寸冗余，驱动轴的外露长度控制在合理范围，既保证和驱动源的连接配合长度，也不会因为轴伸过长出现运行时的径向跳动问题。壳体上的紧固螺钉采用内六角圆柱头形式，沿泵体结合面的周向均匀布置，螺钉的沉孔深度和螺钉头长度完全匹配，安装后螺钉头不突出壳体外表面，既保证了结合面的密封压紧力均匀分布，也避免了突出的螺钉头在狭小空间安装时和周边部件产生干涉。泵体正面的流向标识采用模压成型的箭头结构，不是后期丝印或者粘贴的标识，长期在潮湿、有腐蚀性介质飞溅的环境下使用也不会出现标识脱落、模糊的问题，现场安装和维护时能快速识别介质流向，避免管路接反造成的设备故障。隔膜腔的设计上，

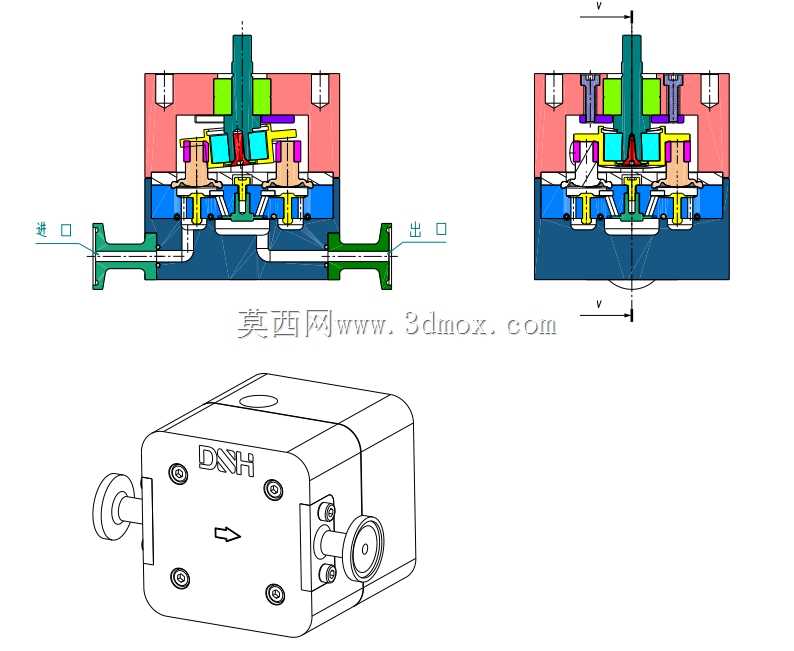

　　隔膜的压紧边缘采用整圈圆弧压紧结构，没有尖锐的剪切边，能避免隔膜在反复往复形变过程中被压紧边割伤，有效延长隔膜的使用寿命，隔膜左侧接触介质的腔体内壁做了光滑圆弧过渡，没有介质滞留的死角，在输送易结晶、含纤维的介质时，不容易出现腔体积料堵塞的问题，日常维护清洗时也能快速冲净腔体内残留的介质。从安装边界来看，这款泵的整体外形接近正方体，底部没有设计专门的安装脚，安装时可以直接通过壳体背面或者侧面的预留安装孔固定在安装支架上，也可以直接通过管路的支撑力悬空安装，适配多种安装场景，不管是集成在小型实验设备的内部流路，还是作为生产线上的临时输送泵，都不需要专门制作复杂的安装底座。功能特性上，

　　这款隔膜泵依靠隔膜的往复形变改变腔室容积实现介质吸入和排出，运行过程中不需要对输送介质进行剪切，不会破坏输送介质的物性，在输送食品级酱料、医药试剂、光敏树脂这类对剪切敏感的介质时，能保证介质的原有特性不被破坏。同时隔膜将驱动机构和输送介质完全隔离，驱动侧的润滑油、金属磨损碎屑不会进入输送介质造成污染，输送的腐蚀性介质也不会接触到驱动端的运动部件，从结构上避免了驱动部件被介质腐蚀的问题，日常维护只需要定期检查隔膜的老化情况，不需要频繁更换动密封件，维护成本远低于常规的离心泵、齿轮泵。在设计建模过程中，这款泵的所有配合面都做了公差匹配设计，壳体结合面的平面度、密封槽的尺寸公差、驱动轴的同轴度都按照通用流体机械的公差标准设定，建模时预留了密封件的压缩量空间，保证装配后密封件的压缩率在合理区间，既不会因为压缩量过大造成密封件过早老化失效，也不会因为压缩量不足出现介质泄漏的问题。壳体的壁厚设计经过强度校核，在常规的工作压力范围内，壳体的形变率控制在允许范围内，不会因为压力波动造成壳体结合面出现缝隙泄漏。
