Swiftech MCP35X水冷循环泵结构设计

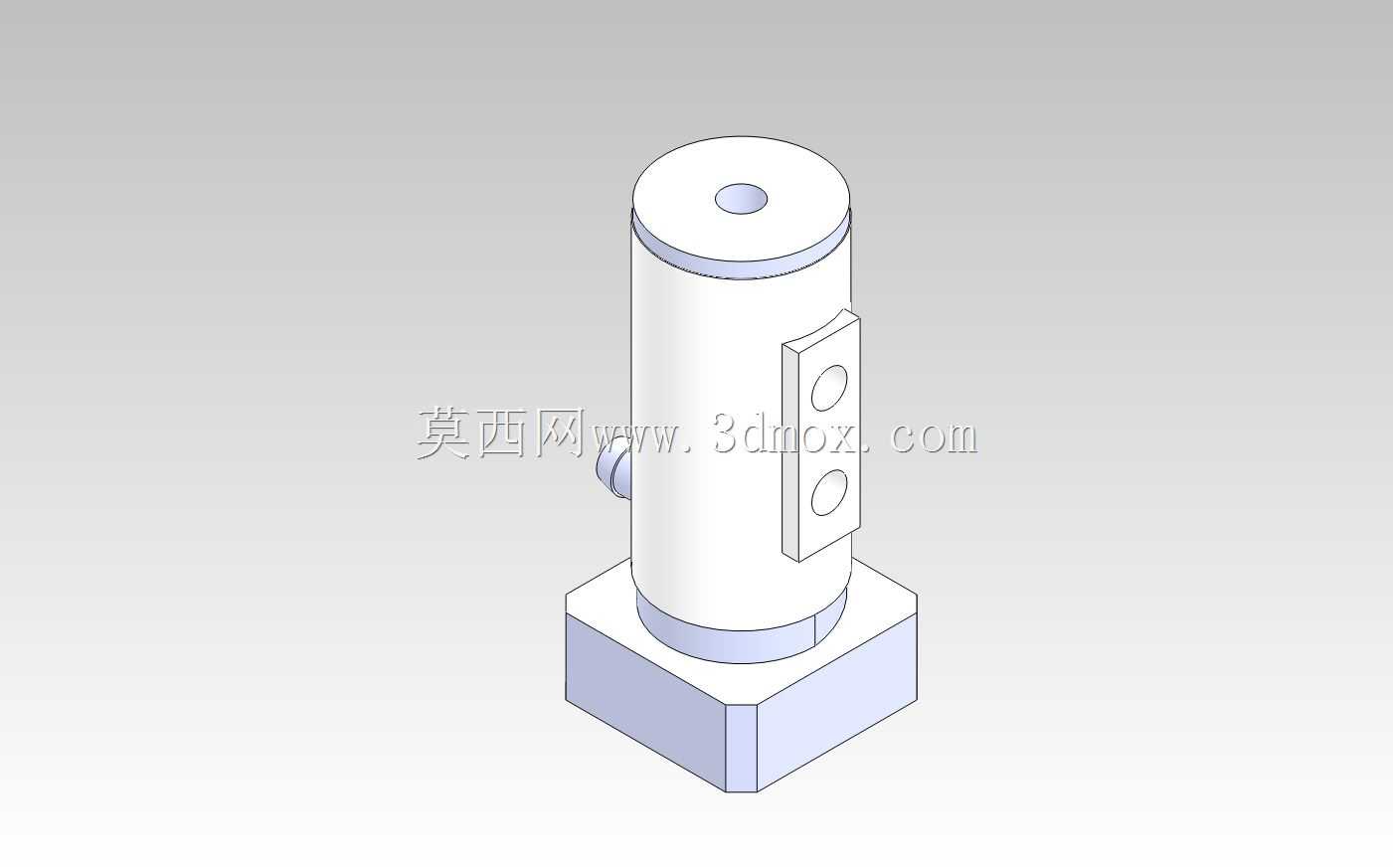

　　在PC水冷散热、小型工业液冷循环、紧凑型实验台温控回路这类对安装空间、运行稳定性有严苛要求的场景里，这类紧凑型直列循环泵的应用占比一直不低，很多做定制液冷系统的结构工程师在选型阶段，都会优先参考这类成熟量产泵的结构边界来做适配设计，避免后期出现安装干涉、流道匹配偏差的问题。从结构组成来看，这个泵的建模覆盖了核心的泵腔主体、底部安装基座、侧置出水接口、侧面倒钩锁紧位以及上端端盖几个核心部分，没有做冗余的细节刻画，所有外部尺寸都是按照实际装机的合理边界来设定的，完全可以直接放到整机装配体里做干涉检查、安装位预留的参考，不用再额外花时间核对外部轮廓的匹配度。

　　实际装机过程中，这类泵的安装边界是很多新手设计师容易踩坑的点：底部的方形安装基座是核心定位基准，基座上预留的安装孔位需要和冷排、水箱或者机箱内置泵架的固定位完全对齐，基座的厚度直接决定了安装时需要预留的底部间隙，要是间隙留小了，泵运行时的振动会直接传递到安装面板上，带来额外的共振噪音；要是间隙留大了，固定螺丝的咬合长度不够，长期运行可能出现松动移位的问题。泵体主体是圆柱形结构，外径尺寸决定了周围管路、走线的预留空间，尤其是侧置的出水接口，是偏心布置在泵体侧壁下部的，接口的伸出长度、朝向角度直接和硬管弯折半径、软管弯曲余量挂钩，建模时特意把接口的位置做了精准还原，就是为了方便设计师在布管阶段提前预判管路走向，避免后期装管时出现接口和周边零件磕碰、弯折角度过大堵水的问题。

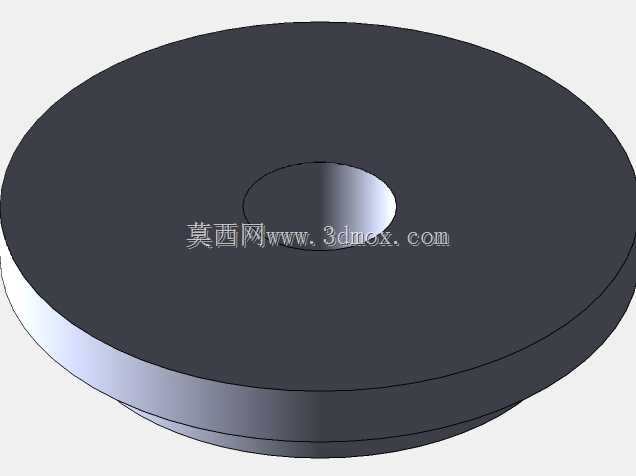

　　侧面的倒钩结构是这个泵很有特点的固定设计，和传统的全周抱箍固定方式不一样，这种侧置带两个定位孔的倒钩结构，可以配合快装卡扣实现免工具拆装，维护的时候不用把整个泵架拆下来，只要松开卡扣就能把泵体单独取下来清理叶轮或者更换密封件，设计的时候特意把倒钩的凸台高度、两个定位孔的中心距做了符合实际装配公差的还原，要是做配套卡扣设计的话，可以直接提取这个面的特征来做配合，不用再反复测量实物尺寸。上端的端盖是进水端的连接位，端盖中心的进水口同轴度要求很高，建模时端盖和泵腔主体的配合面做了合理的间隙预留，和实际生产中的密封件安装槽位匹配，要是需要做内部流道仿真的话，也可以基于这个外部轮廓反推内部流道的大致尺寸，做初步的流阻、扬程估算。

　　很多工程师在做小型液冷系统建模的时候，容易把泵的模型做的过度简化，要么省略了安装底座的特征，要么把侧置接口的位置做偏，导致装配的时候才发现干涉，不得不返工调整安装位。这个模型的建模思路完全是从装配实用性出发的，没有追求不必要的内部细节刻画，所有外部特征都是装机时会涉及到配合、干涉检查的部分：泵体总高度是从基座底面到端盖顶面的垂直距离，这个尺寸决定了垂直方向的安装空间，比如在机箱光驱位、冷排侧面装泵的时候，提前核对这个高度就能避免出现盖不上侧板、和其他硬件抢空间的问题；泵体圆柱部分的直径决定了抱箍或者固定环的选型尺寸，要是用第三方通用泵架的话，直接对照这个外径选对应规格的固定环就行，不用再额外做适配转接件。

　　从功能特性上来说，这类紧凑型循环泵的核心作用是为闭环液冷回路提供稳定的流体动力，驱动冷却液在冷头、冷排、水箱之间循环带走热量，和大流量的工业泵不一样，它的结构设计优先考虑小体积下的运行稳定性，所以外部没有多余的突出结构，所有接口、固定位都尽量贴合主体布置，最大化压缩安装占用空间。建模的时候把这些功能对应的外部结构都做了准确还原，不管是做整套液冷系统的装配验证，还是参考这个结构做同类型泵的改型设计，都能直接用，不用再花时间去测绘实物的外部轮廓，能省不少前期设计的时间。尤其是在做定制化水冷方案的时候，经常会遇到安装空间异形、管路走向受限的情况，有准确的泵体模型就能提前在软件里模拟不同安装角度、不同接口朝向的布管方案，选出最合理的装配方式，避免实际装机时反复拆装调整。
