双联式阿尔蒂森泵结构设计方案

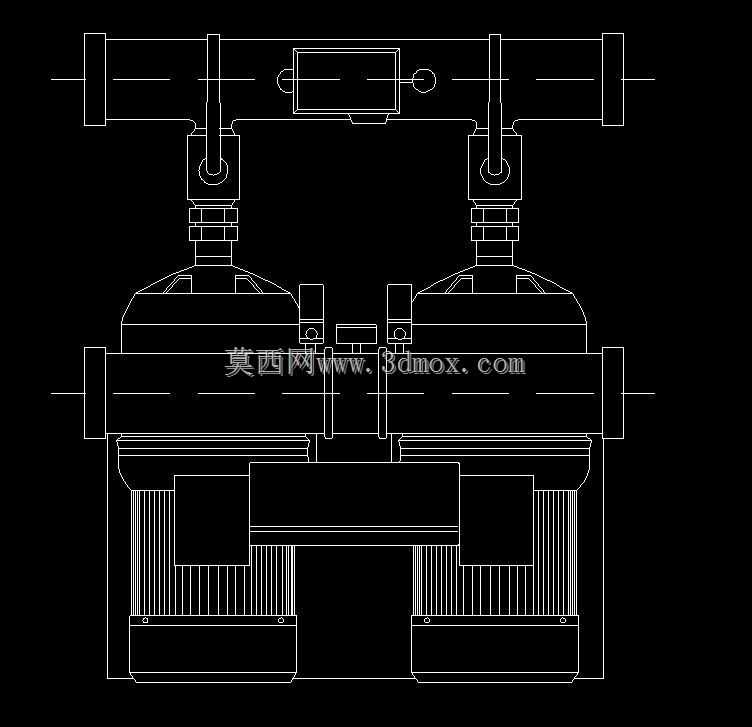

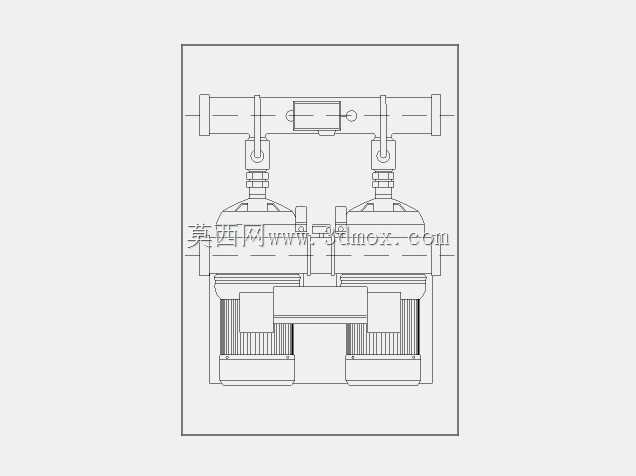

　　在工业流体输送系统的布局设计中，双联布置的泵组一直是兼顾冗余备份与紧凑安装需求的常用方案，这款阿尔蒂森泵的双联结构设计，正是针对连续作业工况下的流体输送需求完成的结构建模。从实际应用场景来看，这类双联泵组常被部署在不能中断供液的生产环节，比如冶金生产线的冷却循环回路、化工流程的介质恒压输送段、大型装备的润滑供液系统中，单泵运行时另一台可作为备用，在需要大流量供液时也可双泵同时启动，相比独立布置两台单泵，能大幅减少管路连接件的使用数量，降低管路泄漏的概率。

　　从设备实际用途出发，这款泵组的核心作用是完成液态介质的加压输送，适配的介质涵盖低粘度润滑油、工业冷却水、无强腐蚀性的化工基液等，双泵共用进出口汇流管路的设计，让现场管路布局不需要为两台泵分别设置独立的进出主管道，减少了管路走向的弯折点，能有效降低管路沿程压力损失。在功能特性上，两台泵的结构完全对称，各自配备独立的驱动电机与泵头腔体，中间通过刚性连接支架完成定位固定，进出口汇流管上预留了阀门安装位，现场安装时可通过阀门切换实现单泵/双泵运行模式的切换，不需要对主管道进行拆解操作。

　　设计思路上，建模时优先考虑了安装与维护的便捷性，两台泵的中心距经过反复校核，既保证相邻泵体的散热间隙足够，避免电机运行时热量互相叠加导致温升过高，又尽可能压缩整体安装占用的平面空间，适配撬装式设备的紧凑安装需求。泵体与上部汇流管路的连接采用标准法兰接口，法兰的螺栓孔位、密封面尺寸都符合通用管路连接件的标准，现场安装时不需要单独加工转接件，直接匹配对应通径的管路即可完成装配。驱动电机的安装座与下部共用底座采用一体化建模思路，底座上预留了地脚螺栓安装孔，孔位的间距、孔径都按照重载泵组的安装规范设置，能承受泵组运行时的振动载荷，避免长期运行后出现地脚螺栓松动、泵体移位的问题。

　　外形尺寸与安装边界方面，这款双联泵组的整体宽度控制在两台单泵宽度加合理检修间隙的范围内，高度方向从底座安装面到顶部汇流管的最高点，预留了足够的管路操作空间，顶部汇流管的进出口法兰端面保持在同一水平高度，方便现场主管道的对齐安装。泵组两侧预留了检修操作空间，不需要拆解相邻管路即可完成泵头密封件更换、电机轴承维护等常规保养操作。建模时对泵体的内部流道也做了简化示意，能清晰展示介质从进口汇流管进入泵腔、经叶轮加压后从出口汇流管送出的流向，方便设计人员在做系统管路布局时，直观判断泵组的接口位置与管路走向的匹配度，避免出现管路与泵体结构干涉的问题。另外，泵组中间的连接支架不仅起到固定两台泵相对位置的作用，还可作为检修时的临时操作支撑点，结构强度经过校核，能承受常规检修工具与操作人员的手部操作载荷，不会出现支架变形的情况。
