KURT台钳配套定位挡块结构设计

　　在批量机加工生产场景中，普通台钳仅能完成工件的基础夹持动作，面对同批次工件重复装夹时的定位一致性需求，往往需要操作人员反复打表找正，不仅占用大量有效加工时长，也容易因人工操作误差导致同批次工件的加工尺寸出现离散偏差，这类问题在小型精密零件的铣削、钻孔工序中尤为突出。这款适配KURT系列台钳的背面安装式挡块，正是针对这类批量装夹痛点开发的配套定位组件，核心作用是在台钳夹持工件前提供稳定的轴向定位基准，让同批次工件装夹时无需重复找正，直接靠紧挡块即可完成定位，大幅压缩装夹辅助时间，同时保证整批次工件的装夹位置一致性。

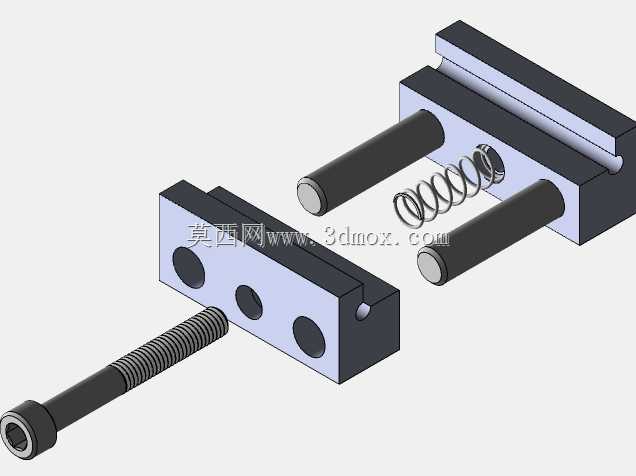

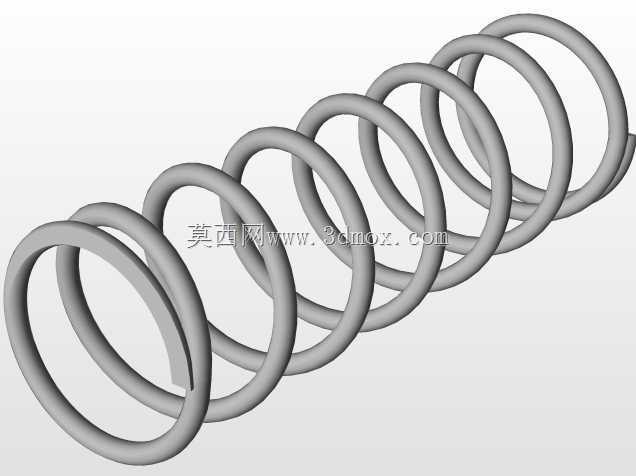

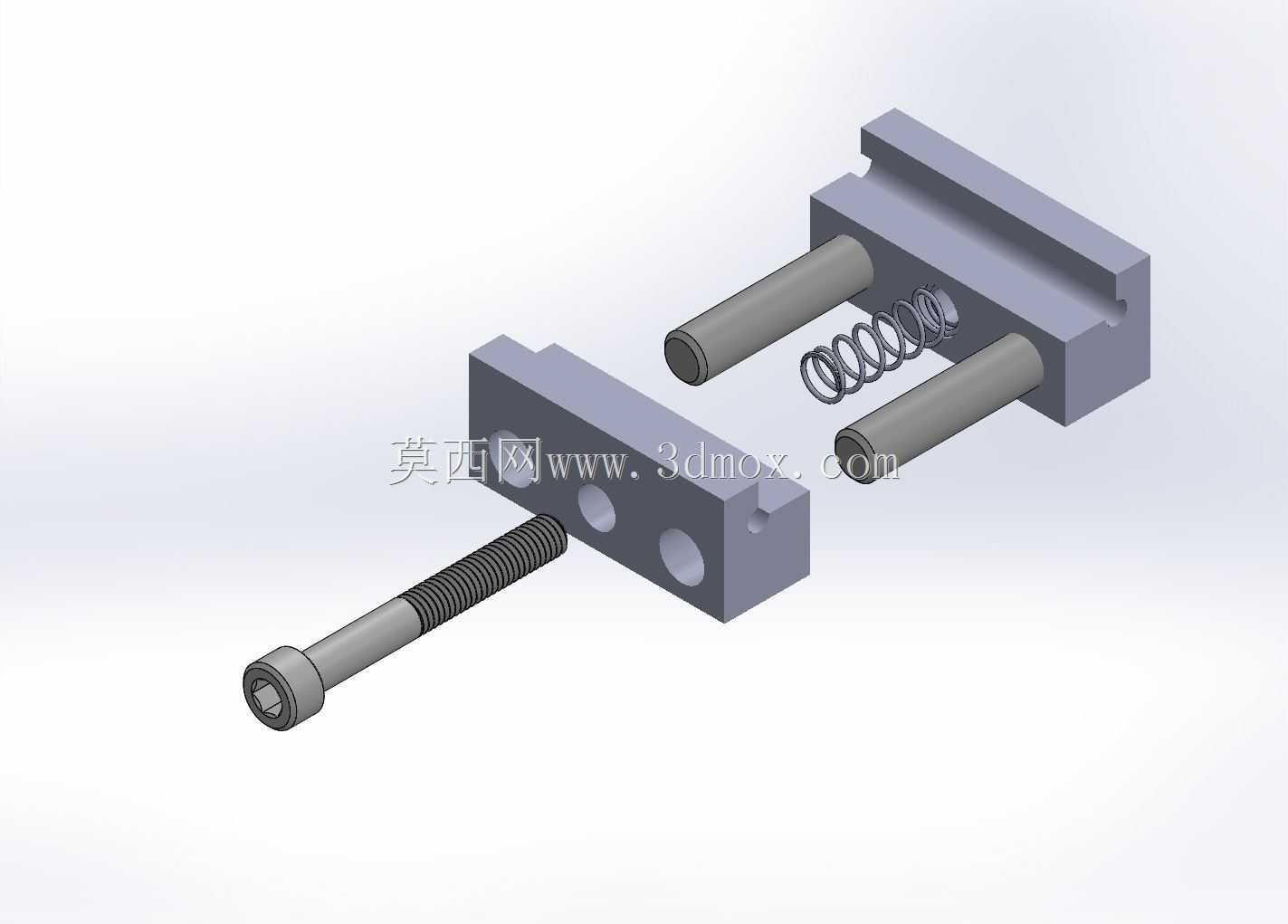

　　从结构设计逻辑来看，整套挡块采用分体式组合结构，包含固定基座、两根导向柱、复位弹簧以及锁紧调节螺栓几个核心部分。固定基座作为整个组件的安装载体，设计有与KURT台钳背面导轨槽完全匹配的安装卡口，安装时无需对原有台钳进行任何打孔、焊接等改造操作，直接沿台钳背面的T型槽滑入即可完成初步定位，不会破坏台钳原有结构精度。两根平行布置的导向柱穿设在固定基座的导向孔内，前端与活动挡块本体连接，保证挡块在伸缩过程中不会出现偏摆，始终保持与台钳夹持面的垂直精度；复位弹簧套设在其中一根导向柱上，两端分别抵接固定基座与活动挡块，在锁紧螺栓未拧紧的状态下，会将活动挡块顶出至最大伸出位置，方便工件快速靠接定位。

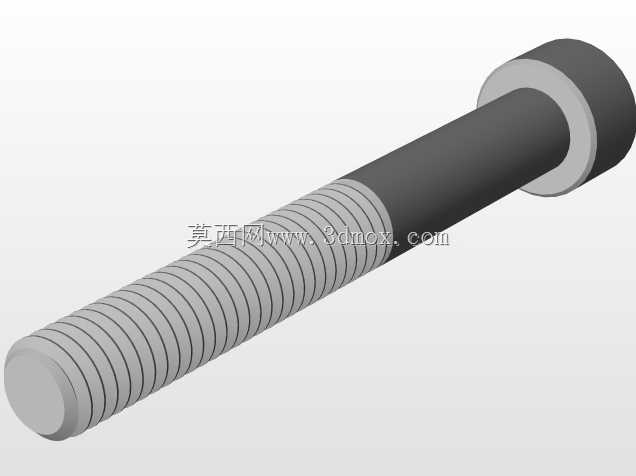

　　锁紧调节螺栓采用内六角圆柱头结构，从固定基座的背面穿入，前端与活动挡块的螺纹孔连接，转动螺栓时即可带动活动挡块沿导向柱方向前后移动，一方面可以根据不同工件的定位需求调整挡块的伸出长度，适配不同尺寸规格的工件定位，另一方面拧紧螺栓后即可将活动挡块完全锁死，避免加工过程中因切削力冲击导致挡块移位，保证定位基准的稳定性。导向柱与基座导向孔之间采用小间隙配合设计，既保证了滑动过程的顺畅无卡滞，又将配合间隙控制在0.02mm以内，避免挡块出现上下或左右的窜动，保证定位精度满足精加工工序的要求。

　　从安装边界尺寸来看，整套挡块安装完成后，突出台钳背面的总厚度控制在合理范围内，不会与机床工作台的T型槽螺栓、行程限位块等周边部件产生干涉；活动挡块的最大伸出长度可覆盖常见小型到中型零件的定位需求，当加工大尺寸工件时，可将锁紧螺栓完全松开，将活动挡块收回至与固定基座齐平的位置，不会影响台钳对大尺寸工件的正常夹持。挡块的定位工作面经过精磨处理，表面粗糙度达到Ra1.6以下，平面度公差控制在0.01mm以内，与台钳固定钳口的平行度在安装调试后可保证在0.02mm/100mm范围内，完全满足铣削、钻削等常规机加工工序的定位精度要求。

　　在实际生产应用中，这款挡块不仅适用于小型精密零件的批量加工，在大型工件的多工序流转加工中也能发挥作用：当工件需要在多台设备上完成不同工序加工时，只要统一以台钳挡块作为定位基准，即可减少不同工序间的找正时间，同时避免因基准转换带来的累积误差。相比台钳钳口位置安装的普通定位块，这款背面安装的挡块不会占用钳口的有效夹持行程，也不会在夹持异形工件时与工件的外形轮廓产生干涉，适配性更强。设计过程中充分考虑了车间实际使用的工况，所有外露部件均采用硬质合金钢材质，表面经过发黑防锈处理，长期接触切削液、切屑也不会出现锈蚀、卡滞等问题，日常维护仅需定期清理导向柱缝隙内的切屑，加注少量润滑油即可保证长期稳定运行。
