XSCORPIONXLA04四英寸行程线性执行器结构

　　在小型自动化工位改造、户外设备姿态调整、智能家居传动单元这类对安装空间有严格限制的场景里，线性执行器的选型往往卡在行程冗余和安装尺寸的矛盾点上——很多现成的标准推杆要么行程过长导致缩回后总尺寸超差，要么安装接口不匹配现有支架，需要额外做转接件浪费装配空间。这款四英寸行程的线性执行器结构，刚好适配这类需要短行程直线驱动的紧凑安装场景，缩回状态下的主体长度刚好能塞进宽度不足80mm的设备侧腔，不需要额外切削主体外壳就能完成装配。从实际使用的工况来看，这类小行程线性执行器常被用在小型光伏板的仰角微调、户外露营设备的支腿伸缩、小型仓储货道的挡料机构驱动上，不需要大推力输出，但对伸缩过程的同轴度有一定要求，不能出现推杆伸出后偏载卡滞的问题。

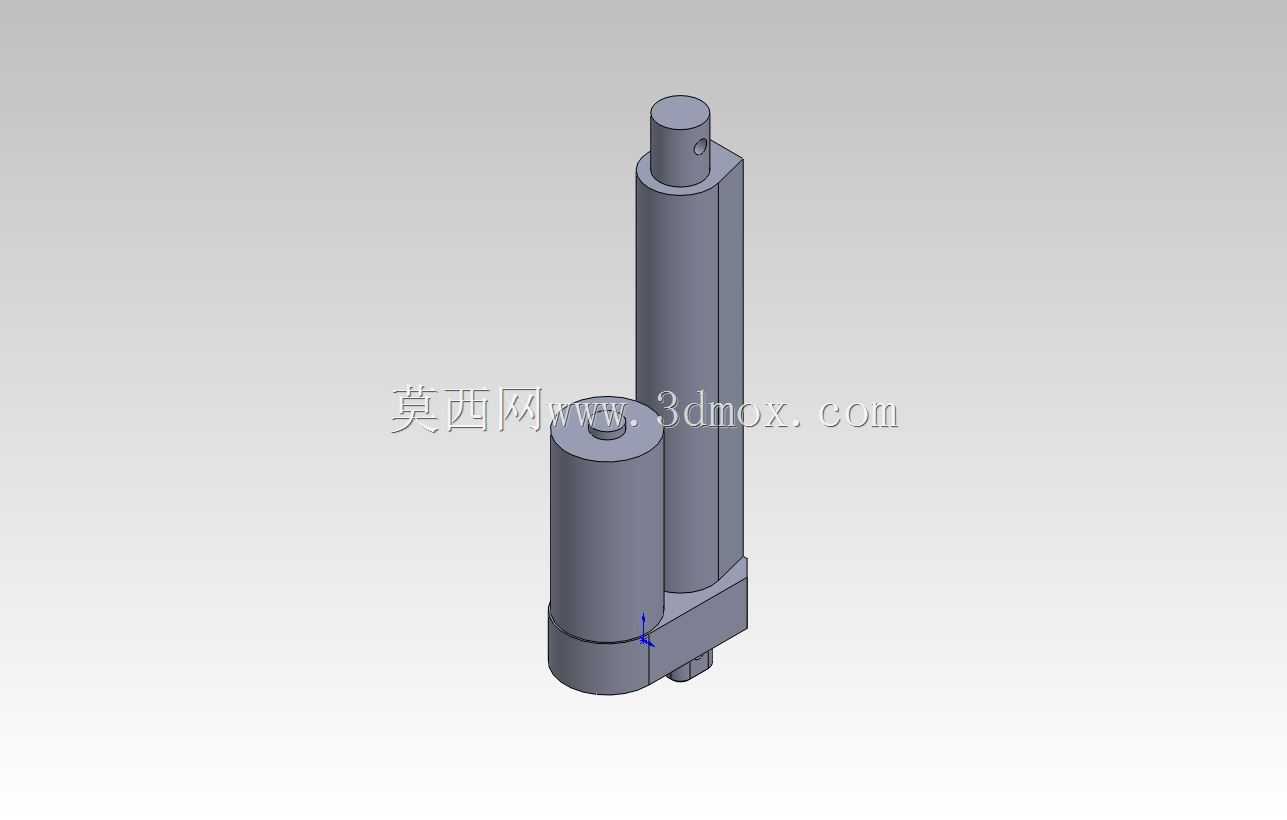

　　从结构设计的逻辑来看，这款执行器采用了同轴嵌套的双筒体布局，驱动电机筒体和推杆筒体平行布置，底部通过一体式的连接座做刚性固定，相比同轴直列布局的推杆，这种平行布置的结构能大幅缩短缩回状态下的总长度，刚好适配四英寸行程的短行程需求，不会因为内置丝杠的螺母座预留行程导致主体过长。设计时特意将两个筒体的连接座做了加厚处理，避免推杆伸出到最大行程时，连接位置受侧向弯矩出现开裂，毕竟很多现场安装时很难保证推杆完全和负载运动方向同轴，加厚的连接座能抵消一部分安装偏差带来的附加载荷。尺寸边界上，这款执行器伸出到最大四英寸行程时，总长度比缩回状态长刚好101.6mm，也就是四英寸的有效行程，没有多余的空行程余量，顶部的安装孔和底部的安装轴保持同轴，

　　安装时只需要保证两端铰接点的连线和运动方向平行，就能避免运行卡滞。如果实际项目需要更长的行程，不需要重新绘制整个执行器的结构，只需要调整主体拉伸特征和轴类零件的长度，每增加两英寸行程就对应加长两个筒体的长度以及内部丝杠、推杆的尺寸，不需要改动安装接口和连接座的结构，这种参数化的设计思路能大幅减少同系列不同行程型号的建模工作量，不用每次改行程都重新绘制装配关系。从结构细节来看，推杆的外筒和内杆之间采用了间隙配合的导向结构，没有额外加装直线轴承，靠筒体自身的加工精度保证导向精度，这种设计刚好适配小行程、低频次动作的使用场景，能降低整体的加工成本，毕竟如果是每分钟动作超过10次的高频工况，才需要考虑加装耐磨衬套或者直线轴承，

　　而这类小行程执行器大多是几小时才动作一次的调整类工况，筒体自身的导向精度完全能满足使用寿命要求。底部的动力输入接口预留了标准的轴连接位，不管是搭配直流减速电机还是手动摇柄都能适配，不需要额外做动力转接结构，现场改造时可以根据实际的供电条件选择驱动方式，没有供电的场景甚至可以直接加装摇柄做手动调整，适配性更强。很多工程师在做小型设备的直线驱动选型时，总觉得行程选大一点总没错，实际上过长的行程不仅会增加安装空间需求，还会导致推杆伸出后刚性下降，带偏载时容易出现杆体弯曲，这款四英寸行程的结构刚好卡在短行程应用的常用尺寸点上，安装边界清晰，改型方便，不管是直接套用做设备的传动单元，还是参考其平行布局的结构做自定义行程的推杆设计，都有很高的参考价值。在实际建模过程中，这款结构的装配关系也做了简化，没有冗余的零件约束，所有配合面都是实际加工中能实现的结构，没有出现无法加工的倒扣或者特殊曲面，拿到模型后可以直接根据自己的安装需求修改两端的安装接口尺寸，不用重新梳理整个装配的约束关系，能节省不少结构设计的时间。
