科幻主题K9机器狗造型实体结构设计

　　做科幻主题实体道具开发的从业者，大概率都接触过经典IP里的K9机器狗形象，这次的结构设计完全围绕实体落地的需求展开，没有做悬浮的概念化处理，所有结构边界都考虑了实体制作的公差配合。从实际应用场景来看，这个结构既可以作为线下科幻主题展的互动陈列装置，也能拆分部件作为3D打印爱好者的拼装套件，还能适配小型桌面摆件的量产需求，不同应用场景下的结构预留都做了对应处理。

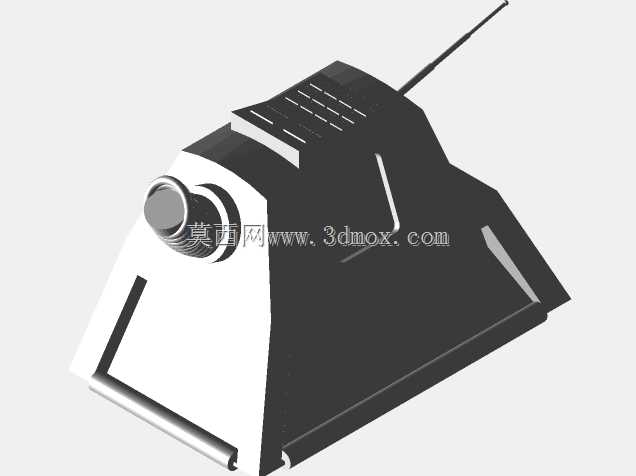

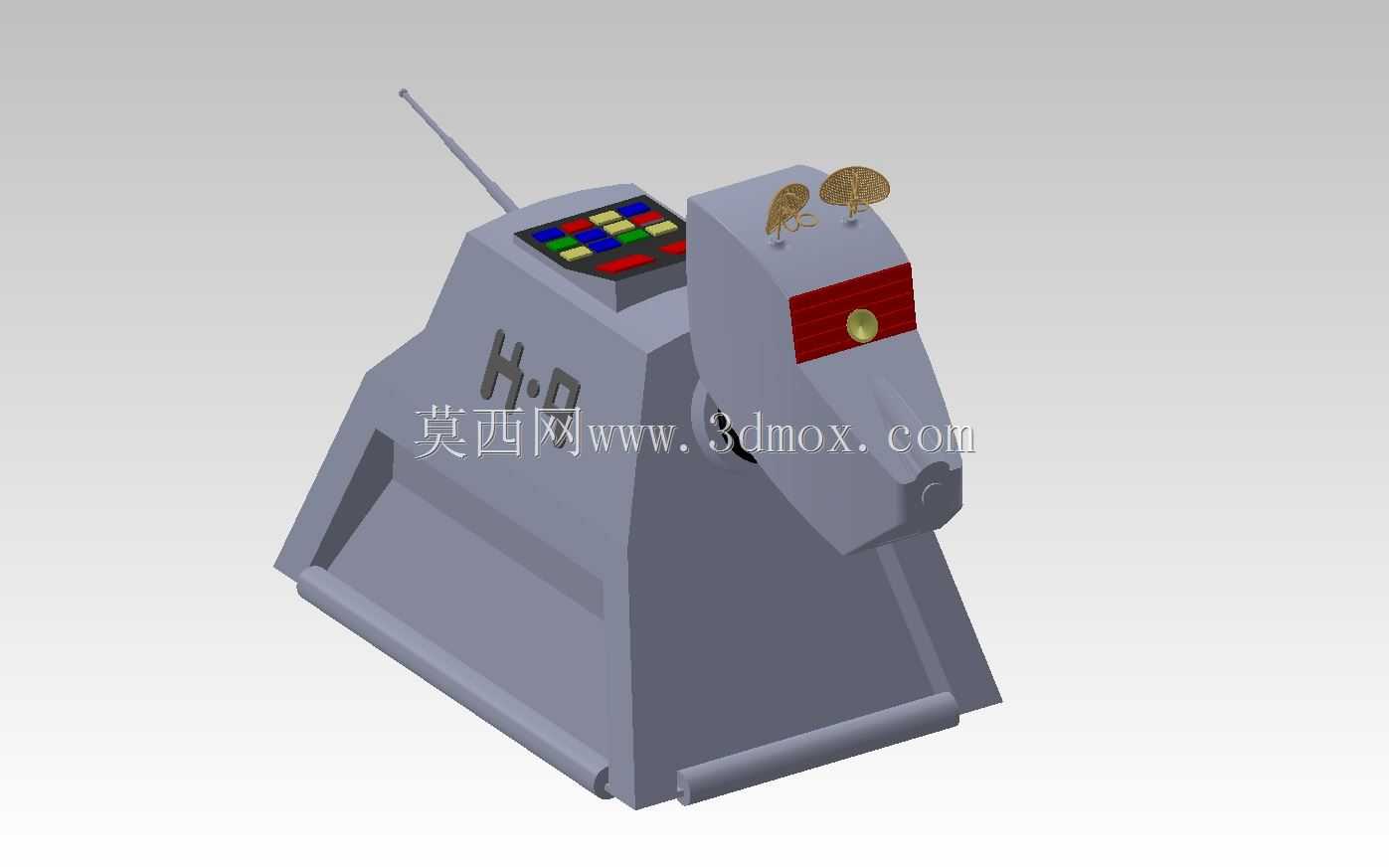

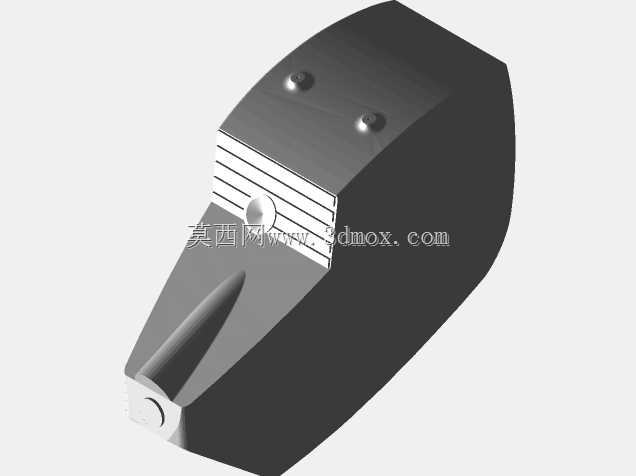

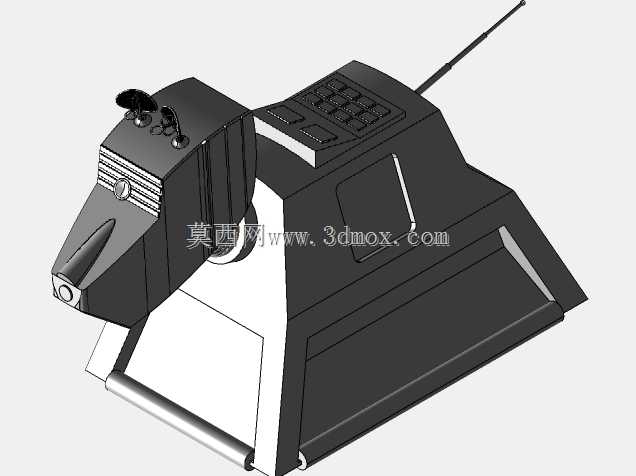

　　先从外形尺寸与安装边界说起，整体结构采用全尺寸等比例还原设计，主体基座部分做了大平面承托结构，底部预留了12mm的安装边距，不管是加装移动轮组做动态行走改造，还是直接固定在展示台面上做静态陈列，都不需要额外对主体结构做二次切削加工。头部与主体基座的连接位置预留了直径8mm的转轴安装孔，孔位做了0.2mm的公差余量，既可以穿入金属转轴实现头部的俯仰转动，也可以直接打胶固定做静态展示，不会出现装配干涉的问题。顶部的天线结构做了根部加强设计，天线根部与基座连接的位置做了R3的圆角过渡，避免实体打印或者注塑生产的时候出现根部断裂的问题，天线整体长度控制在120mm，重心完全落在基座投影范围内，不会出现头重脚轻的倾倒问题。

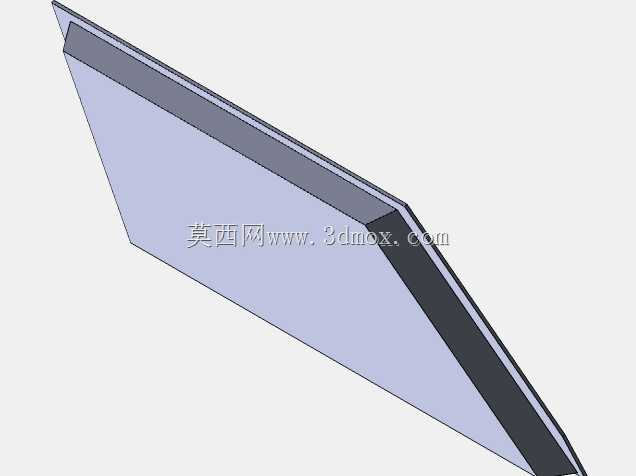

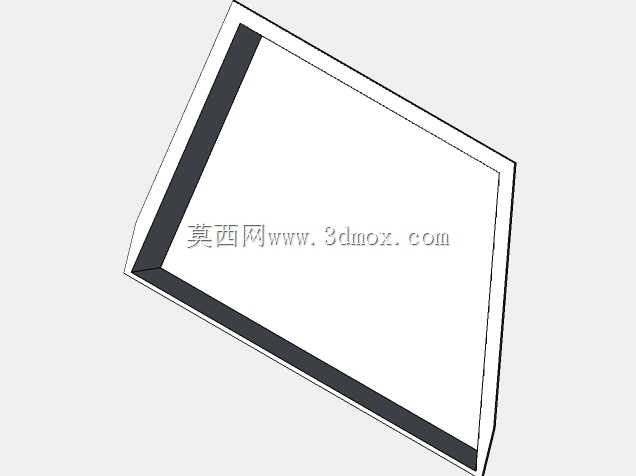

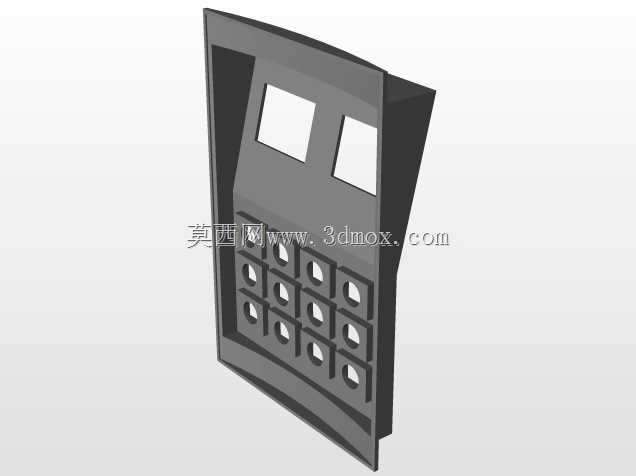

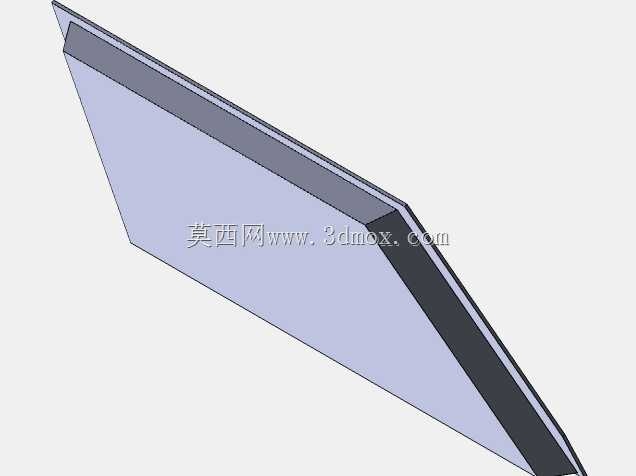

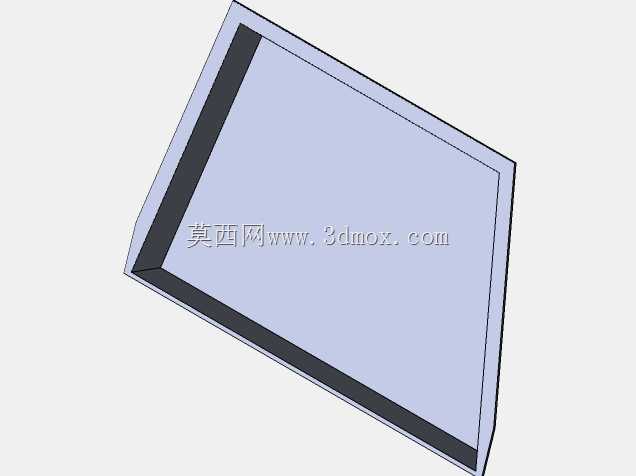

　　产品功能特性上，头部位置预留了两个直径10mm的安装位，既可以加装LED灯组实现眼部发光效果，也可以安装小型红外传感器做简单的互动感应，不需要额外破坏外壳结构。背部的控制面板区域做了下沉式设计，按键位置的凸起高度控制在2mm，既还原了原作的视觉效果，也不会因为凸起过高在运输过程中出现磕碰掉漆的问题。主体侧面的标识区域做了0.5mm的浅浮雕处理，后期做表面涂装的时候可以直接通过分色实现标识效果，不需要额外粘贴水贴或者铭牌，降低后期处理的工作量。前后的凹痕面板做了分体式设计，和主体基座采用卡扣连接，卡扣的配合间隙控制在0.15mm，拆装的时候不需要借助工具，方便后期对内部的电子元件进行检修或者更换。

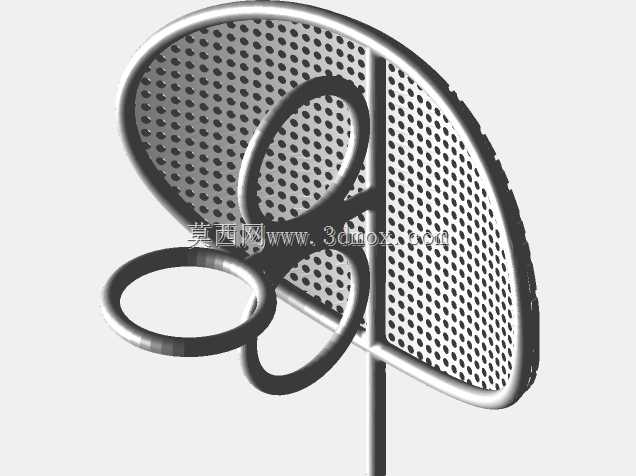

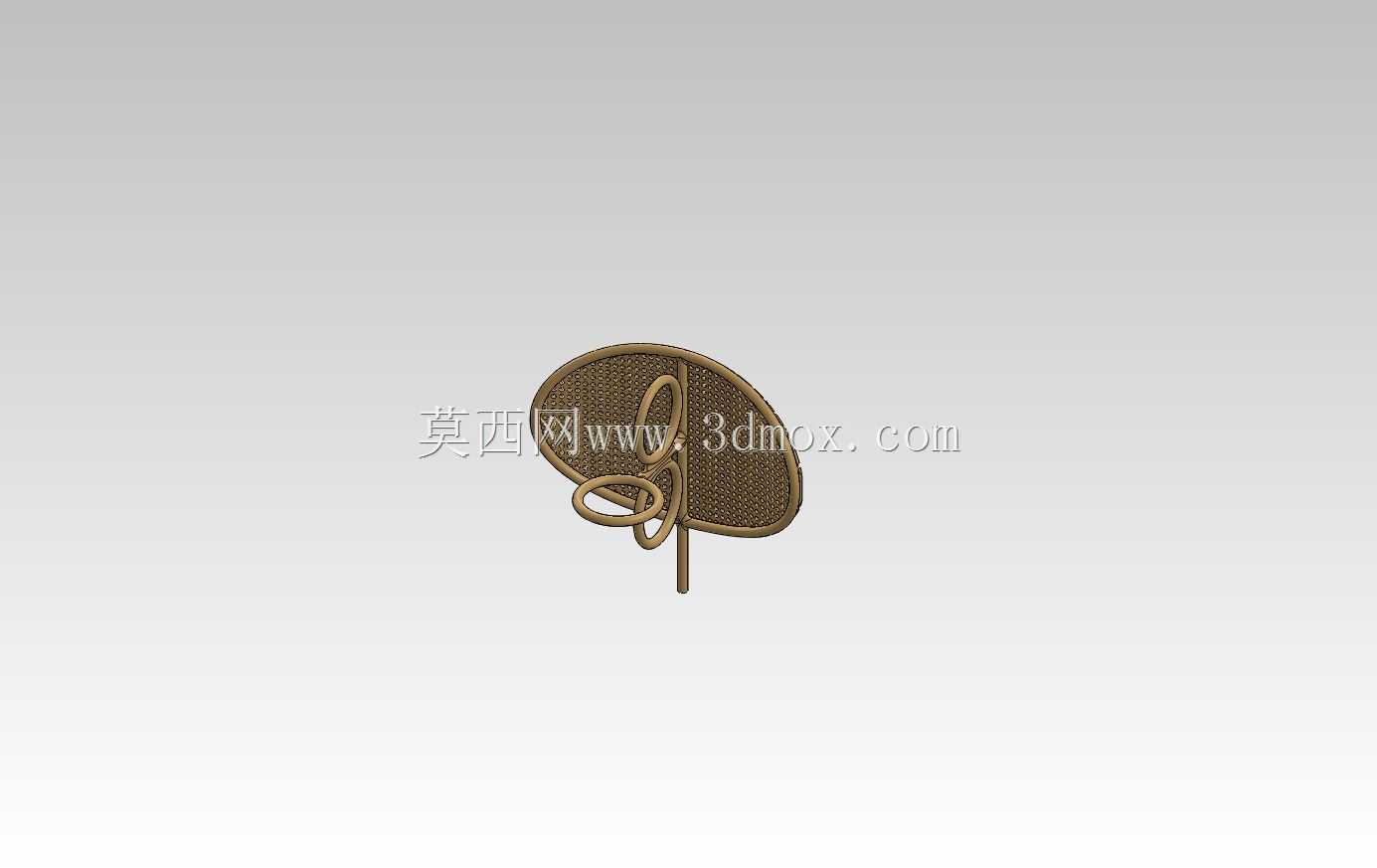

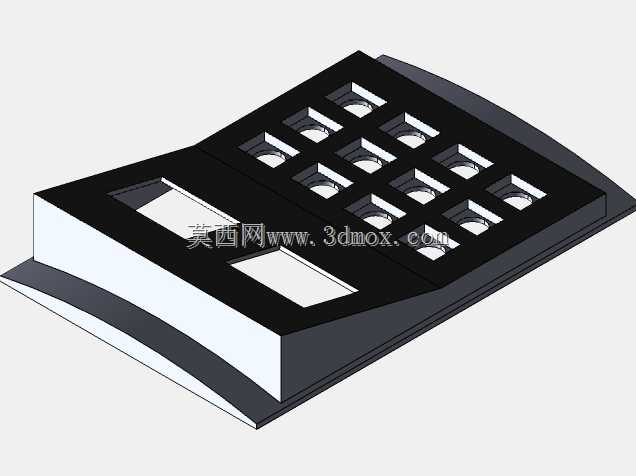

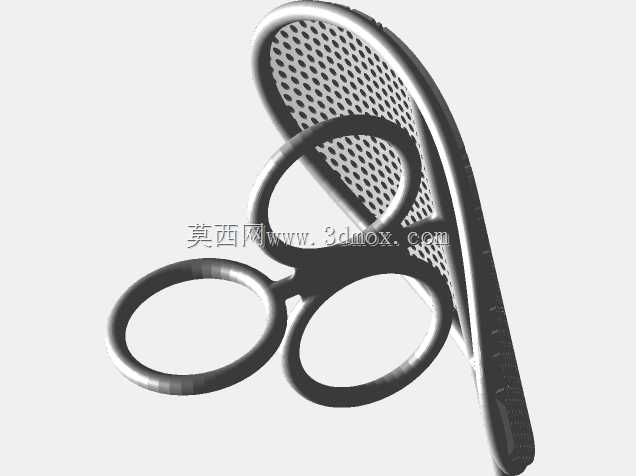

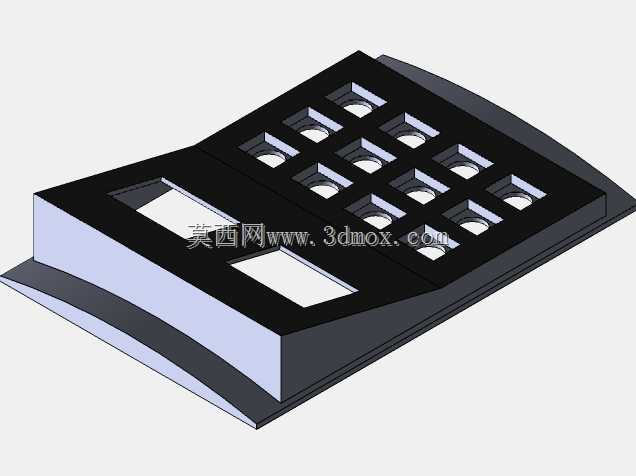

　　设计思路上全程围绕实体落地的可行性展开，没有为了视觉效果做无法加工的薄壁或者悬空结构，所有壁厚都控制在2.5mm-3mm之间，不管是采用FDM3D打印、光固化3D打印还是小批量的树脂翻模生产，都不会出现壁厚不足导致的变形问题。所有外露的棱角都做了R1以上的圆角处理，避免作为陈列装置的时候出现尖锐边角划伤观众的问题。结构拆分的时候特意把K9 Ear部分做成了独立分离文件，单独打印或者生产的时候不需要添加额外支撑，拆分面都选在视觉非重点区域，拼接之后的缝隙可以通过简单的打磨处理完全隐藏，不会破坏整体的视觉完整性。顶部控制面板的按键布局完全按照原作的排布做了等比例缩放，每个按键的边缘都做了0.3mm的倒角，方便后期涂装的时候做分色处理，不会出现颜色溢出边界的问题。

　　从实际装配的角度来看，所有部件的拆分都遵循了最少装配步骤的原则，主体基座为一体化结构，不需要额外拼接，头部、天线、控制面板、前后凹痕面板都是独立部件，整体装配只需要6个步骤，普通爱好者不需要专业的装配工具就能完成组装。内部预留的空腔尺寸为120mm80mm60mm，足够容纳常规的18650电池组、小型控制板以及喇叭元件，如果要做发声发光的动态版本，不需要对内部结构做额外的打磨扩充，直接就能装下所有电子元件。底部的接触面做了三个均匀分布的支撑点，放置在平面上的时候不会出现晃动问题，支撑点的位置预留了防滑垫的粘贴位，粘贴3mm厚的防滑垫之后整体高度不会出现明显变化，也不会刮伤放置台面。
