推拉式便携U盘外壳结构设计方案

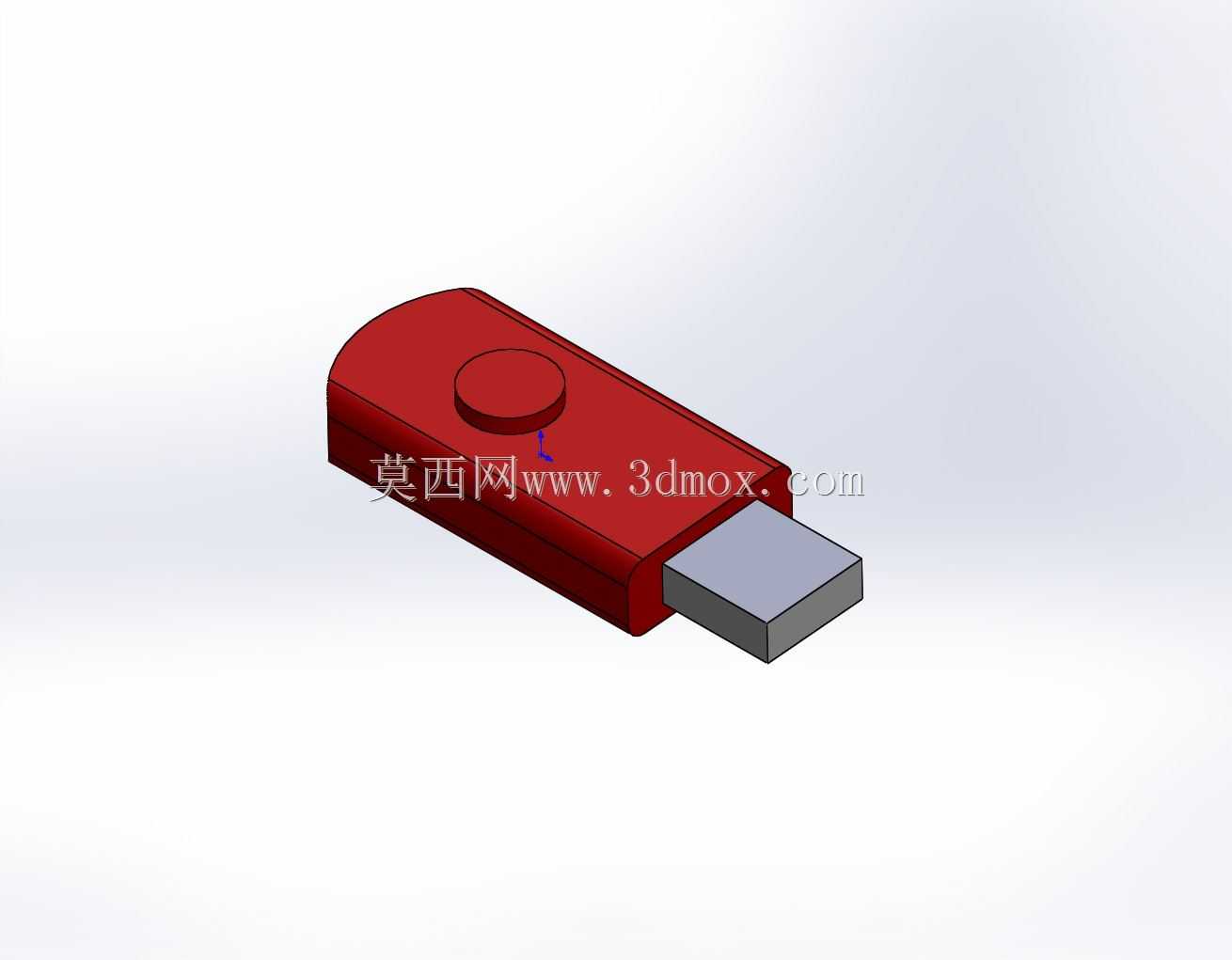

　　日常办公场景中，移动存储设备是跨设备文件传输的核心载体，传统盖帽式U盘存在盖帽易丢失、接口裸露易积灰氧化的痛点，这款推拉式结构的U盘外壳设计，正是针对这类实际使用问题做的结构优化。从实际使用场景出发，这款U盘适配日常办公文件拷贝、CAD图纸跨设备传输、学生作业存储、系统安装盘制作等多场景需求，外壳采用一体化注塑成型思路，将推拉滑块、主体仓体、接口限位结构整合在单套壳体结构内，省去了独立盖帽的配件，从根源上避免了盖帽遗失的问题。设计过程中优先考虑手持操作的人机尺寸，主体仓体的握持宽度控制在18mm左右，厚度控制在8mm区间，整体长度在伸出接口状态下不超过65mm，收回状态下长度控制在55mm，刚好适配常规牛仔裤口袋、

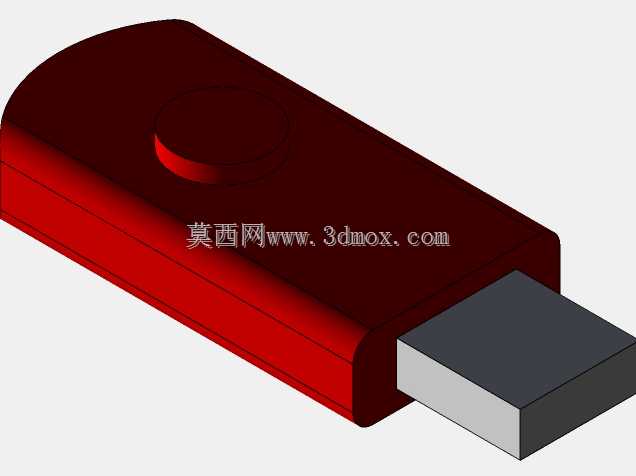

　　工牌挂绳配件的挂载尺寸，不会因为过长造成携带时的剐蹭。结构设计上采用自上而下的装配逻辑，内部预留标准USB公头的安装卡槽，卡槽位置做0.2mm的过盈限位，配合壳体内部的定位筋，可直接固定通用USB2.0/3.0接口的PCB存储模组，不需要额外打胶固定，装配时只需将存储模组从壳体尾端推入卡槽，再扣合尾端的限位挡片即可完成整机组装，装配工序相比传统盖帽式U盘减少2个步骤，适合小规模量产的装配需求。表面的圆形凸台是推拉操作的施力位置，凸台高度设置为1.5mm，直径10mm，刚好匹配成年人拇指指腹的按压接触面积，推拉行程设置为12mm，刚好满足USB接口完全伸出与完全收回的行程需求，壳体内部对应推拉滑块的位置设置了两段式定位卡点，

　　接口完全伸出时卡点锁定滑块，避免插接时滑块回缩造成接触不良，接口完全收回时卡点锁定滑块，避免携带过程中接口滑出被磕碰。壳体的边角全部做R2的圆角过渡，避免尖锐边角在携带时刮蹭衣物或者划伤手部，外壳表面做细晒纹处理，既可以提升手持时的摩擦力，避免插拔时打滑，也能减少日常使用中指纹残留和划痕的明显程度。接口收回状态下，壳体前端的挡边完全包裹USB金属接口，避免金属接口直接和钥匙、硬币等随身物品接触造成刮花，同时也能阻挡灰尘进入接口缝隙，降低接口氧化接触不良的概率。从结构强度角度考虑，壳体壁厚设置为1.2mm，在推拉滑块的受力位置做局部加厚到1.8mm，避免多次推拉后滑块位置出现断裂，内部的定位筋厚度设置为0.8mm，

　　既可以保证对存储模组的定位精度，也不会因为筋位过厚造成注塑成型时出现缩痕。这款结构设计同时适配3D打印快速打样验证，在CAD课程教学或者结构设计入门练习中，可直接基于该模型做结构优化练习，比如增加挂绳孔结构、调整表面防滑纹理、修改外壳配色分件位置等，也可直接打印后装入废旧U盘的存储模组，制作成个性化的定制存储设备。实际测试中，该结构的推拉寿命可达到5000次以上，完全满足日常使用的寿命需求，整体重量控制在12g以内，不会给随身携带增加额外负担。
