日常饮用透明塑料瓶结构设计

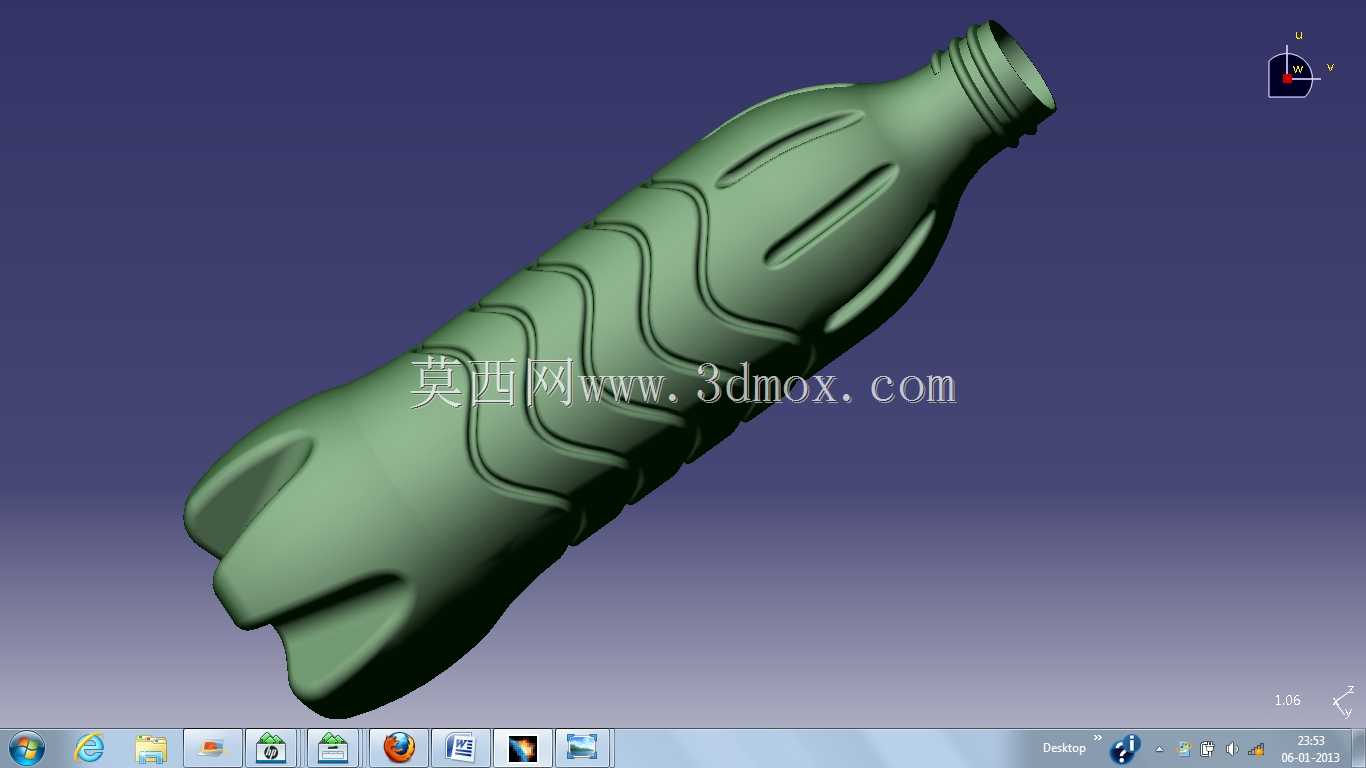

　　这款塑料瓶的三维结构设计，核心围绕日常饮品包装的实际使用场景展开，覆盖从灌装生产、物流运输到终端用户手持使用的全流程需求。在设计初期，首先要匹配高速吹塑生产线的成型工艺边界，瓶身主体采用回转体基础构型，避免出现过小的内凹锐角，防止吹塑过程中出现料流填充不足、壁厚不均的问题，同时也能适配现有灌装线的卡瓶定位工装，不需要额外调整生产线的夹持、旋盖工位尺寸，降低产线适配成本。瓶身的壁厚分布做了差异化设计，底部区域因为要承受堆叠时的垂直载荷，还有灌装后落地放置的冲击，壁厚比瓶身中段厚0.2mm左右，同时底部做了内凹的五瓣式支撑脚，既可以提升放置时的稳定性，避免瓶底因为内应力出现向外鼓凸导致放置不稳，

　　也能在跌落时通过支撑脚的微小形变吸收冲击能量，降低瓶体开裂漏液的概率。瓶身中段做了若干圈环形的加强筋，这些加强筋不是单纯的装饰结构，一方面可以提升瓶身的环向刚度，避免灌装后抽真空或者运输挤压时出现瓶身过度凹陷，影响外观和握持手感，另一方面环形筋的位置刚好匹配普通人手握持的区间，凹凸的结构可以增加手部和瓶身的摩擦力，即使手上沾有水或者汗液，也不容易出现打滑脱手的情况。瓶口部分采用标准的螺纹接口设计，螺纹的牙型、螺距都匹配市面通用的旋盖结构，不需要定制专用瓶盖，瓶口的密封面做了0.3mm的凸起密封环，和瓶盖内的铝箔垫片配合时，可以保证密封压力均匀，避免出现漏液或者透气导致内容物变质的问题，同时瓶口的端面做了圆角处理，

　　防止用户饮用时划伤唇部。从安装和适配边界来看，这款瓶体的最大外径适配常规的自动售货机货道尺寸，不需要调整货道的宽度参数，同时瓶身总高度也匹配常见的瓶装水外包装箱的内高，装箱时可以刚好卡入箱内的格挡，避免运输过程中瓶体在箱内晃动碰撞。在物流堆叠场景下，瓶体的垂直承载能力经过结构校核，满瓶状态下可以承受五层标准包装箱的堆叠压力，不会出现瓶身压溃变形的情况。针对手持使用的场景，瓶身的握持区域直径控制在66mm，适配大多数成年人的手掌握持围度，长时间握持也不会出现手部酸胀的问题，瓶身的重量在保证结构强度的前提下做了轻量化优化，相比同容量的常规瓶体减少了1.2g的原料用量，单瓶的成本控制更有优势，同时也符合包装减量化的行业趋势。

　　瓶体的透明材质选型也做了适配，结构设计时预留了足够的透光观察区域，用户可以直接看到瓶内剩余的液体容量，不需要额外添加液位观察窗，减少了结构复杂度。另外在瓶口和瓶身的过渡区域做了平滑的圆弧过渡，避免应力集中，在灌装高温液体或者环境温度变化较大时，不会因为热胀冷缩出现过渡区域开裂的问题。整个结构的建模过程中，所有的圆角、拔模角度都严格匹配吹塑工艺的要求，外表面的拔模角度不小于1.5度，确保开模时可以顺利脱模，不会出现粘模导致的瓶体表面拉伤，内部的过渡圆角都不小于2mm，避免吹塑时出现料流堆积导致的壁厚不均。
