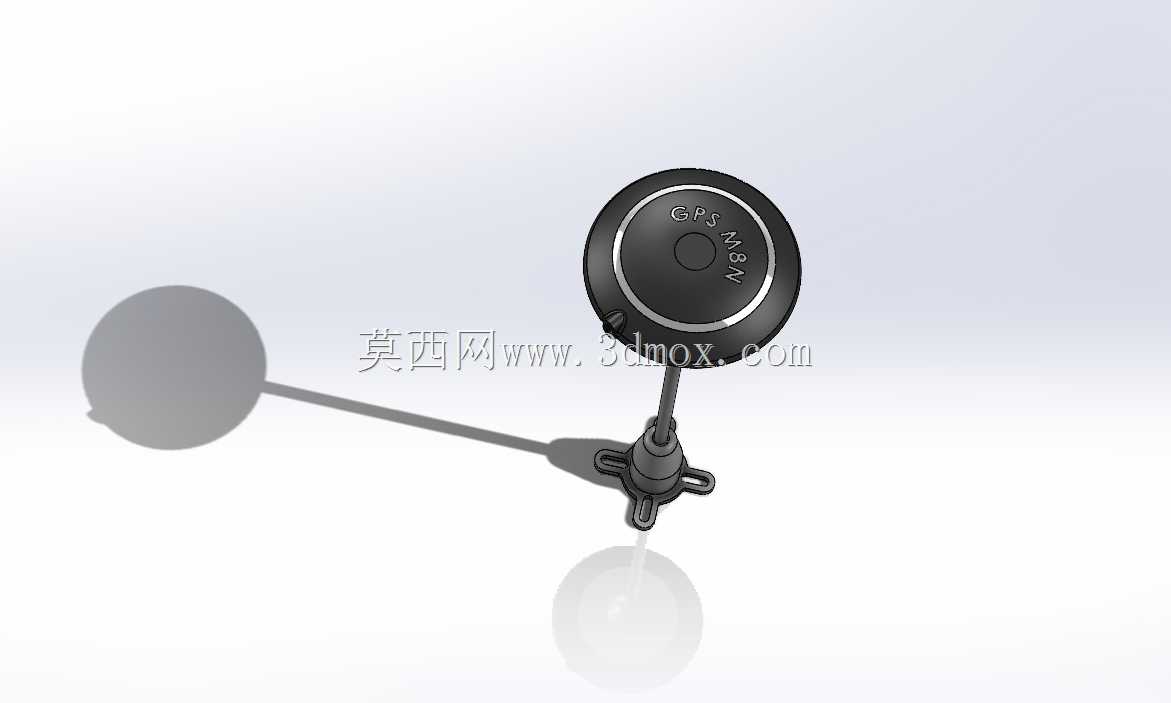

无人机用M8N GPS定位天线组件结构

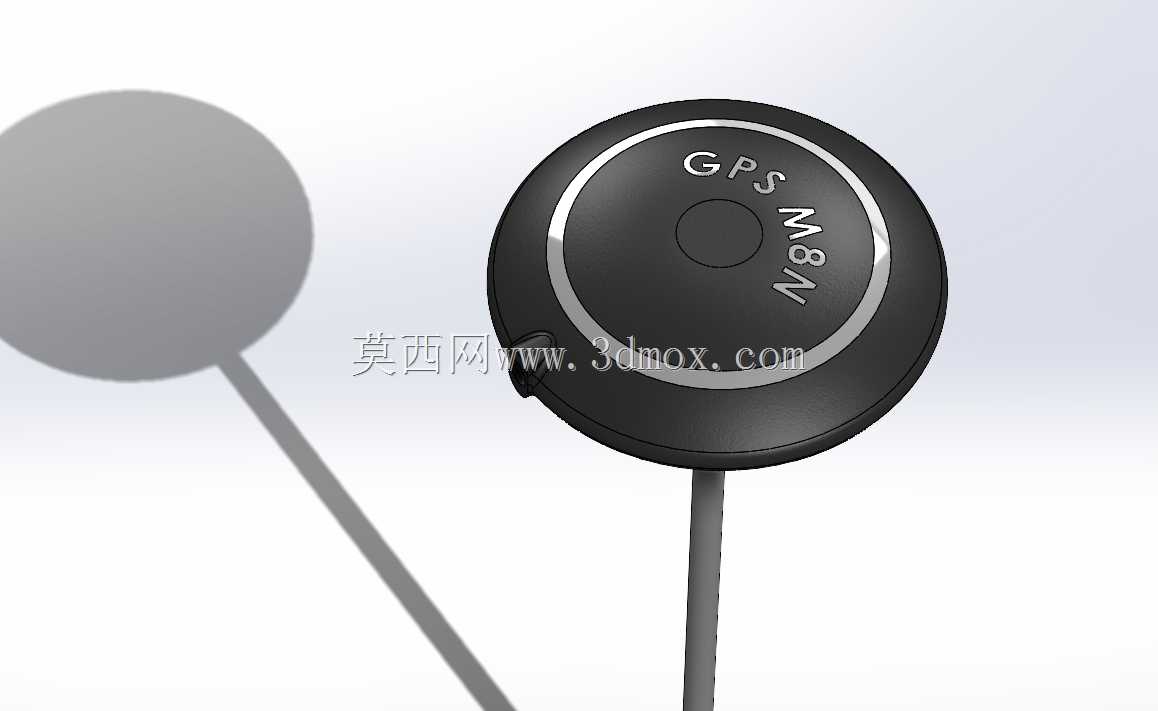

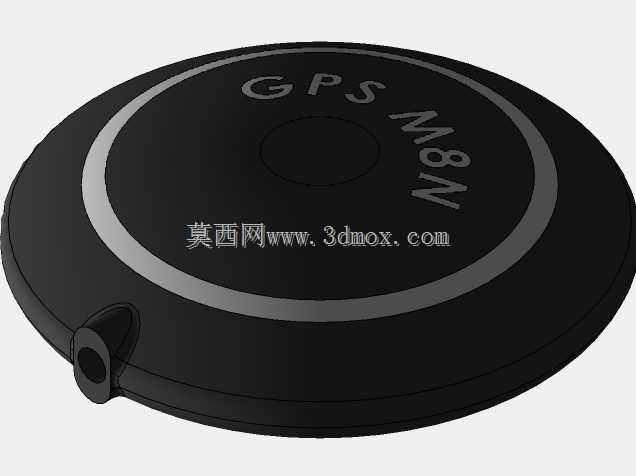

　　这款GPS定位组件主要面向多旋翼、固定翼无人机的导航定位需求设计，作为飞控系统的核心信号采集部件，承担着实时获取飞行器经纬度、海拔高度、地速、航向等关键飞行参数的作用，是无人机实现定点悬停、自主航线飞行、自动返航等功能不可或缺的硬件支撑。从结构设计来看，整体采用分体式布局，上部为圆形信号接收端，外壳做了圆弧过渡处理，边缘做了窄边收腰设计，既可以降低飞行过程中的风阻，也能避免尖锐边角在装机、调试过程中划伤操作人员或线材。接收端顶面预留了标识刻印区域，可标注型号参数与安装方向标识，方便装机时快速对准航向，减少磁干扰带来的航向偏移问题。中间的支撑立杆采用等径直杆结构，长度经过适配优化，

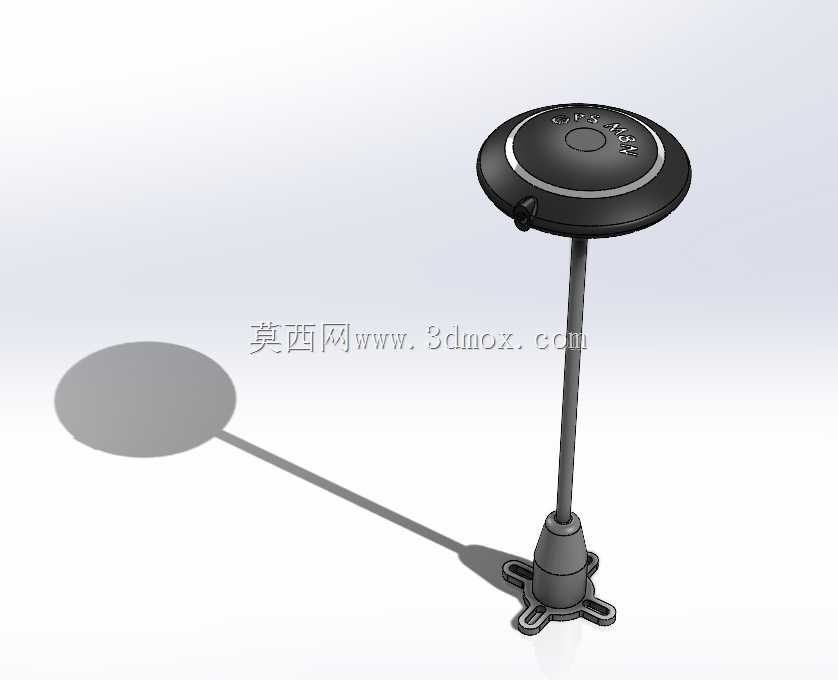

　　能够将GPS接收端架设在无人机机身中心上方的无遮挡区域，避开飞控主板、电调、动力电机等部件产生的电磁干扰，保证卫星信号接收的稳定性，立杆与上下两端的连接部位都做了加强筋过渡，避免飞行过程中受气流冲击产生晃动，影响定位精度。底部的安装基座采用十字四孔固定设计，安装孔位间距适配主流无人机中心板的通用安装孔距，可直接通过螺丝固定在机身顶层安装位，基座内部做了走线空腔，连接接收端的信号线可从立杆内部穿入基座，从基座侧面的出线口引出连接飞控，既可以避免线材外露被螺旋桨打到，也能让整机布线更整洁。在实际应用场景中，这类GPS组件除了无人机领域，也可适配小型无人车、船模的自主导航系统，安装时需要注意将接收端的标识方向对准载体的正前方，

　　同时远离大电流走线与磁性部件，安装基座的固定螺丝需要加装防松胶，避免载体运动过程中产生位移导致定位数据偏差。设计过程中充分考虑了户外使用的环境适应性，外壳接缝处做了密封处理，可应对小雨、扬尘等复杂户外作业环境，信号接收端的内部PCB安装位预留了足够的缓冲空间，可降低载体振动对信号接收模块的影响，保证定位数据输出的连续性与稳定性。
