全地形越野山地自行车结构设计方案

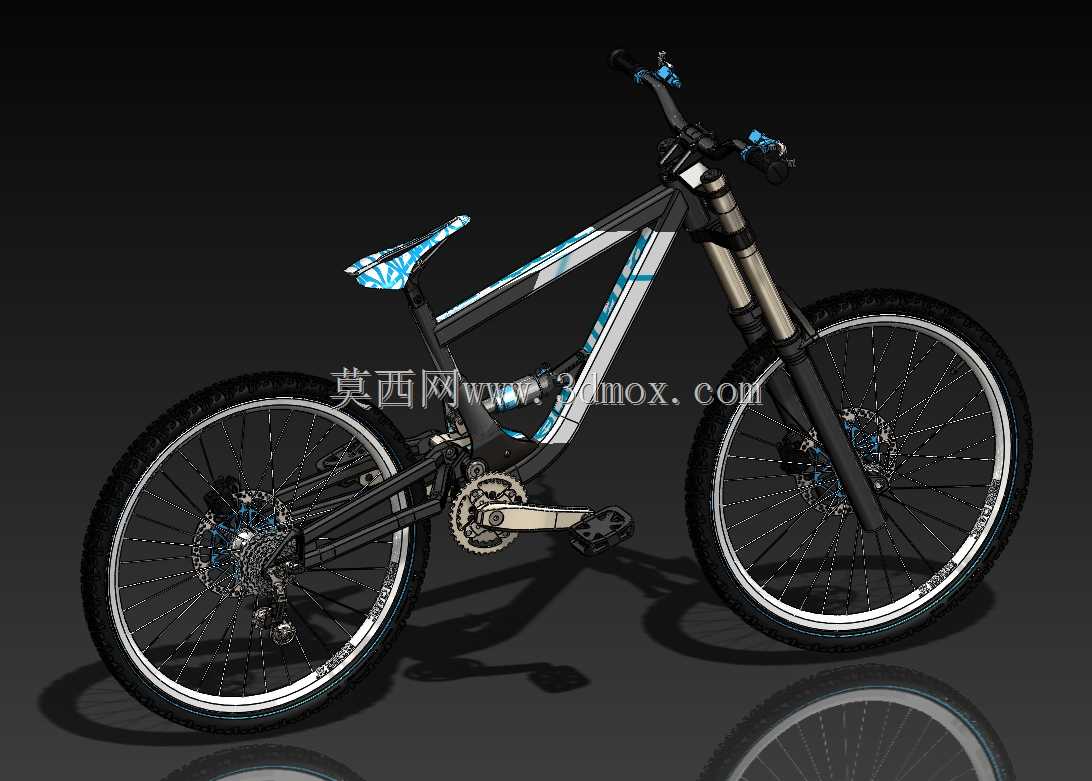

　　这款山地自行车的三维结构设计，核心面向非铺装路面的越野骑行场景，覆盖山林穿越、速降赛道、郊野颠簸路径等复杂使用环境，区别于城市通勤自行车的结构逻辑，所有部件的选型与布局都围绕冲击承载、操控稳定性、复杂地形通过性三个核心目标展开。从实际使用场景的需求出发，整车采用前后双避震结构布局，前叉配置长行程阻尼避震结构，能够在高速冲过凸起石块、凹陷坑洼时，将轮组受到的垂直冲击逐层缓冲，避免冲击力直接传递到车把与车架主体，既降低骑行者的手臂负荷，也能保证轮组始终贴合地面，减少腾空打滑的风险。后避震结构与车架后三角做了一体化铰接设计，摇臂的转动轴位置经过多轮受力仿真调整，在踩踏发力时不会出现明显的避震泄力，同时在遇到后轮冲击时能提供足够的压缩行程，平衡踩踏效率与避震性能的矛盾。

　　传动系统采用多片式牙盘搭配多级飞轮的结构，齿比范围覆盖了陡坡攀爬的低速大扭矩输出，以及平直路段高速巡航的高转速传动需求，曲柄长度结合越野骑行的踩踏角度做了适配，避免在颠簸路面曲柄剐蹭地面凸起，脚踏表面设置防滑钉结构，即使在鞋底沾有泥水的状态下也能保证脚部与脚踏的贴合度，不会出现脱脚打滑的危险。制动系统采用前后轮碟刹结构，刹车卡钳的安装座直接集成在车架前叉与后叉的预留位上，相比传统圈刹结构，碟刹不会因为轮圈沾附泥水、出现轻微形变就丧失制动能力，在长下坡连续制动的场景下，散热性能也更稳定，能够保持线性的制动力输出，避免制动热衰减带来的安全隐患。

　　车架主体采用三角形桁架结构，上管、下管、立管的截面形状根据不同位置的受力方向做了差异化设计，下管作为承受前轮冲击、踩踏反作用力的核心承载部件，采用变截面异型管结构，在头管位置做了局部加厚处理，应对越野场景下频繁的冲击载荷，避免头管位置出现应力集中导致的车架断裂。车把采用宽把设计，相比通勤车的窄车把，更大的转向力臂能够让骑行者在低速穿越复杂地形时更精准地控制前轮走向，把套位置做了防滑纹理设计，车把两端预留了刹车手柄、变速指拨的安装位，所有走线都采用内走线布局，线管隐藏在车架管腔内部，既避免越野时树枝、藤蔓勾挂线管造成故障，也能减少泥水对线管的侵蚀，延长变速、刹车系统的维护周期。

　　轮组部分采用厚壁车圈搭配多辐条编织结构，辐条的张力经过均匀调校，能够承受侧向跳跃落地时的冲击载荷，轮胎表面采用深齿纹越野胎设计，胎块的形状与排布兼顾松软泥土路面的抓地力与硬质路面的滚动阻力，在湿滑的泥地、松散的碎石路面都能提供足够的摩擦力，避免侧滑。鞍座的造型做了窄化设计，减少越野骑行时大腿摆动的摩擦阻碍，座杆位置可以根据骑行者的身高、骑行习惯调整高度，适配不同身高用户的使用需求。从安装边界来看，整车所有部件的连接接口都采用通用标准规格，避震前叉的头管管径、碟刹卡钳的安装孔距、轮组的花鼓开档尺寸、传动系统的中轴规格都符合行业通用装配标准，后续维护更换部件时不需要做额外的定制加工，能够直接替换市售的同规格配件。在设计过程中，所有转动部件都预留了足够的装配间隙，避免车架形变、泥沙进入部件间隙时出现卡滞，比如车轮与前叉、后叉的间隙，避震结构压缩时的活动空间，链条在所有齿比下的摆动空间，都经过动态干涉校验，即使在避震全压缩、链条摆动到最大角度的状态下，也不会出现部件剐蹭、干涉的问题。
