教学演示用平面镜多像成像实验装置

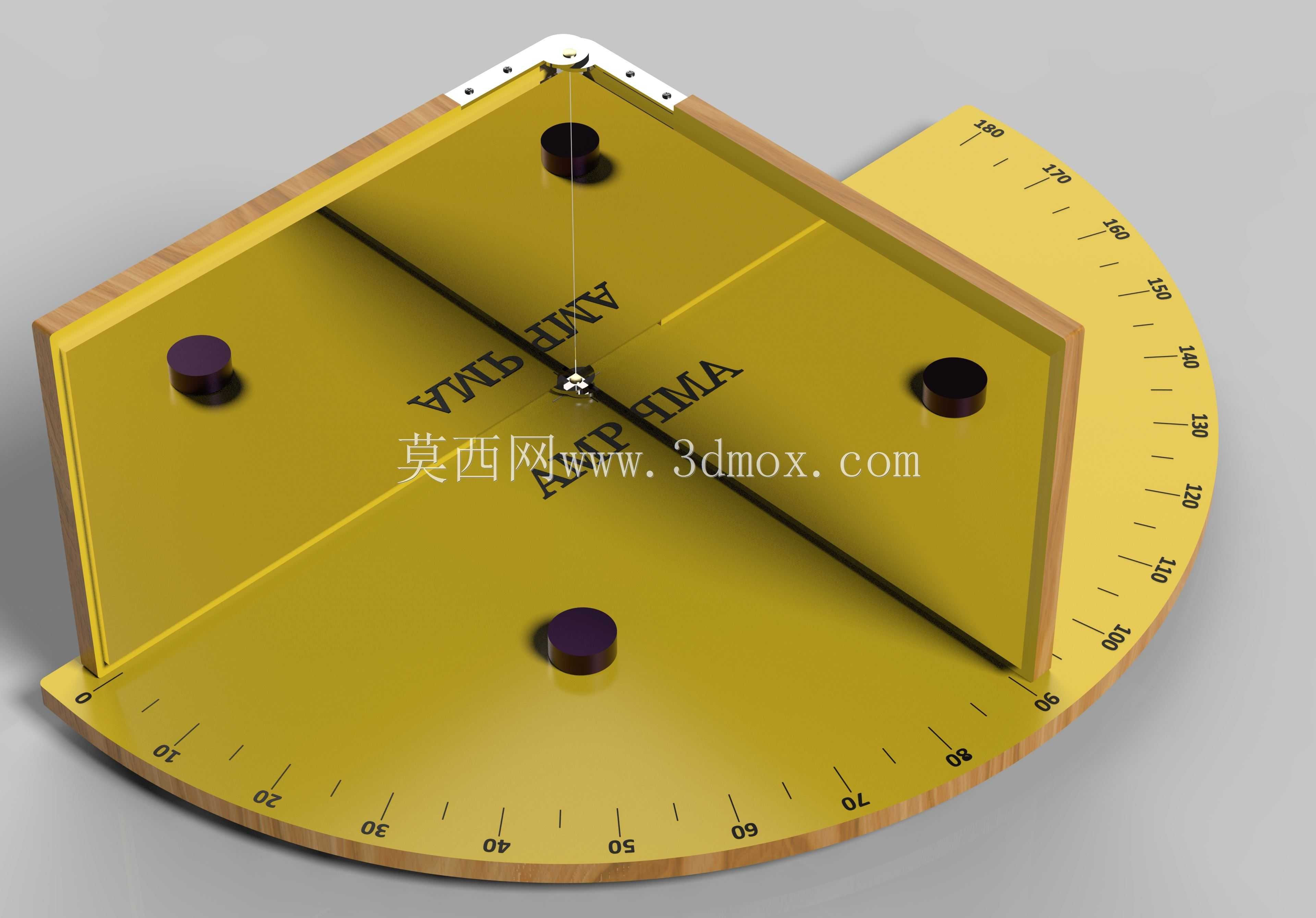

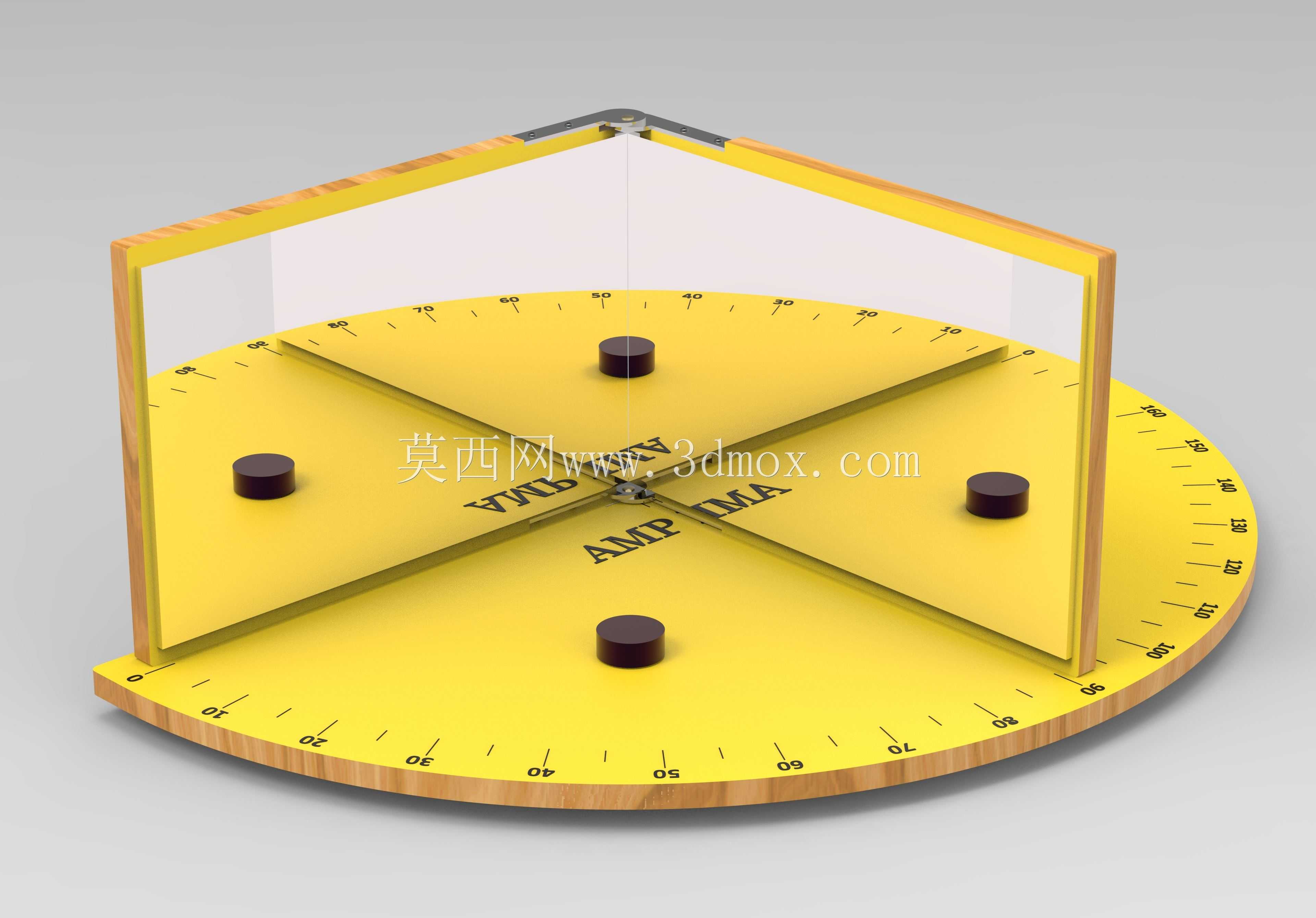

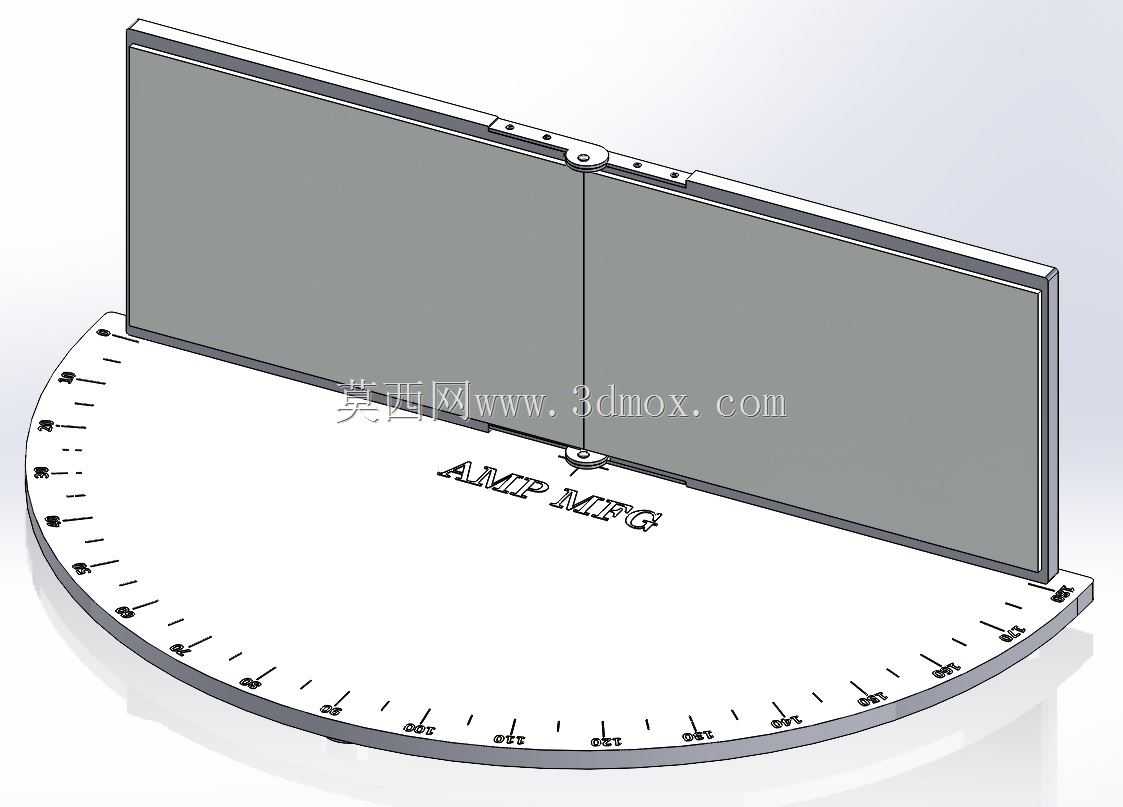

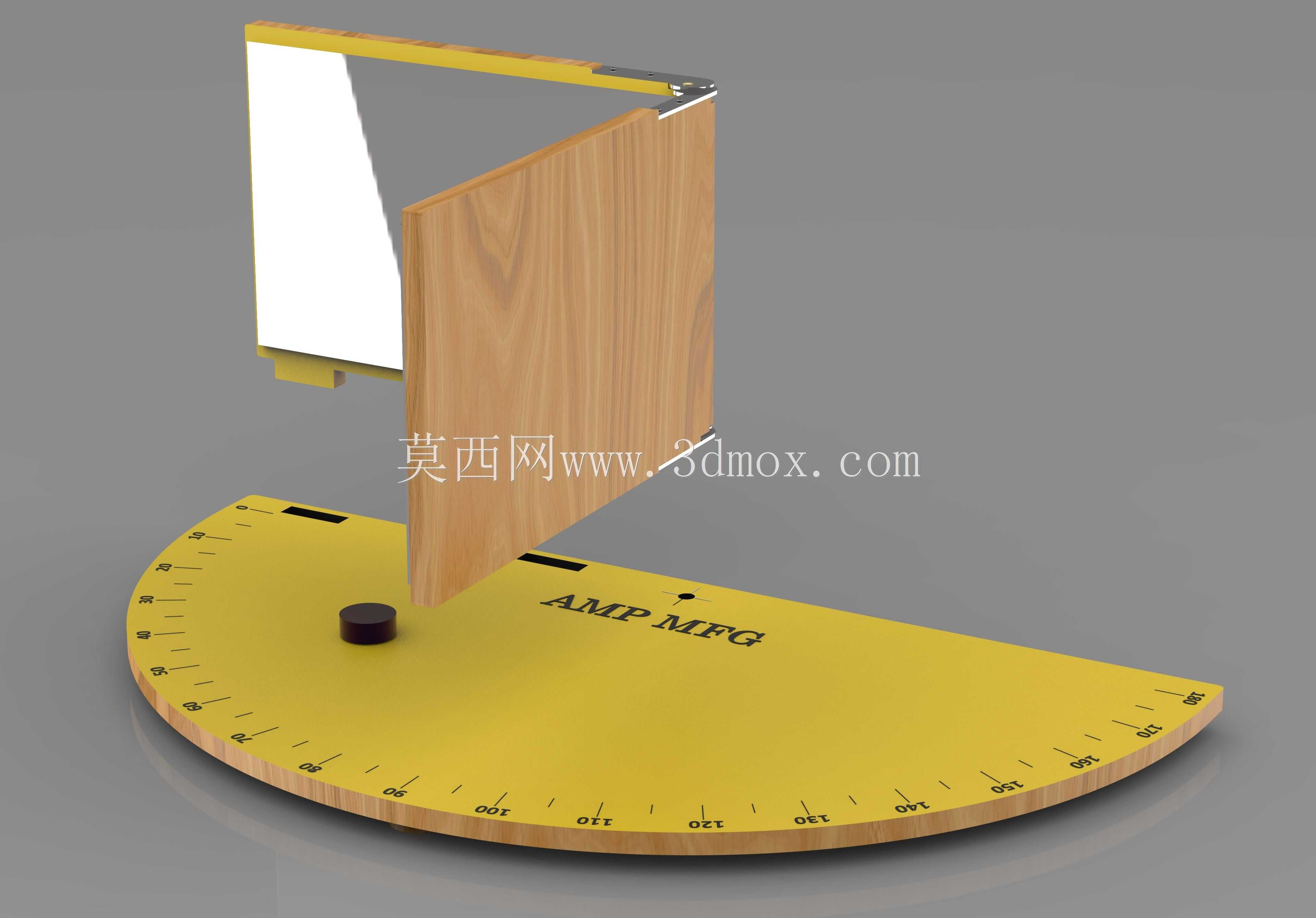

　　这套装置主要面向中学物理光学实验、基础光学原理演示场景设计，可直观呈现两平面镜夹角变化时成像数量的变化规律，解决传统平面反射实验中角度控制不精准、成像参照缺失的实际问题。装置底部为带圆周角度刻度的圆形承载底盘，刻度沿底盘边缘均匀排布，最小刻度间隔适配常规教学实验的角度调节精度需求，底盘边缘做包边处理，既提升结构刚性，也避免刻度层长期使用出现磨损脱落。底盘中心设置铰接转轴，两块矩形平面镜通过侧边的铰接结构与中心转轴连接，可沿转轴自由调整开合角度，平面镜背面加装硬质支撑边框，避免镜片受外力出现形变，保证反射面的平面度，减少成像畸变。底盘表面沿径向设置十字定位标线，可快速对齐平面镜的安装基准，配合边缘的角度刻度，

　　无需额外量角工具即可快速设定两镜的夹角参数，底盘上均匀分布的四个圆柱形定位块，可作为成像物放置在不同半径、不同角度的位置，方便观测不同物距、不同夹角下的成像数量、成像位置变化规律。设计过程中优先考虑教学场景的操作便捷性，铰接结构的阻尼经过调校，调整角度后可自行保持当前开合状态，无需额外锁紧结构，单手握持即可完成角度调节操作，适配课堂演示时的快速操作需求。底盘整体采用耐磨硬质材料制作，表面做哑光处理，避免环境光线在底盘表面形成杂散反射，干扰实验过程中的成像观测。装置的整体尺寸适配常规实验室操作台摆放，底部平整无突出结构，放置时稳定性充足，无需额外固定结构即可完成全部实验操作，平面镜的高度经过匹配设计，可完整呈现定位块的全部反射像，不会出现成像被边框截断的问题。铰接位置的转轴采用低间隙配合结构，调整角度时不会出现镜片晃动偏移，保证两镜片的交线始终垂直于底盘平面，避免因镜片倾斜导致成像位置偏移，影响实验观测结果。
