锥褶式空气过滤元件结构设计

　　这款锥褶结构的空气过滤元件，主要面向各类需要洁净进气的动力设备、气动系统做前置进气净化使用，在工程机械进气系统、小型内燃机进气端、工业气动设备进气口、车间压缩空气前置预处理段都能见到同结构产品的应用，核心作用是拦截进气气流中裹挟的硬质粉尘、悬浮颗粒、絮状杂物，避免杂质进入设备内部造成运动副磨粒磨损、气缸壁拉伤、阀件卡滞等故障，从源头降低设备非计划停机概率，延长核心部件的服役周期。

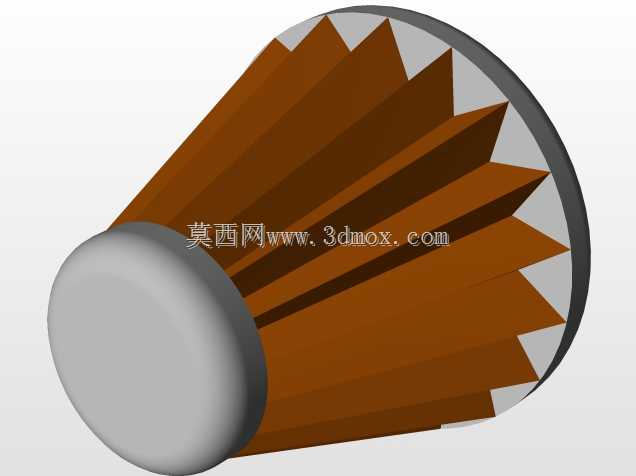

　　从结构设计逻辑来看，采用锥台形的褶式滤材排布，首先是在有限的安装空间内最大化拓展有效过滤面积——相比同直径、同轴向长度的平面滤材，褶式结构能把过滤面积提升6-10倍，而锥台造型相比等直径的圆柱褶滤芯，在进气端气流扩散的过程中，能让气流更均匀地覆盖整个滤材表面，避免局部滤材过早积尘堵塞，延长单次维护的间隔周期。滤材采用折叠定型的棕色过滤介质，折边做了均匀的等距排布，折峰折谷的角度经过反复校核，既保证折间有足够的气流流通间隙，不会因为滤材受气流挤压出现折边贴合堵死流道的问题，又不会因为折距过大浪费安装空间。两端的端盖采用硬质密封结构，一端是圆弧过渡的封闭端盖，安装时朝向进气来流方向，圆弧造型能引导进气气流沿锥面均匀分散到滤材各个区域，避免正对进气方向的滤材局部受高速气流直冲出现过早破损；另一端是带安装定位边的开口端盖，和设备的进气基座配合，通过端面压紧实现密封，防止未经过滤的空气从安装缝隙短路进入下游气路，端盖边缘做了加厚的刚性支撑边，能承受滤芯安装时的压紧力，长期使用不会出现端盖变形导致的密封失效问题。

　　从安装边界的设计考量来看，这类锥褶滤芯的安装尺寸需要和设备进气腔的内部空间做匹配，封闭端的圆弧直径要小于进气腔的进气口内径，保证滤芯装入后和腔体内壁留有均匀的环隙，让进气气流能顺利扩散到滤材的整个锥面；开口端的定位边外径要和基座的密封槽尺寸匹配，公差控制在合理范围内，既保证安装时能顺利装入，又不会因为间隙过大出现密封不严的问题。轴向安装长度要预留出滤材容尘后的轻微形变余量，避免滤芯积尘后受气流推挤出现轴向窜动，顶碰进气腔的内壁造成滤材折边变形。在实际选型适配时，还要根据设备的额定进气流量匹配对应的滤材透气度，这款结构的滤芯在额定流量下，初始进气阻力控制在合理区间，不会因为阻力过大造成设备进气不足、动力下降的问题，当积尘量达到容尘上限时，阻力上升到阈值就需要做维护更换，部分可清洗材质的同结构滤芯也可以通过低压气反吹、中性溶剂清洗后重复使用，但要注意清洗后不能破坏滤材的折边定型结构，否则会出现折边倒伏、过滤面积下降的问题。

　　在建模过程中，滤材的褶边特征是结构设计的重点，需要先绘制锥台的基准曲面，再在曲面上做等距的折痕阵列，保证每个折边的角度、高度完全一致，避免出现折距不均导致的滤材局部应力集中；两端端盖的密封面要做平整化处理，和滤材的结合面要做包覆结构，保证滤材端部完全被端盖固定，不会在气流冲击下出现滤材脱开的问题。这类过滤元件虽然属于设备的耗材类部件，但结构设计的合理性直接影响整个进气系统的过滤效率和使用寿命，很多现场出现的设备早期磨损故障，追根溯源都是滤芯结构设计不合理、密封失效导致的杂质进入，因此在做三维结构设计时，每一处折边角度、端盖密封结构、安装定位尺寸的校核，都要结合实际工况的气流速度、粉尘浓度、安装空间做综合考量，不能只追求外观造型而忽略实际使用的性能需求。
