螺旋齿内齿圈精密传动零件结构设计

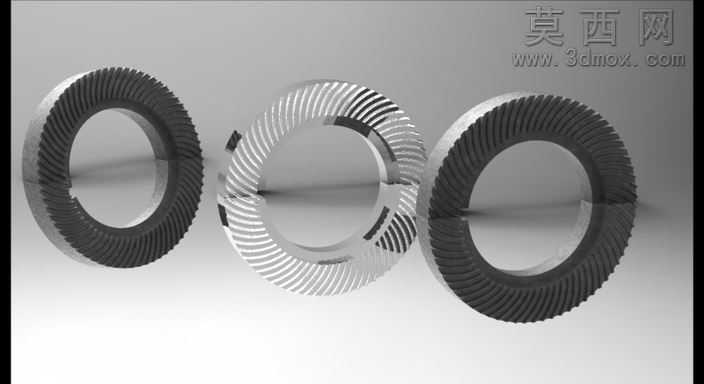

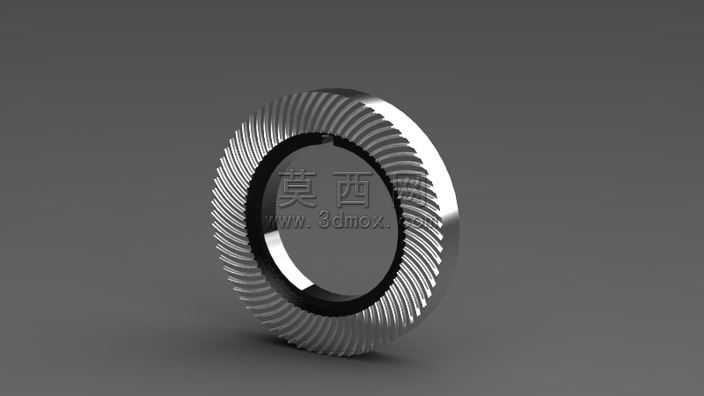

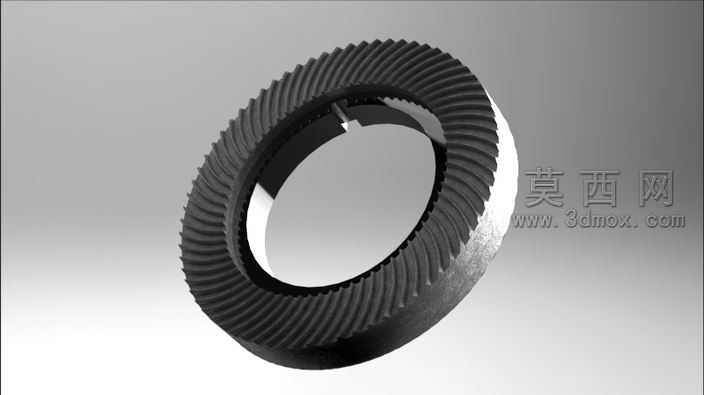

本作品为螺旋齿内齿圈三维建模设计，整体采用环形薄壁结构设计，建模过程依托参数化设计逻辑完成，首先确定齿圈的基准内孔与外圆定位尺寸，以中心轴线为全局建模基准，先构建齿圈的基体环形实体，保证基体壁厚均匀，适配传动场景下的受力承载需求。齿形部分采用螺旋齿构型，建模时先推导螺旋齿的齿廓曲线方程，结合渐开线齿形生成逻辑，通过螺旋扫描、阵列特征完成全部内齿的构建，每一个轮齿的螺旋角度、齿厚、齿高参数保持高度一致，齿面过渡圆角经过精细化处理，避免应力集中问题，齿根与基体衔接处做平滑过渡处理，提升零件的结构强度。渲染阶段采用金属哑光材质模拟合金钢零件的真实质感，调整环境光与反射参数，清晰呈现轮齿的螺旋走向与齿面细节，通过灰度渐变背景突出零件本身的结构特征，视角选取斜向等轴测视角，可同时观察到齿圈的端面轮廓、内齿排布形态以及外圆的整体结构。设计过程中重点考量该齿圈作为最终传动齿轮的啮合适配性，螺旋齿的设计可有效提升传动过程中的重合度，降低传动噪音与冲击载荷，适配精密传动场景的使用需求，建模时严格控制齿形公差与形位公差，保证内孔的同轴度、齿圈端面的平面度符合机械传动的装配要求，整体结构无冗余特征，在保证结构强度的前提下尽可能控制零件重量，可直接用于传动系统的装配仿真、运动干涉检查以及后续的加工工艺规划，齿形参数可根据实际传动比、模数需求进行快速参数调整，具备较强的设计复用性。
