内花键斜齿圆柱齿轮三维结构设计

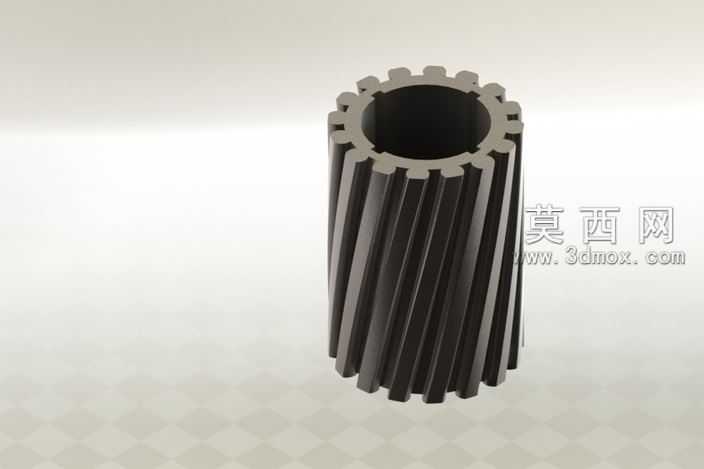

本模型为内花键联接式斜齿圆柱齿轮，采用三维参数化建模方式完成全结构构建，建模过程中首先依据齿轮啮合原理完成斜齿齿廓的参数化生成，通过螺旋线扫描、齿形阵列的方式构建出外圈斜齿结构，严格控制齿向螺旋角、齿顶高系数、顶隙系数等核心参数，保证齿形的啮合精度符合传动设计要求。内孔部分采用矩形花键结构设计，建模时精准绘制花键的键齿轮廓，通过拉伸切除完成内花键的成型，保证花键的定心精度与键齿配合公差，可实现与传动轴的可靠周向固定，传递较大扭矩。模型整体采用金属结构材质渲染，赋予深灰金属质感，模拟合金钢调质处理后的零件表面效果，渲染过程中添加柔和的环境光影，清晰呈现斜齿的螺旋走向、齿面过渡圆角以及内花键的键齿细节，结构上齿轮为空心套筒式结构，在保证轮齿强度与花键联接强度的前提下，有效减轻零件自身重量，降低传动过程中的转动惯量。设计初衷是针对传统驱动轴齿轮更换成本高的问题，通过优化齿轮与轴的配合结构，采用线切割加工即可完成该齿轮的生产，无需定制专用加工刀具，大幅降低小批量定制齿轮的加工成本，同时斜齿结构相比直齿具备更高的传动平稳性，可降低传动过程中的冲击与噪音，内花键联接相比平键联接具备更好的对中性与承载能力，适合中等载荷的传动场景使用。建模过程中对齿根过渡圆角、花键齿端倒角等细节结构均做了还原，避免应力集中问题，模型可直接导入各类三维软件进行装配干涉检查、运动仿真，也可导出加工格式用于数控加工编程，适配多类机械传动场景的设计需求。
