联动系统后方塞子结构三维设计

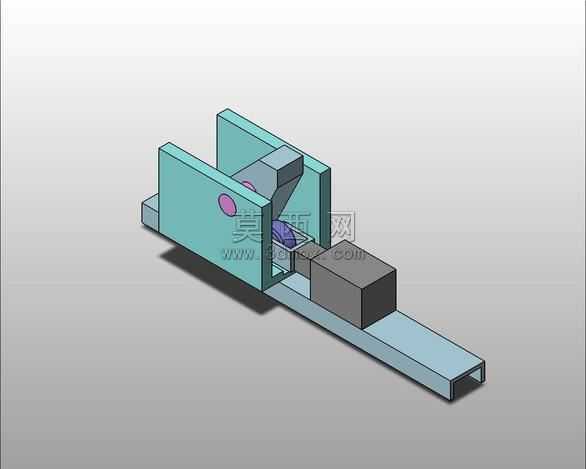

本作品为联动系统配套的后方塞子三维结构设计，建模阶段采用参数化建模思路完成全结构搭建，首先对塞子的安装基准进行定位，以配套滑轨的槽体尺寸为基准，确定塞子主体的长宽高参数，保证塞子与滑轨滑槽的配合公差控制在合理区间，避免装配后出现松动或卡滞问题。建模过程中先绘制塞子主体的二维草图，通过拉伸命令生成塞子的基座实体，再针对联动配合的接触面做切除特征，预留出与联动拨块的配合卡槽，卡槽的尺寸经过反复校核，保证拨块在运动过程中能够顺畅推动塞子完成限位动作。针对塞子两侧的立板结构，建模时添加了定位凸台特征，凸台表面预留了标识安装位，可用于粘贴装配对位标识，降低现场装配的对位难度。塞子末端的方块配重结构采用独立实体建模后与主体做布尔合并，配重块的重量经过测算，能够保证塞子在联动系统复位时依靠自重完成归位动作，无需额外加装复位弹簧，简化了整体联动结构的零件数量。渲染阶段对不同部件赋予差异化材质，塞子主体采用哑光青蓝色工程塑料材质，模拟实际生产中采用的增强尼龙材质质感，配重块赋予深灰色金属磨砂材质，还原铸铁配重的真实视觉效果，滑轨部分赋予浅灰色金属烤漆材质，清晰区分不同功能的结构部件。结构设计上充分考虑塞子的使用场景，在塞子与滑轨接触的滑动面添加了0.2mm的拔模斜度，减少滑动过程中的摩擦阻力，同时在塞子的受力接触面做了圆角过渡处理，避免长期受力出现应力集中导致的部件开裂问题。整体装配关系经过干涉检查，确认塞子在全行程运动过程中与周边联动部件不存在干涉问题，各配合面的间隙均匀，能够满足联动系统的动作精度要求，可直接用于后续的结构验证、3D打印样件制作或者生产开模参考。
