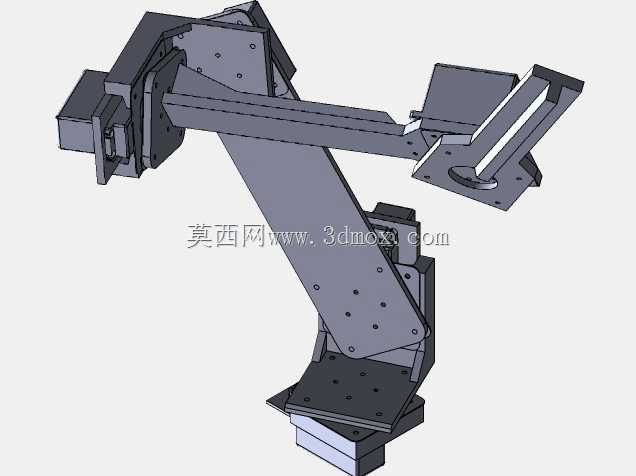

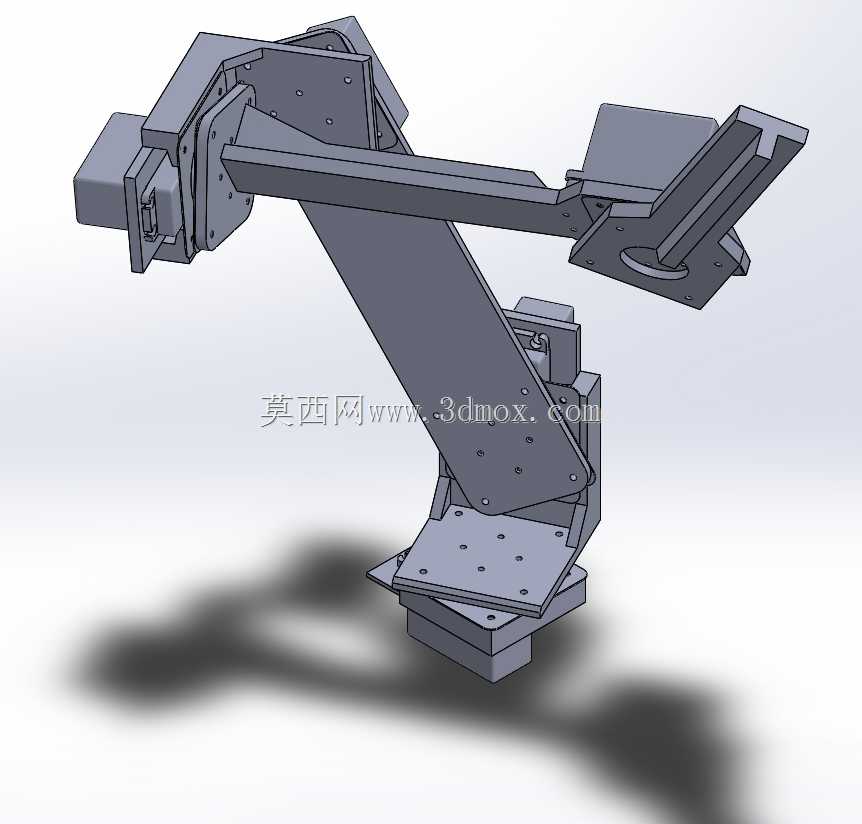

这款五关节机械臂的结构设计,核心面向轻载工位的自动化作业需求,可覆盖3C电子零部件上下料、小型工件分拣、实验室样本转运、教学实训演示等多类场景,单关节的转动副设计预留了标准伺服安装位,可根据实际负载需求匹配对应扭矩的驱动元件,无需额外改动关节连接法兰的安装孔位。从结构布局来看,底座采用方形安装法兰设计,四周均布的沉头安装孔可直接适配常见的铝型材工作台、钢制设备机架的安装面,安装边界预留了足够的紧固件操作空间,无需在安装面额外加工避让沉孔,底座内部预留了走线腔室,可将动力线缆、信号线缆从臂体内部穿设,避免臂体往复转动过程中出现线缆缠绕、剐蹭外部设备的问题。大臂与小臂的结构件均采用等强度筋板布局,
在保证整体结构刚性的前提下尽可能削减了非受力区域的材料厚度,降低臂体自身重量对关节驱动扭矩的冗余消耗,各关节的转动限位结构集成在关节连接座内侧,无需额外加装外置限位块,可在装配阶段根据作业范围需求调整限位块的固定位置,适配不同工位的转动角度要求。末端执行器的连接法兰采用标准接口尺寸,可快速更换夹爪、真空吸盘、小型焊枪头等不同作业端具,无需重新加工末端连接结构。设计过程中针对各关节的运动干涉做了全行程校验,臂体在全角度转动范围内,各结构件之间无硬碰撞风险,相邻关节的转动范围互不干扰,运动过程中臂体重心的偏移量控制在底座支撑边界范围内,无需额外加装配重块即可保证常规作业速度下的整机稳定性。各关节的轴承安装位均采用基孔制配合公差设计,
装配时可直接选用标准深沟球轴承完成组装,连接紧固件均采用通用公制规格,日常维护更换配件无需定制特殊规格零件,臂体的整体伸展长度可覆盖半径800mm左右的作业范围,底座安装面到末端法兰的最大垂直作业高度可满足常规桌面级作业工位的高度需求,安装时仅需保证底座安装面的平面度公差在每米0.1mm以内,即可保证臂体运行过程中的重复定位精度满足轻载作业要求。
