运动摄像设备压铸机身结构设计

　　这款压铸机身主要适配户外极限运动场景下的动作摄像设备，在山地骑行、高空跳伞、水下潜拍等复杂工况中，承担核心成像模组的承载与防护作用。日常使用中，设备常面临高频振动、瞬时冲击、泥水泼溅甚至短时浸水的考验，机身结构的可靠性直接决定摄像设备的使用寿命与成像稳定性。

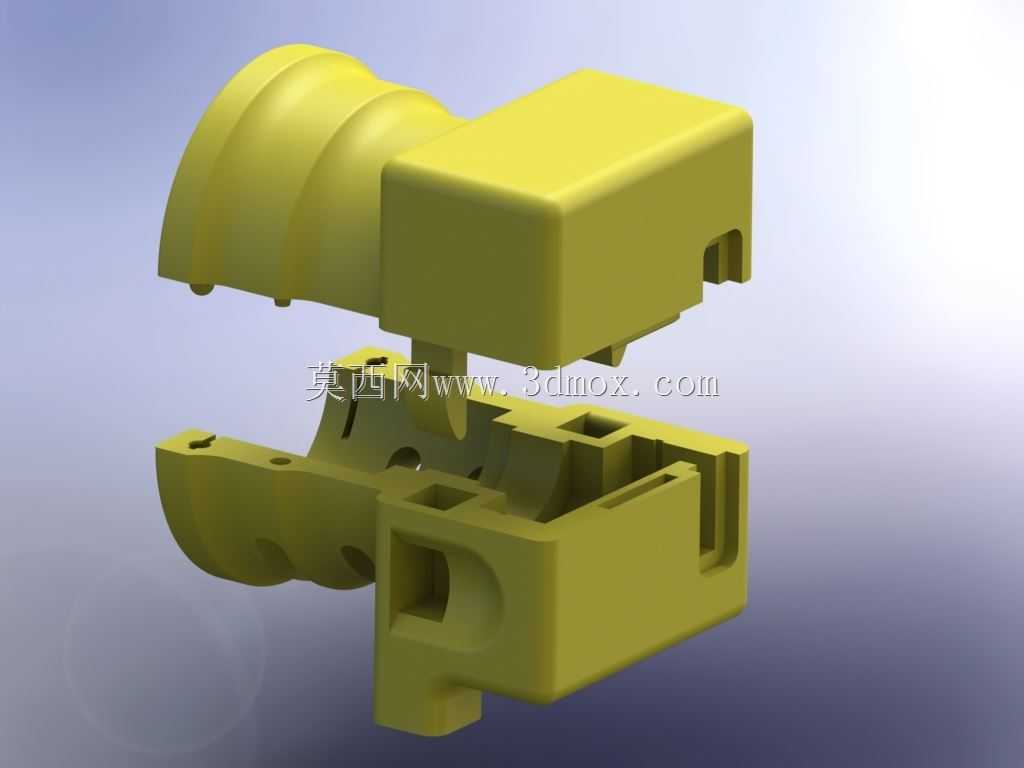

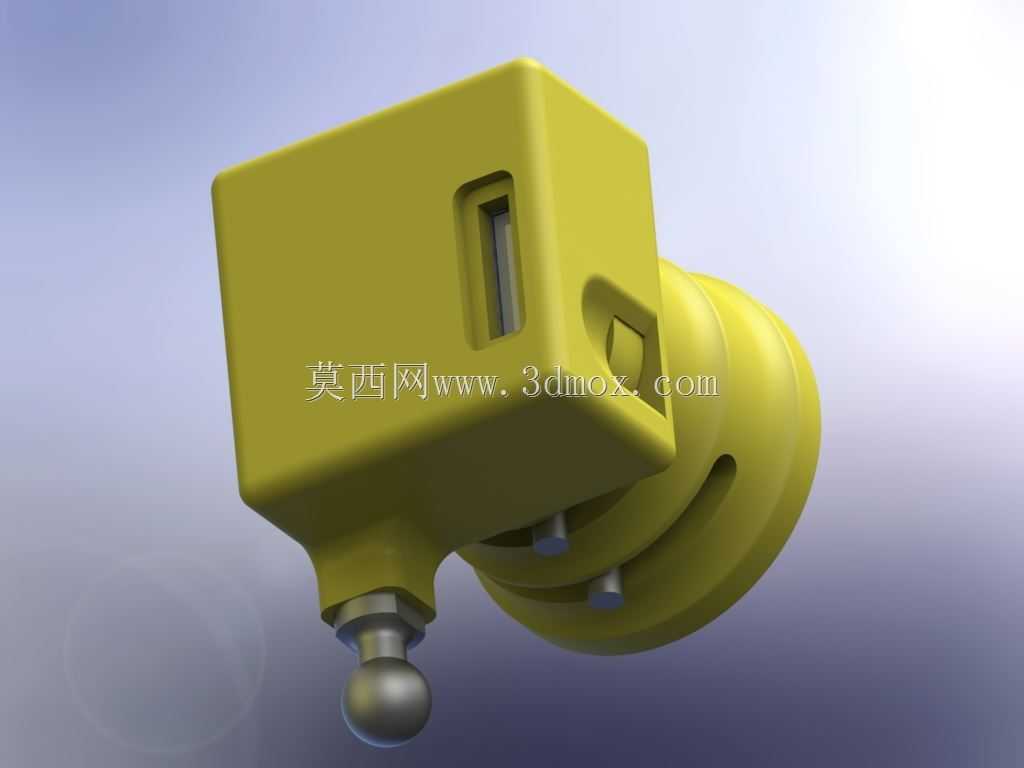

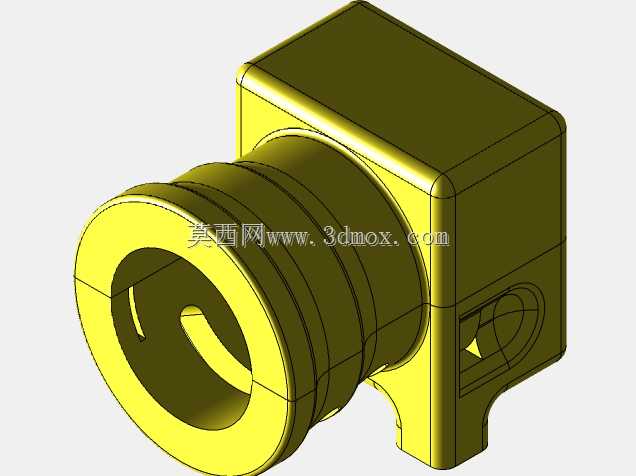

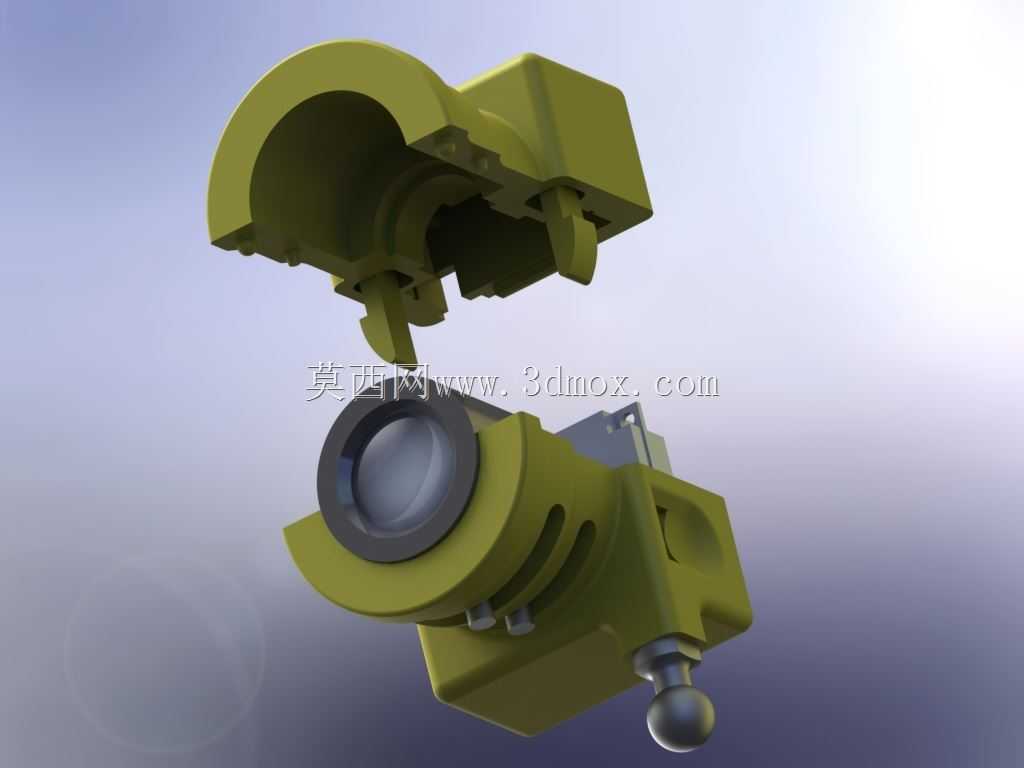

　　从功能特性来看，该机身采用上下对合的分体式压铸结构，上半部分为弧形罩体，预留镜头组件的避让空间，内壁设置多道定位筋条，可直接卡合成像模组的PCB基板与镜头固定座，省去额外的连接支架，减少装配累积误差。下半部分集成了安装基座结构，侧面预留标准外接螺孔，可兼容市面主流的运动相机快装支架、头盔固定座、车载吸盘等外接配件，底部的球形调节接头可实现拍摄角度的多维度微调，锁紧后无虚位晃动，满足动态拍摄时的角度锁定需求。

　　设计过程中优先考虑压铸工艺的成型可行性，所有转角处均设置了适配压铸脱模的工艺圆角，避免锐角位置出现应力集中与充型缺陷。壳体壁厚控制在均匀的2.5mm区间，既保证结构强度，又控制整体重量，适配运动摄像设备轻量化的使用需求。上下壳体的合模面设置了一圈嵌入式密封槽，可装配硅胶密封圈实现IP67级的防护能力，接缝处的卡扣结构与螺丝柱位错位排布，保证合模后受力均匀，长期受振动也不会出现接缝松脱的问题。

　　安装边界方面，机身内部的镜头安装位同轴度公差控制在0.05mm以内，保证镜头光轴与壳体安装基准面垂直，避免成像出现倾斜偏差。外接安装孔位的中心距严格匹配通用运动相机的安装标准，可直接替换同类型原厂机身配件，无需额外修改外接支架。壳体表面预留的按键避让位与内部按键触发凸台位置一一对应，按压行程控制在0.8mm，既保证按键反馈清晰，又避免外部异物通过按键缝隙进入机身内部。在结构强度校核阶段，针对1.5米高度自由跌落的工况做了仿真优化，在镜头安装位周边增设了局部加强筋，可将跌落时的冲击应力分散至整个壳体框架，避免镜头座受冲击变形导致成像模糊。
