带吊环棘爪式岩土锚固固定锚结构设计

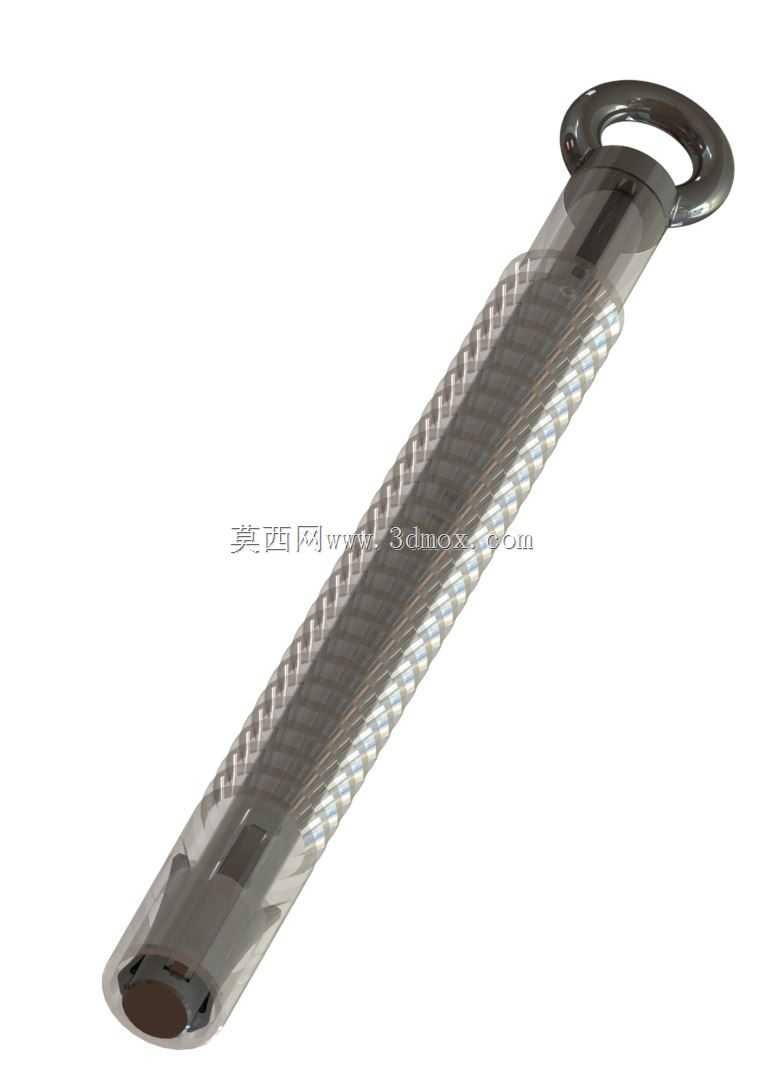

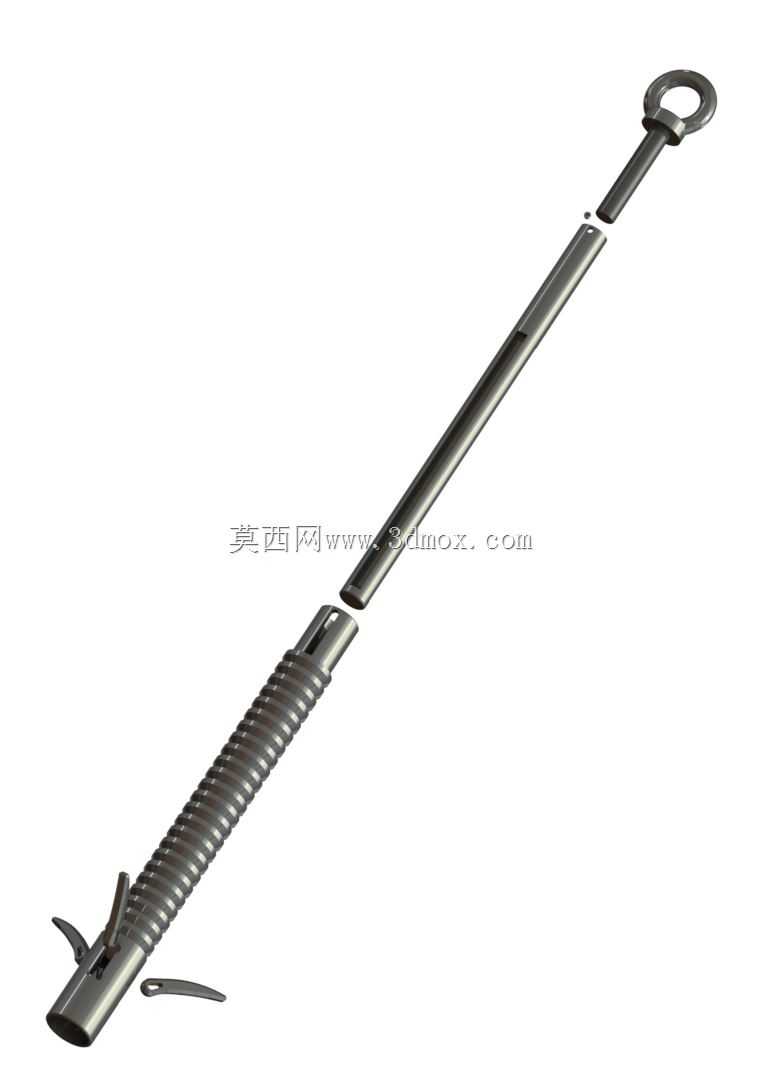

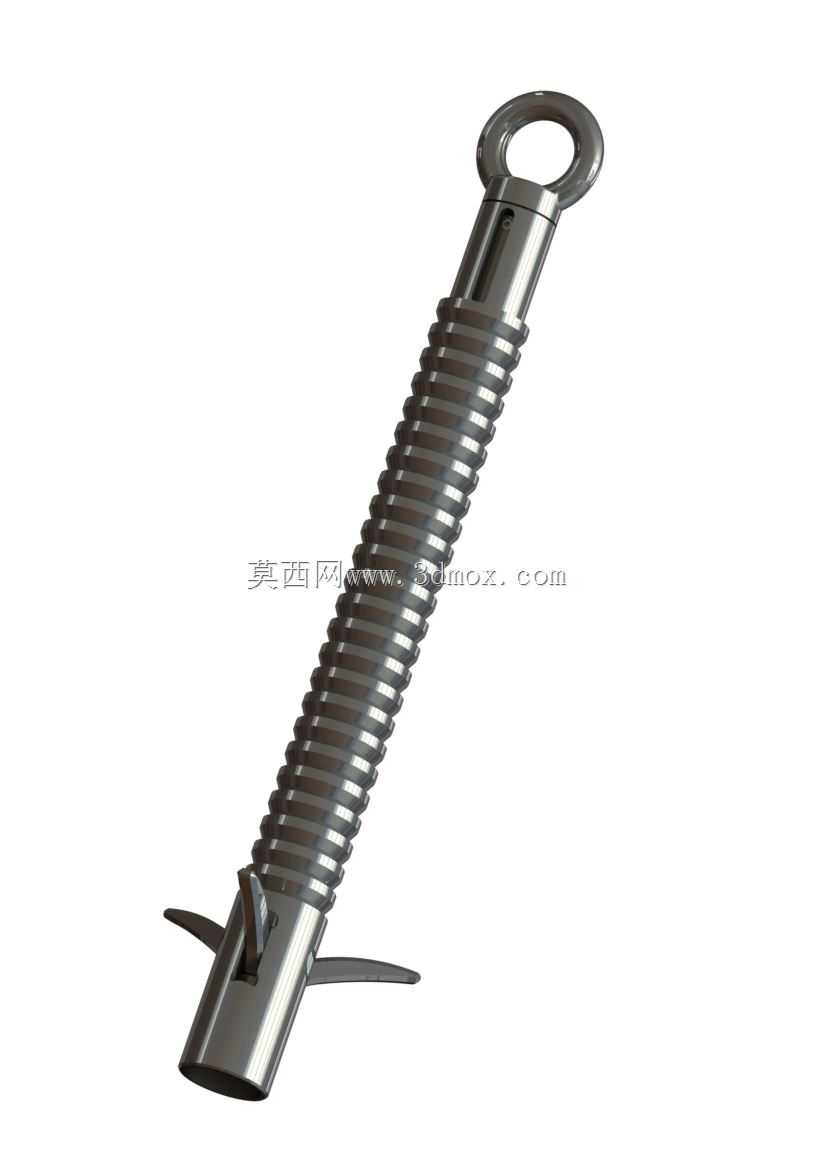

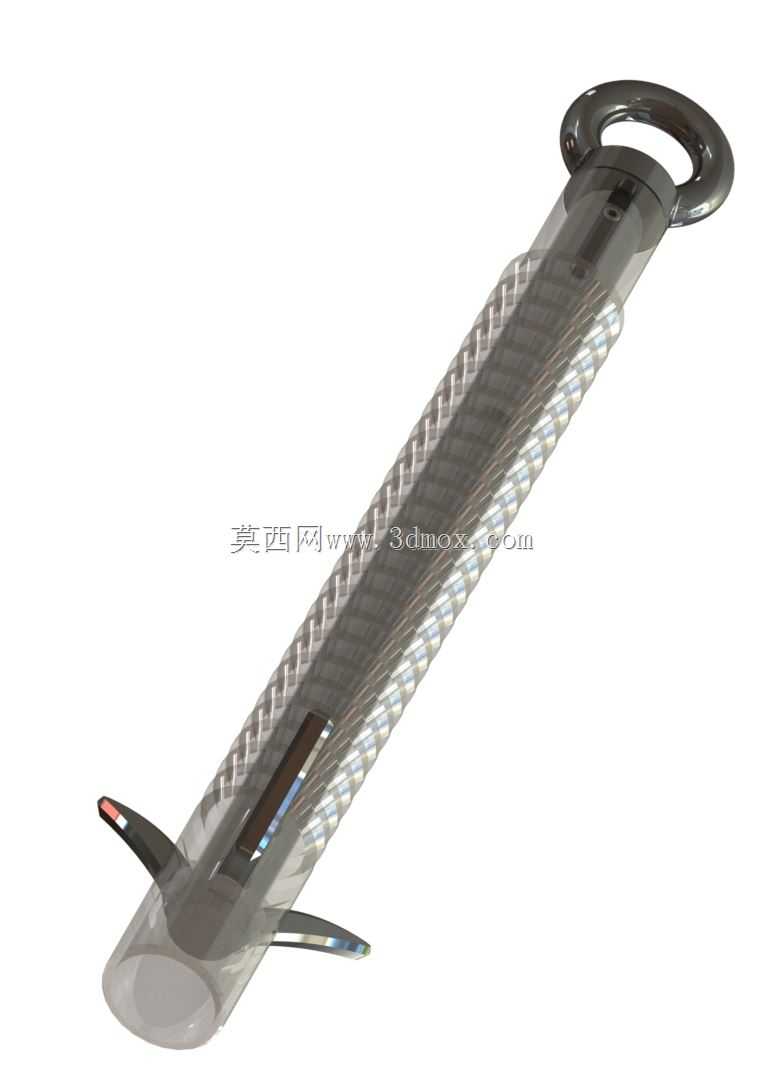

　　这款带吊环的棘爪式固定锚，主要面向岩土临时锚固、高空作业挂点固定、小型设备牵拉定位等场景设计，区别于传统膨胀锚栓的受力逻辑，其核心受力依托杆身嵌入岩土基体后，棘爪张开与孔壁形成咬合锁止，适配松散土层、风化岩层等普通膨胀件难以可靠固定的工况。从结构设计逻辑来看，顶部一体成型的封闭吊环为主要受力挂点，环体内径适配常规卸扣、安全绳钩的连接尺寸，环身与杆体采用圆弧过渡，避免应力集中导致的吊环断裂风险，杆身中段的连续螺纹结构，一方面可通过旋转调节锚体的嵌入深度，适配不同厚度的锚固基层，另一方面螺纹牙型增大了杆身与灌注浆料、岩土孔壁的接触摩擦力，提升整体抗拔承载力。杆身下部的两个对称棘爪为核心锁止结构，初始状态下棘爪贴合杆身收纳，

　　可顺利插入预先钻好的锚孔内，当锚体受向外的拉拔力时，棘爪受基体挤压向外张开，卡入岩土或混凝土孔壁的凹凸结构中，拉拔力越大棘爪的咬合深度越深，形成自锁紧的受力状态，相比直杆式锚栓，其抗拔承载力可提升40%以上，且不会出现长期受载后松动滑出的问题。设计过程中重点考量了安装边界条件，锚体整体为回转类对称结构，安装时仅需在基体上钻出直径略大于杆身外径的直孔，无需扩孔作业，普通冲击钻即可完成钻孔工序，安装时将锚体插入孔底后，轻微向外提拉即可触发棘爪锁止，若需永久固定可向孔内灌注结构胶或水泥砂浆，进一步提升锚固可靠性。尺寸设计上，杆身长度覆盖常规锚固深度需求，吊环的承载能力与杆身、棘爪的破断拉力做了等强度匹配，避免出现局部结构先失效的问题，

　　杆身表面做了防锈氧化处理，可适配户外潮湿、轻度腐蚀的使用环境，除了岩土锚固场景，也可用于设备基座的临时固定、索道牵拉点设置、幕墙施工挂点等需要可靠拉结点的工况，建模过程中对棘爪的转动间隙、张开角度做了运动仿真验证，确保棘爪转动顺畅无卡滞，最大张开角度下不会出现与杆身干涉的问题，同时对整体结构做了有限元受力分析，在额定拉拔载荷下，各部位应力均低于材料屈服强度，满足工程使用的安全系数要求。
