多规格轴承配套旋转轴组件结构设计

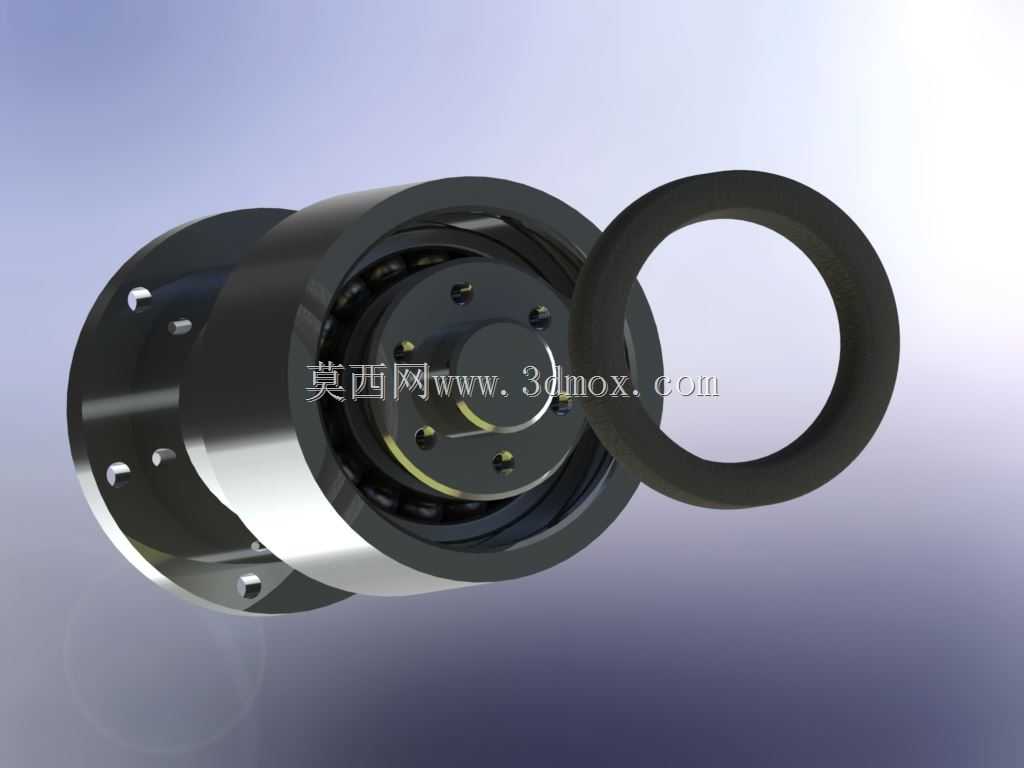

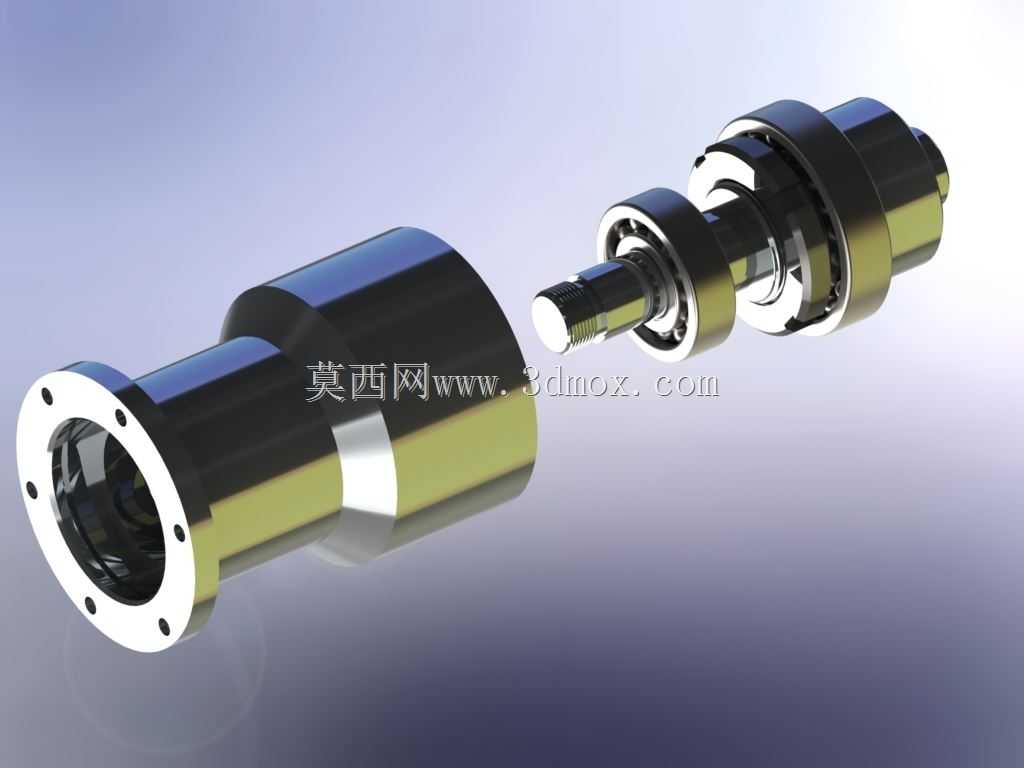

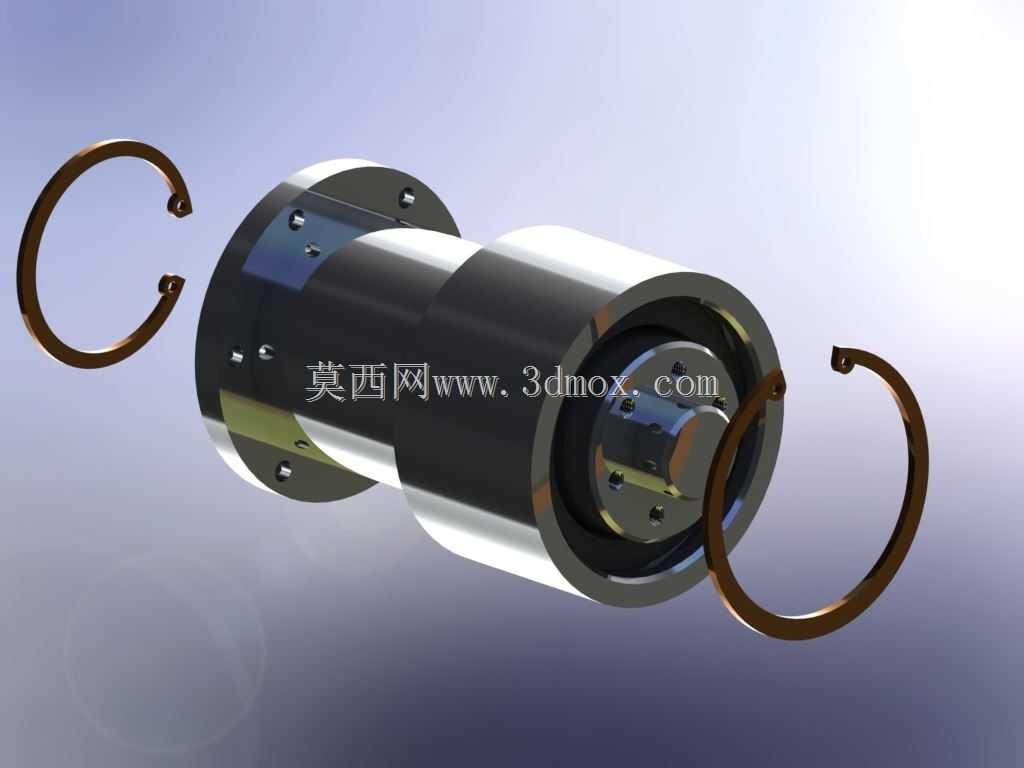

　　这套轴系组件的设计核心围绕旋转工况下的载荷承载与定位精度展开，适配多数中低速旋转传动场景，常见于小型输送设备辊道驱动、轻工机械进给机构、通用动力输出端的支撑结构中。整套组件包含阶梯式主轴、两种不同载荷等级的滚动轴承、配套锁紧定位螺母三类核心零件，各零件的配合公差经过反复校核，能满足径向与轻度轴向复合载荷的承载需求。

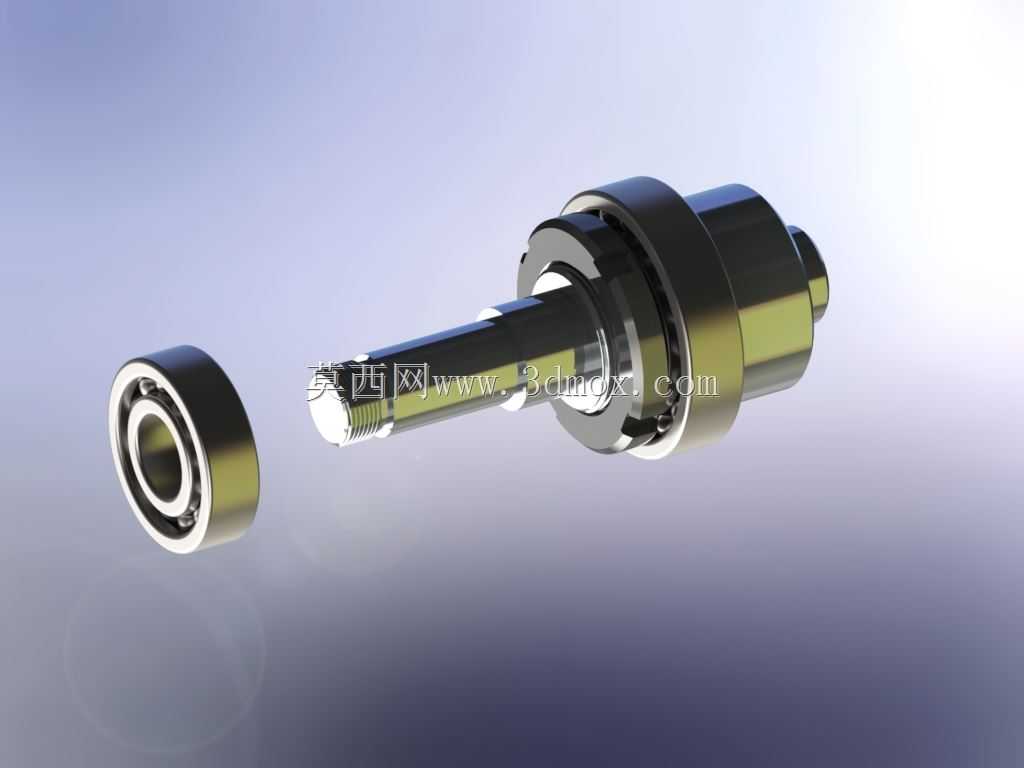

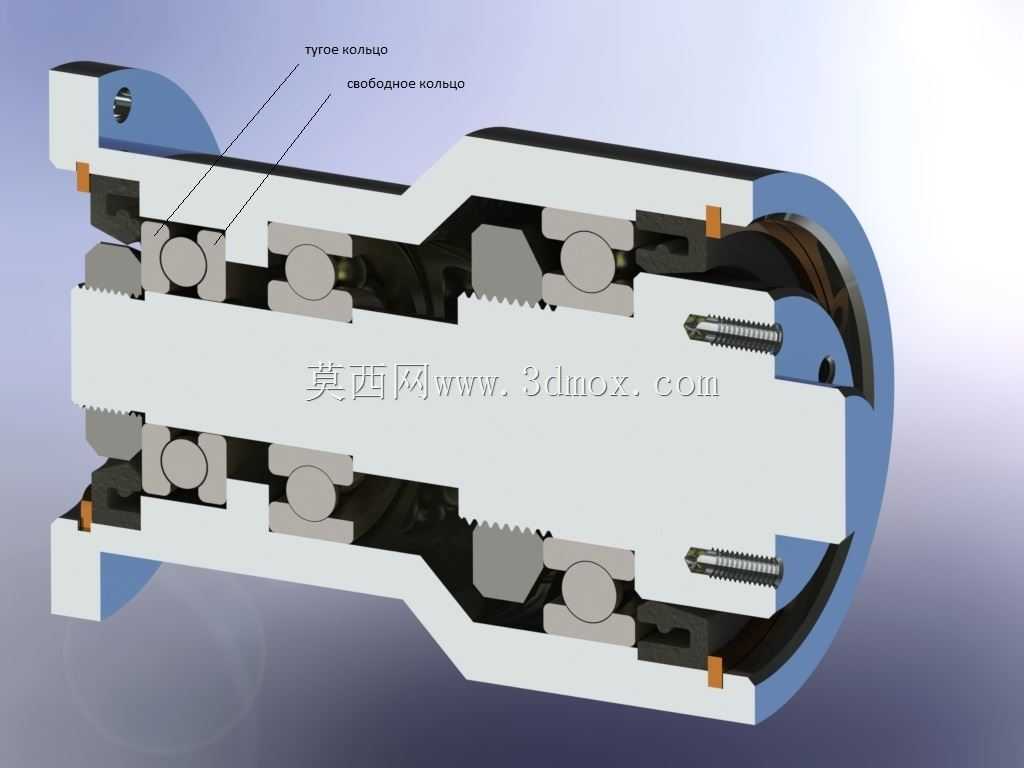

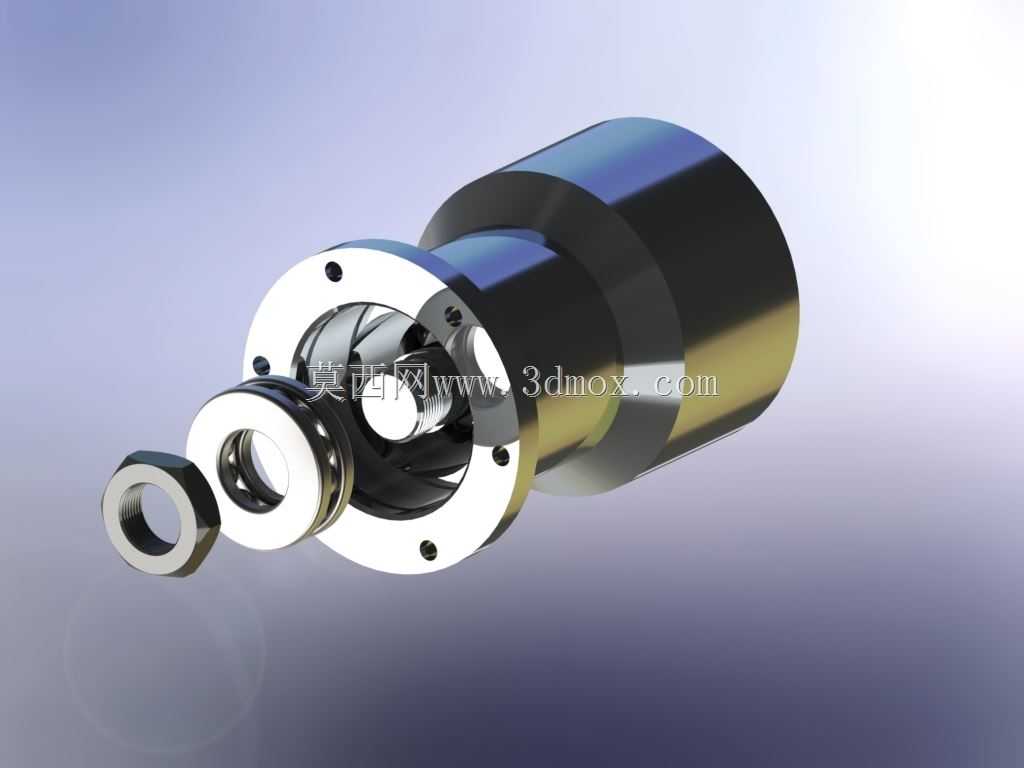

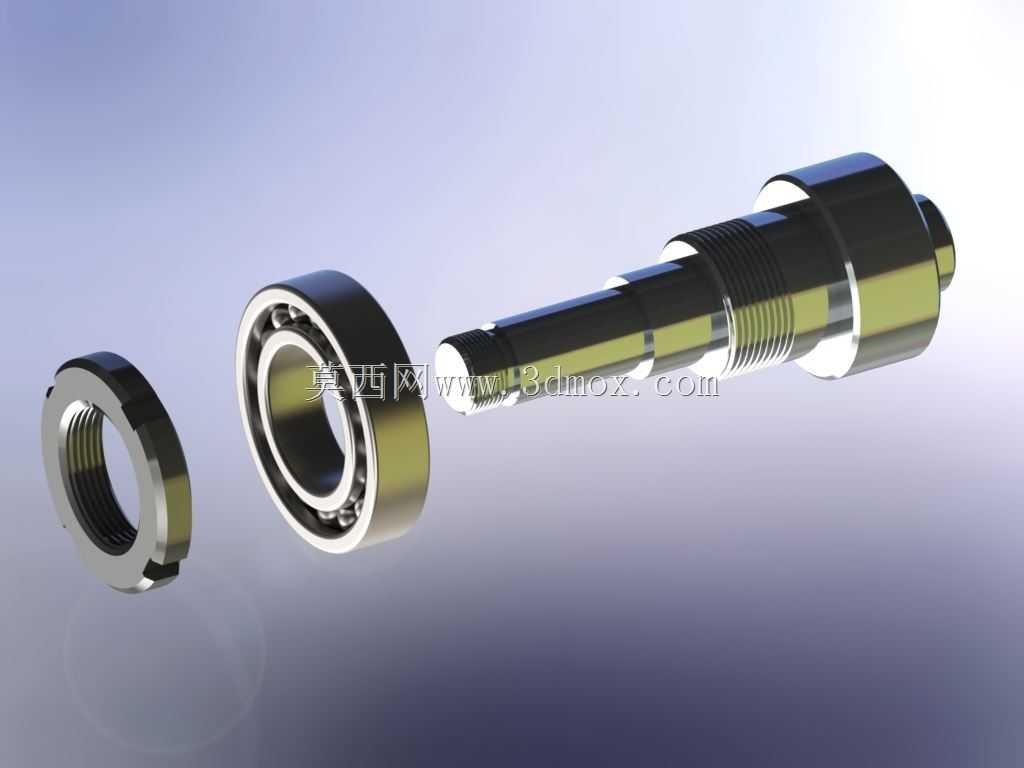

　　从结构设计逻辑来看，主轴采用阶梯变径设计，不同轴段的直径差既为轴承内圈提供了轴向定位的贴合台阶，也预留了密封件、传动连接件的安装空间，轴端的外螺纹段专门适配锁紧螺母，用于轴承装配后的轴向锁止，避免设备启停瞬间的轴向窜动导致轴承移位。两种轴承分别适配不同的载荷工况，靠近动力输入端的轴承承载能力更强，用于承担传动带或联轴器传递的径向载荷，靠近输出端的轴承侧重旋转精度保持，配合轴肩与锁紧螺母的双向定位，能将主轴的径向跳动量控制在常规传动要求的范围内。

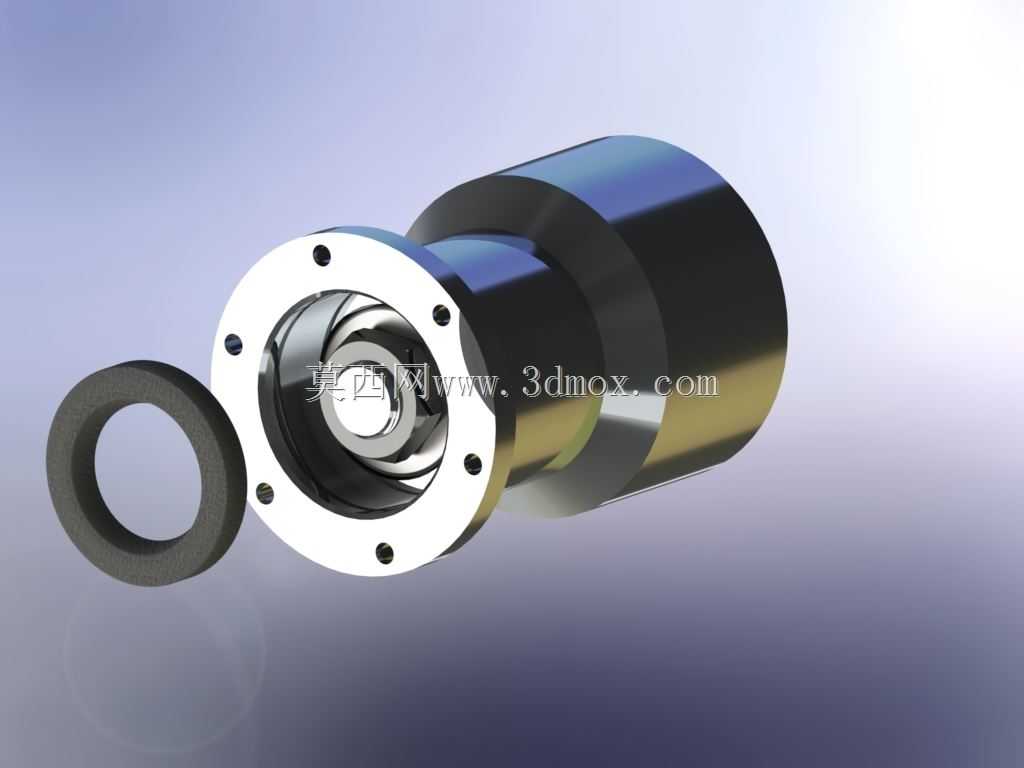

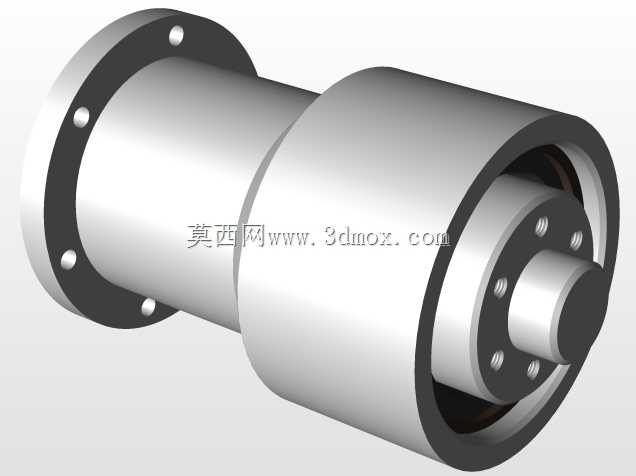

　　安装边界方面，整套组件的径向最大尺寸由轴承外圈直径决定，装配时需在安装基座上加工对应精度等级的轴承座孔，孔的同轴度公差需匹配轴承精度等级，避免装配后出现卡滞、温升过快的问题。轴向安装尺寸需根据主轴伸出端的连接件长度调整，锁紧螺母的拧紧力矩需符合对应螺纹规格的标准要求，既不能过紧导致轴承预紧量过大加剧磨损，也不能过松导致定位失效。

　　实际应用中，这类轴系结构的通用性较强，设计时可根据具体的载荷大小、转速要求更换对应精度等级的轴承，调整主轴各轴段的长度与直径参数，无需大幅改动整体安装结构就能适配不同设备的安装空间。轴身的表面粗糙度根据配合性质做了区分，轴承配合段的粗糙度要求更高，非配合段做常规防锈处理即可，兼顾加工成本与使用性能。整套结构没有冗余的复杂零件，拆装维护便捷，日常检修时只需松开锁紧螺母就能依次拆下轴承与主轴，更换易损件后可快速复装，能有效降低设备运维的时间成本。
