可调节壁挂式液晶显示屏幕支撑支架

　　这款壁挂式屏幕支撑构件，主要面向商用显示、家用影音、公共信息发布等场景的屏幕安装需求，可适配常规尺寸的液晶电视、商用显示屏、小型触控交互屏的壁挂固定作业。日常使用中，它能替代传统固定挂架的刚性连接缺陷，满足用户在不同观看位置调整屏幕朝向、俯仰角度的实际需求，比如客厅观影时调整屏幕角度规避反光，门店信息屏调整朝向对准客流方向，会议室显示屏调整角度适配不同参会区域的观看视角。

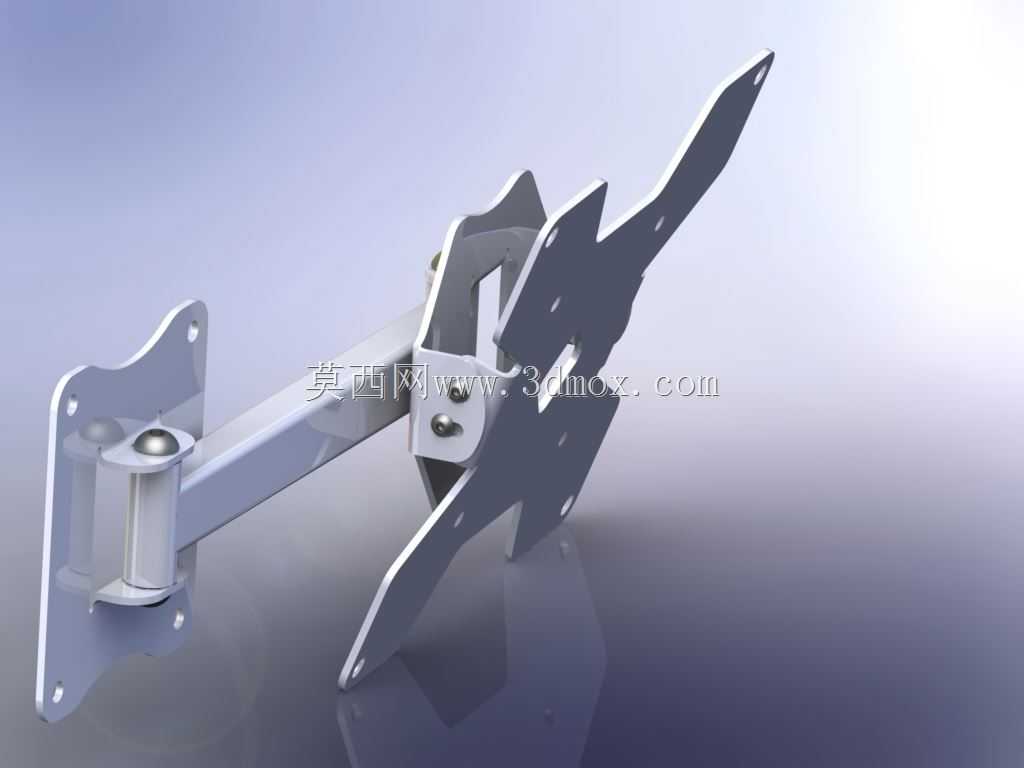

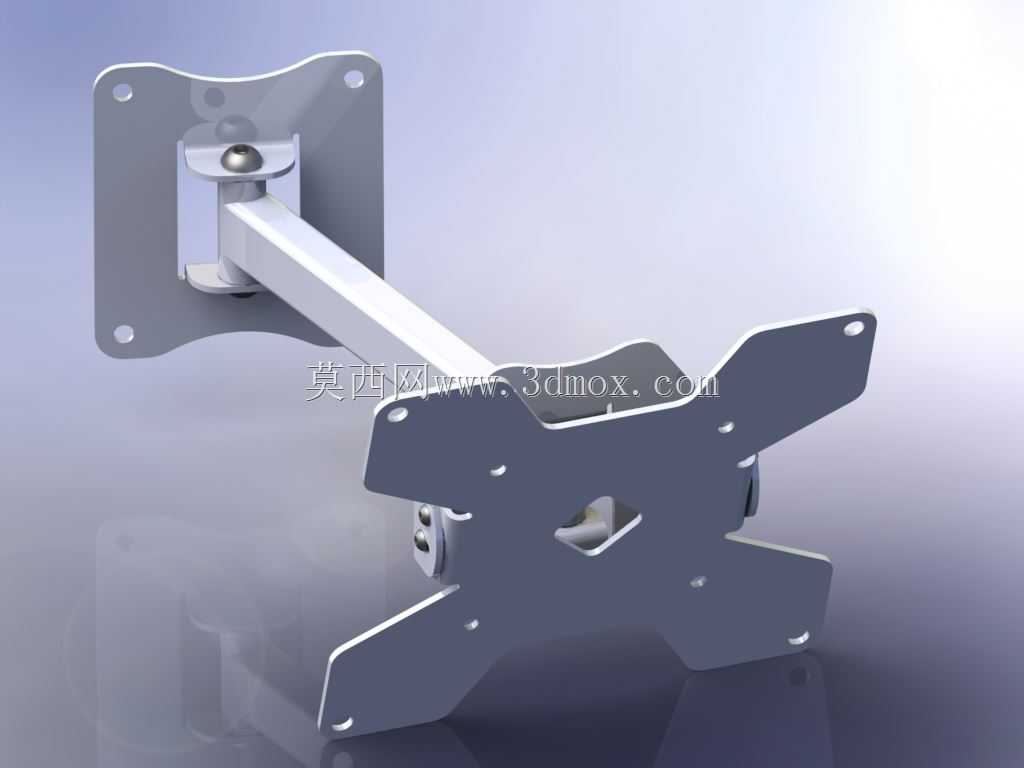

　　从功能特性来看，该支架采用单悬臂铰接结构，墙面固定端为四孔方形安装板，可直接通过膨胀螺栓固定在混凝土墙面、实心砖墙面或者预埋了承重背板的装饰墙面上，安装孔位的间距适配常规壁挂屏幕的通用孔距标准，无需额外打孔转接。悬臂与墙面固定板之间采用球铰连接结构，可实现水平方向大角度回转、垂直方向俯仰角度调节，调节到位后可通过铰接处的锁紧结构固定角度，避免屏幕受外力出现偏移。屏幕连接端采用X型四爪固定结构，四个支爪上预留的安装孔可匹配不同孔距的屏幕背部安装位，支爪的造型做了切角减重处理，在保证结构强度的前提下降低整体自重，减少墙面承重负荷。

　　设计过程中优先考虑了安装边界的适配性，墙面固定端的安装板尺寸控制在合理范围，不会因为板件过大占用过多墙面空间，也不会因为尺寸过小导致单颗膨胀螺栓的承重负荷超标。悬臂的长度经过受力校核，在伸出最大长度时，屏幕端的承重可覆盖常规家用及商用显示屏的重量范围，不会出现悬臂下弯变形的问题。铰接位置的阻尼设置经过反复调整，既保证调节时的顺畅度，不会出现卡滞需要借助工具撬动的情况，也能保证锁紧后足够的摩擦力，支撑屏幕长期保持调整后的角度不发生下坠偏移。

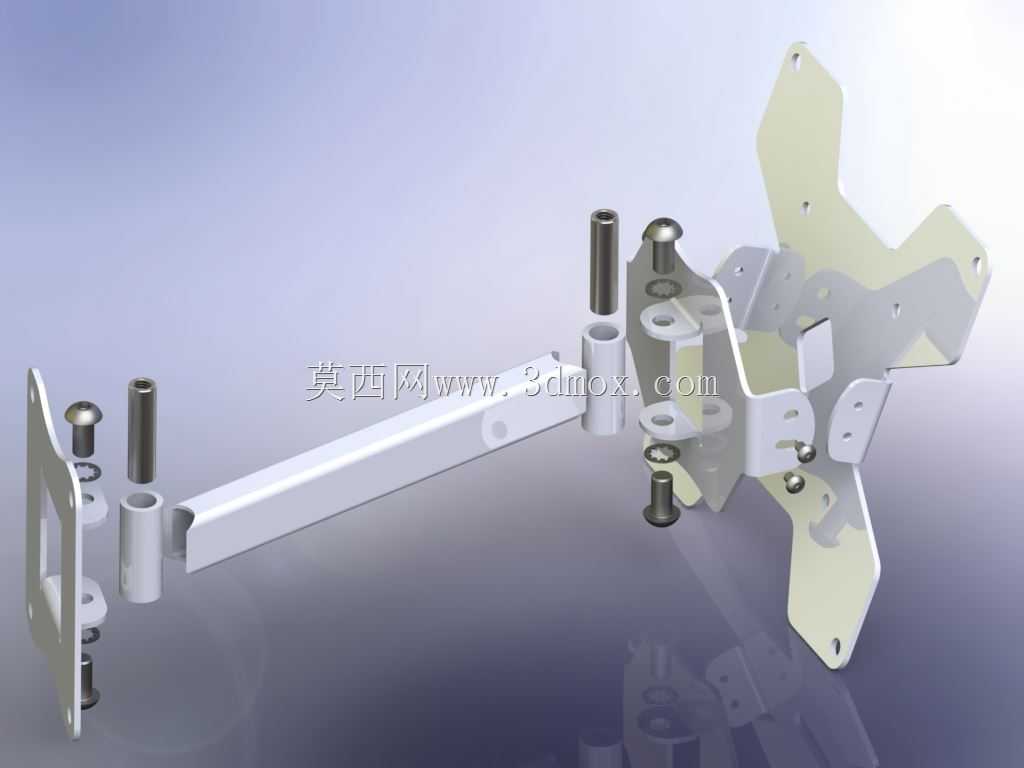

　　结构细节上，所有外露的板件边缘都做了圆角钝化处理，避免安装和调节过程中划伤操作人员，连接位置的紧固件都做了沉头设计，安装后不会出现凸起的螺帽剐蹭屏幕背部或者墙面。整体采用金属板材冲压成型工艺，板件厚度经过承重计算选型，在满足承重要求的前提下尽可能控制材料厚度，降低整体生产成本，同时表面做了喷塑处理，可适配多数家居及商用场景的装修风格，不会出现突兀的金属原色影响视觉效果。安装时可先将墙面固定板固定在墙面，再将屏幕端的固定爪预装在屏幕背部，最后将悬臂两端分别与墙面端、屏幕端的铰接座对接锁紧，单人即可完成安装作业，无需额外辅助人员托举屏幕全程配合。
