模数1.5行星齿轮传动组件结构设计

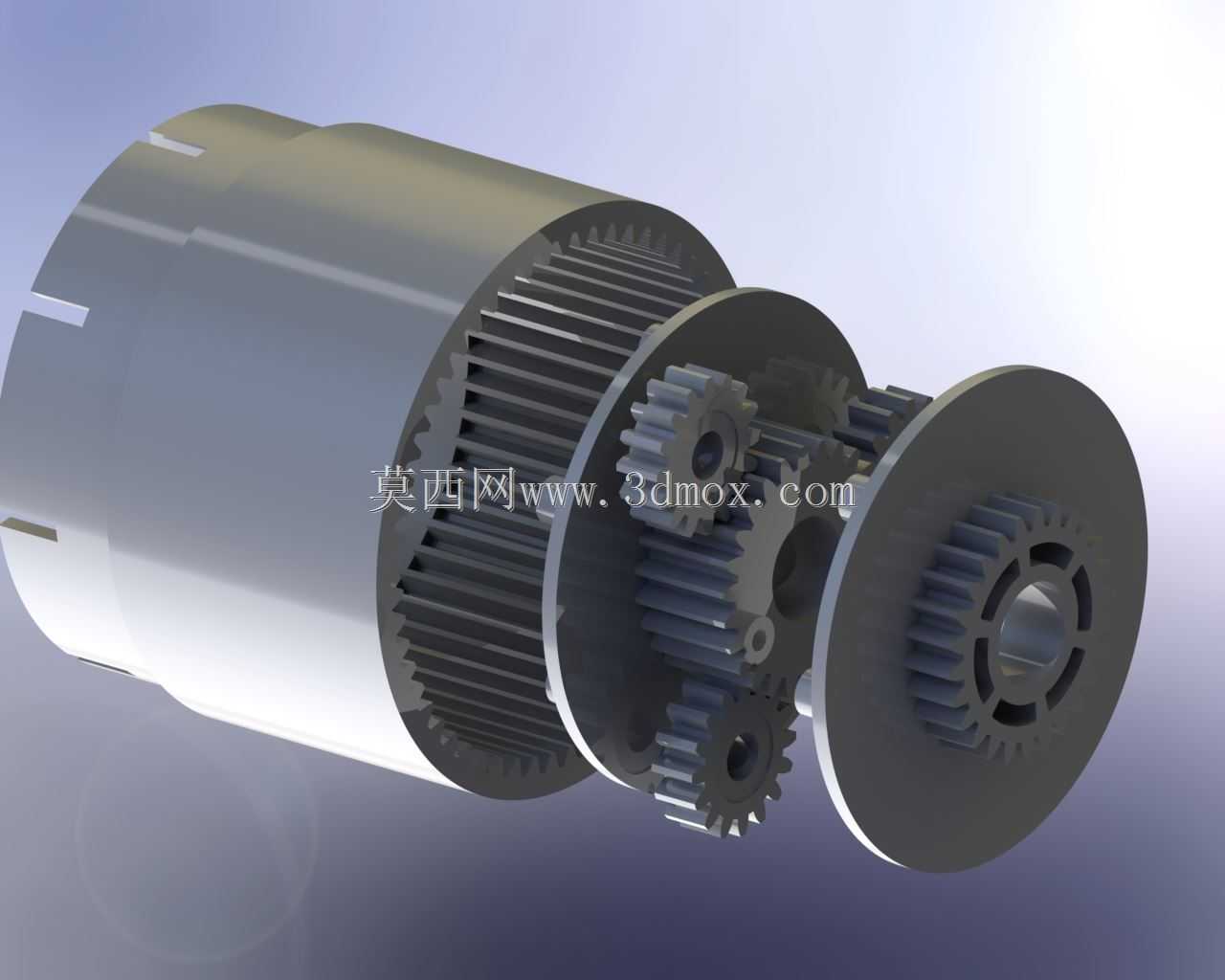

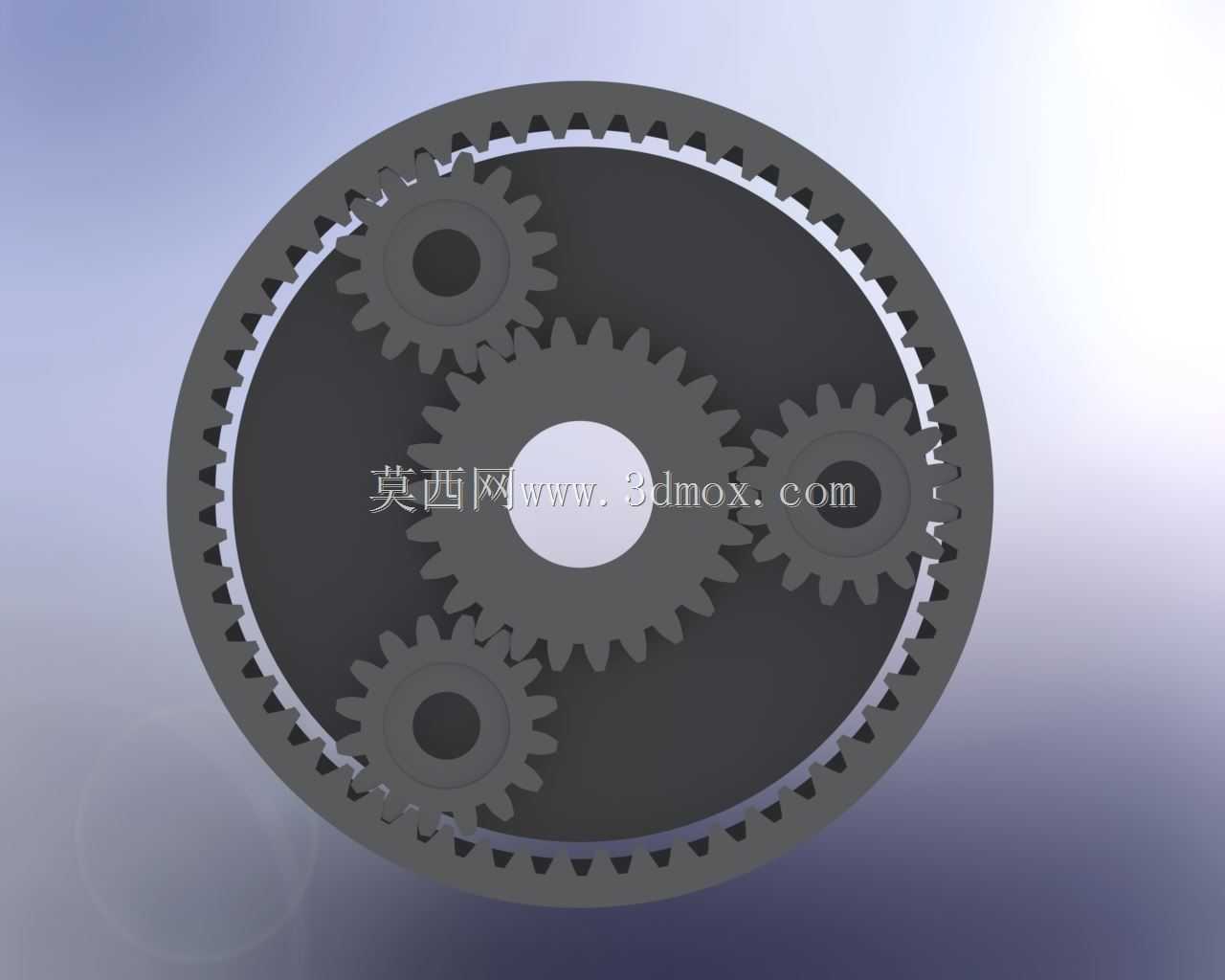

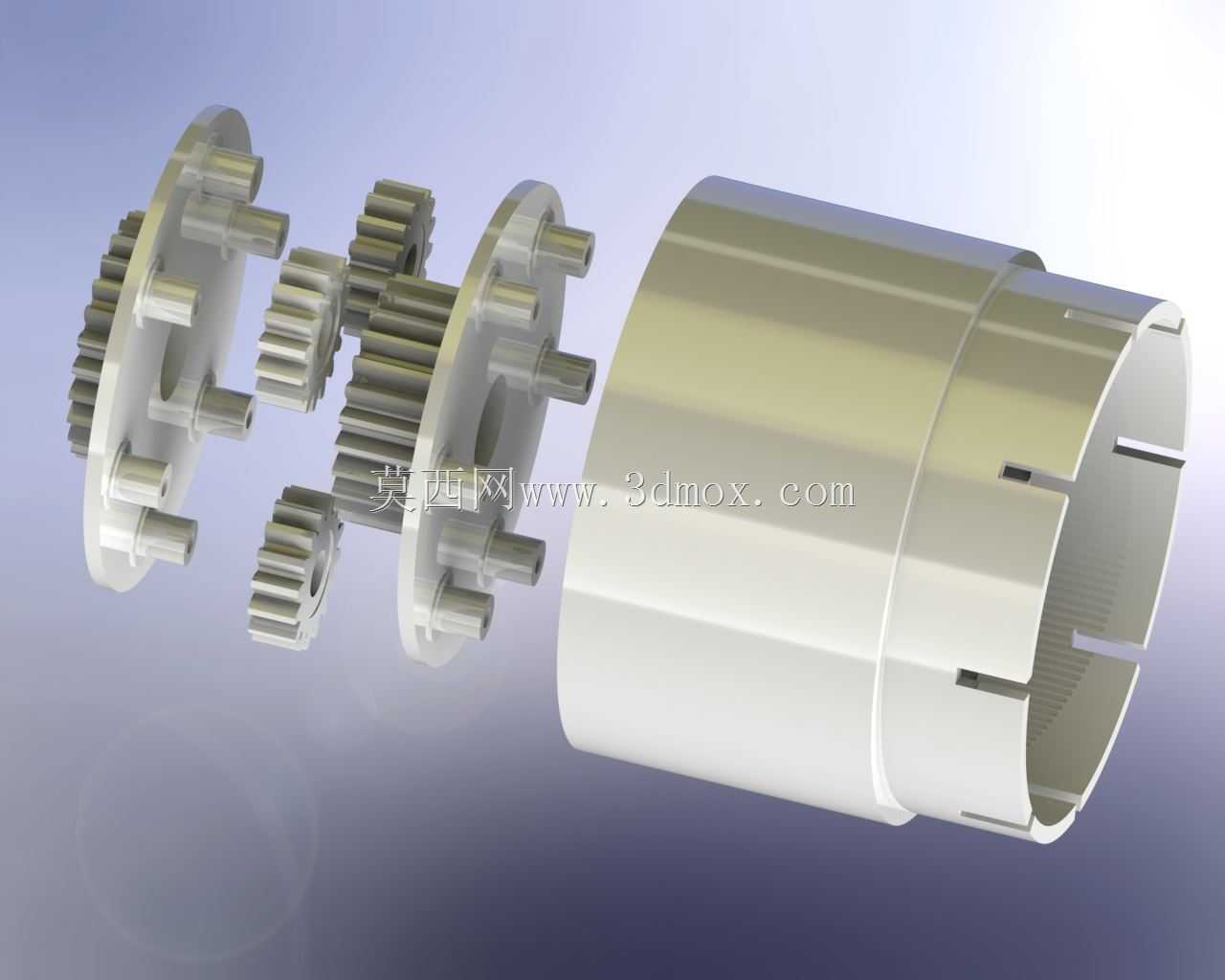

　　这套模数1.5的行星齿轮传动组件，是中小功率传动场景里应用极广的结构方案，常见于伺服传动末端、小型自动化设备动力传输单元、精密工位回转驱动等工况，核心作用是在紧凑的安装空间内实现大减速比动力传递，同时保证同轴传动的对中精度，降低传动链的偏载损耗。从结构设计逻辑来看，这套组件采用了典型的NGW行星传动构型，内齿圈集成在筒状壳体内部，行星架上均匀布置多颗行星轮，太阳轮作为动力输入端与驱动轴配合，动力从太阳轮输入后，经行星轮分流传递，最终通过行星架或者固定内齿圈的方式输出扭矩，相比平行轴齿轮结构，同减速比下体积能缩小40%以上，承载能力因为多齿啮合的特性也有明显提升。在实际设计过程中，首先要明确安装边界的约束：

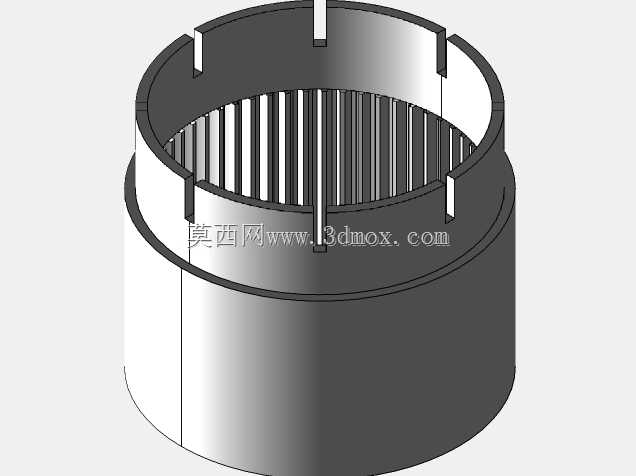

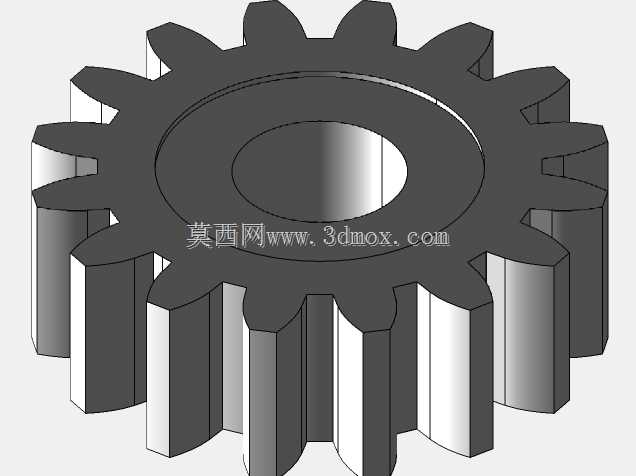

　　筒状壳体的外圆是主要的安装定位面，壳体端部的卡槽用于和设备基座做周向防转固定，输入端的太阳轮轴伸要匹配驱动单元的轴孔公差，行星架的输出端接口要适配负载端的连接尺寸，所有配合面的公差选择要兼顾装配便利性和传动精度，比如行星轮与行星销的配合采用间隙配合保证转动顺畅，内齿圈与壳体的配合采用过渡配合避免周向窜动。功能特性上，这套模数1.5的齿轮组采用了标准渐开线齿形，齿向做了微观修形处理，能降低啮合过程中的冲击噪音，多行星轮均布的设计让每颗齿轮承受的载荷大幅降低，在频繁正反转的工况下也能保证较长的使用寿命，同时同轴输入输出的结构不需要额外做传动换向，能大幅简化配套设备的整体结构布局。设计过程中还要考虑装配工艺性，

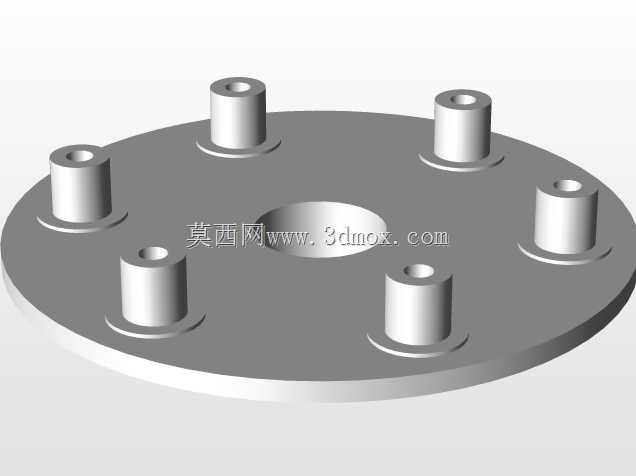

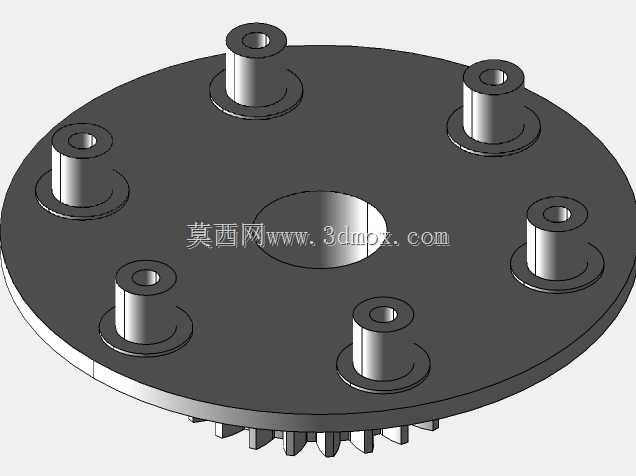

　　行星架上的行星销孔位置度公差需要严格控制，保证各行星轮与太阳轮、内齿圈的啮合间隙均匀，避免出现个别轮齿载荷过载的情况，筒状壳体的内齿圈加工时要保证齿圈与壳体外圆的同轴度，防止装配后出现传动卡滞的问题。在实际选型应用时，要根据负载的额定扭矩、峰值扭矩、输入转速来匹配对应的齿轮模数和行星轮数量，这套模数1.5的组件适配输入转速不超过3000rpm、额定输出扭矩在50N·m以内的工况，安装时要保证输入端与驱动单元的同轴度误差不超过0.05mm，避免额外的径向力作用在齿轮轴上，加速齿面磨损。日常运维中，这类行星传动组件需要填充适配的润滑脂，在连续运转的工况下要定期检查润滑状态，避免干磨导致齿面点蚀、胶合失效，相比谐波传动结构，这类行星齿轮组件的抗冲击能力更强，对使用环境的要求更低，在工业自动化、小型输送设备、精密回转工作台等场景都有很高的应用性价比。
