立式工业气液分离脱气装置结构设计

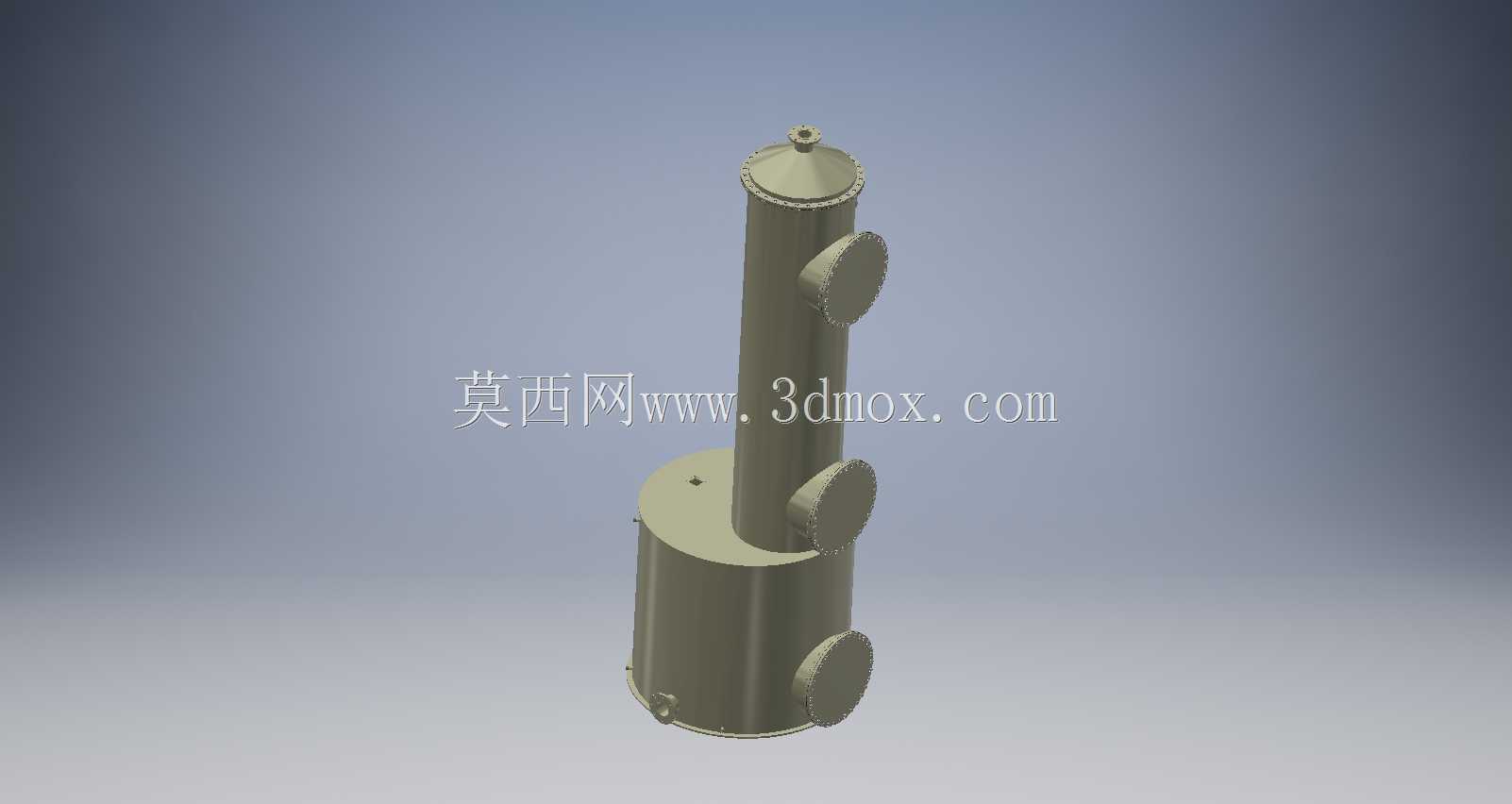

　　在石油炼化、食品饮料加工、制药纯化水制备、锅炉给水预处理等多个工业生产场景中，流体介质内裹挟的游离气、溶解气若未提前脱除，会直接导致后续输送泵出现气蚀损伤、计量仪表数据失真、反应釜内工艺参数波动、换热面气阻降低换热效率等一系列工程问题，这类立式脱气装置正是针对这类工况开发的核心气液分离处理设备。该装置采用上下分段式立式罐体结构，下段为扩容沉降腔，中段为传质脱气柱体，上段为集气排气段，整体采用立式安装布局，相比卧式同处理量设备可节省60%以上的地面安装占地，适配厂房内层高充足但平面布置空间紧张的安装场景。设计阶段首先依据目标处理介质的流量、含气率、操作压力参数确定罐体通径，下段沉降腔的容积按照介质停留时间3-5分钟计算，

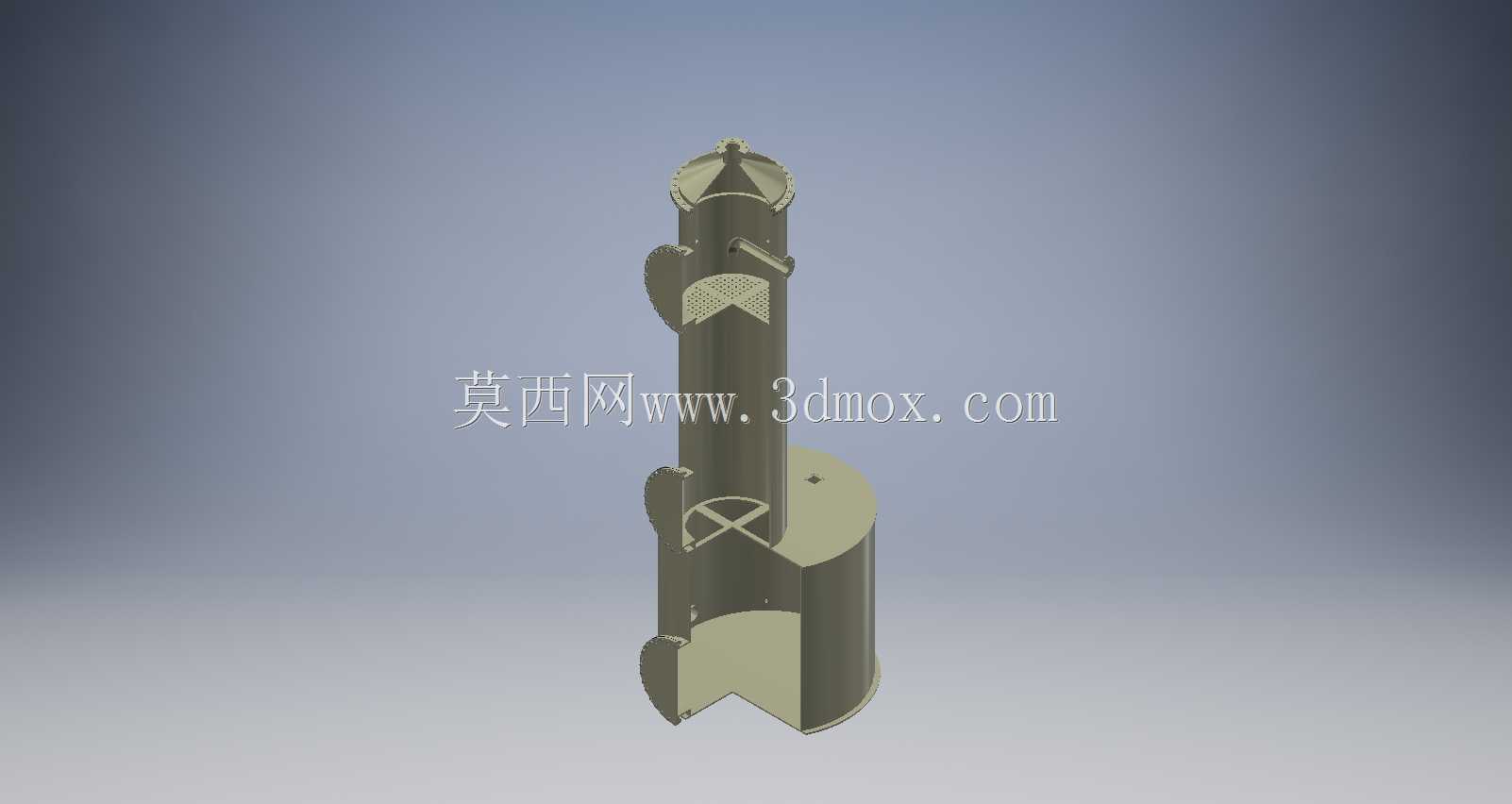

　　确保进入腔体内的流体流速快速降至0.1m/s以下，依靠密度差实现大体积游离气泡的初步上浮分离；中段柱体内部可根据工况需求加装规整填料、折流板或者真空脱气组件，流体在柱体内沿填料表面形成均匀液膜，延长气液接触分离路径，将溶解在介质内的微小气泡逐步析出上浮；上段集气腔设置独立排气接口，可配套自动排气阀或者真空抽气系统，将析出的气体集中引出设备外，脱气完成后的介质从下段腔体的出料口输送至后续工艺环节。设备外壁设置的三个侧向接口分别对应不同工艺功能，下段侧向接口可作为检修人孔、排污口或者备用进料口，中段侧向接口可作为进料口、液位计安装口或者在线检测仪表接口，上段侧向接口可作为辅助排气口或者压力检测接口，所有接口的法兰凸缘尺寸、

　　密封面形式均匹配通用工业管道标准，无需额外制作过渡连接件即可完成现场管道对接。建模过程中严格控制罐体壁厚、封头曲率、接口方位的尺寸精度，所有安装边的螺栓孔位置均按照对应压力等级的法兰标准排布，安装边界预留足够的法兰操作空间与检修通道，设备底部设置的三个支脚可适配预埋地脚螺栓或者焊接安装在钢制操作平台上，整体重心沿罐体中轴线分布，运行过程中无偏载力矩，无需额外加装辅助支撑结构。不同于小型在线脱气滤芯装置，该类塔式脱气设备可适配大流量连续生产工况，脱气效率可达95%以上，能够有效脱除介质内10μm以上的游离气泡与大部分溶解气体，从源头避免气蚀、气阻等问题对后续生产环节的干扰，结构上无复杂运动部件，日常仅需定期打开下段排污口排出沉积杂质即可完成维护，长期运行稳定性较强。
