工业级电解液配制槽体结构设计

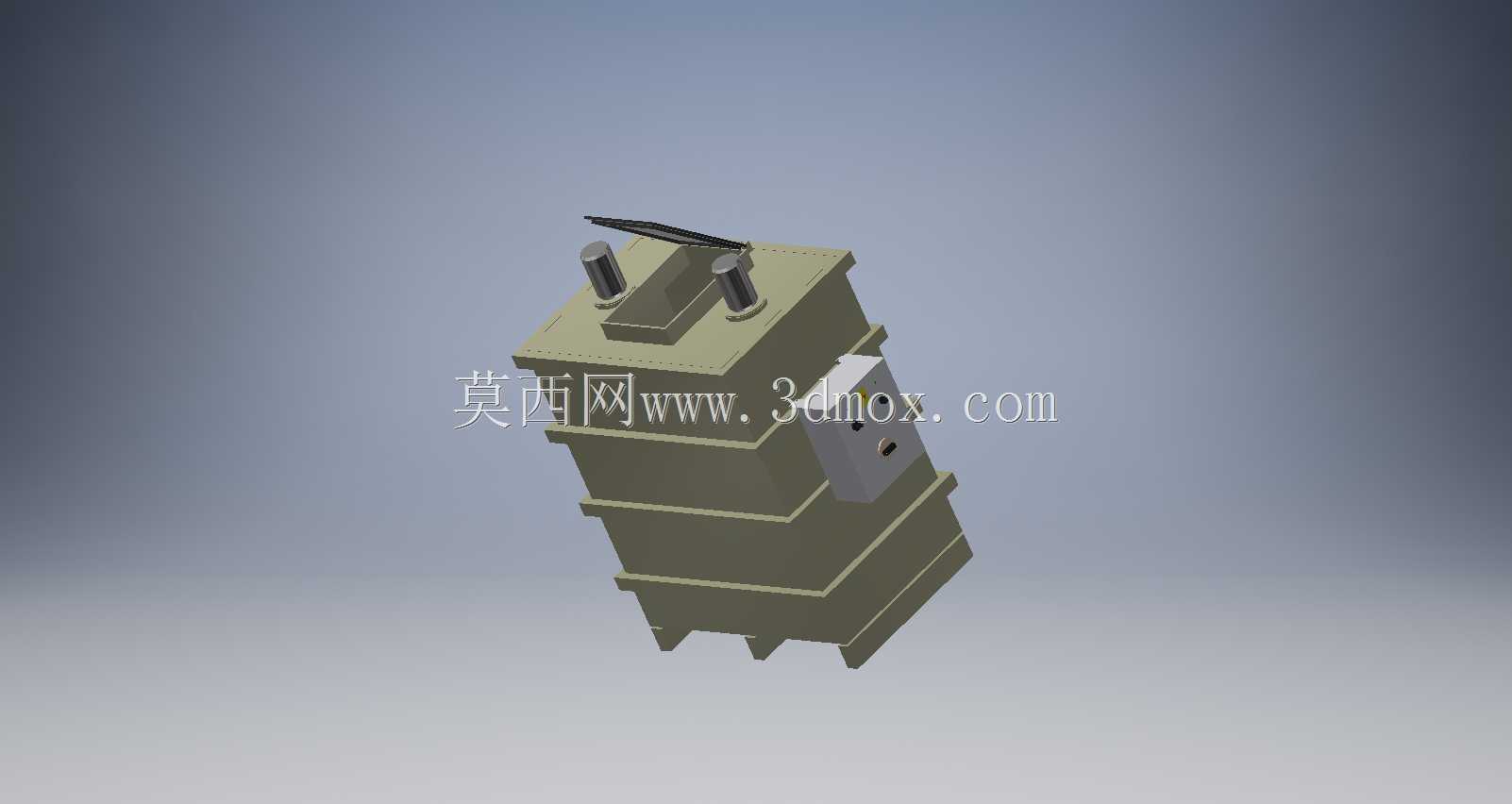

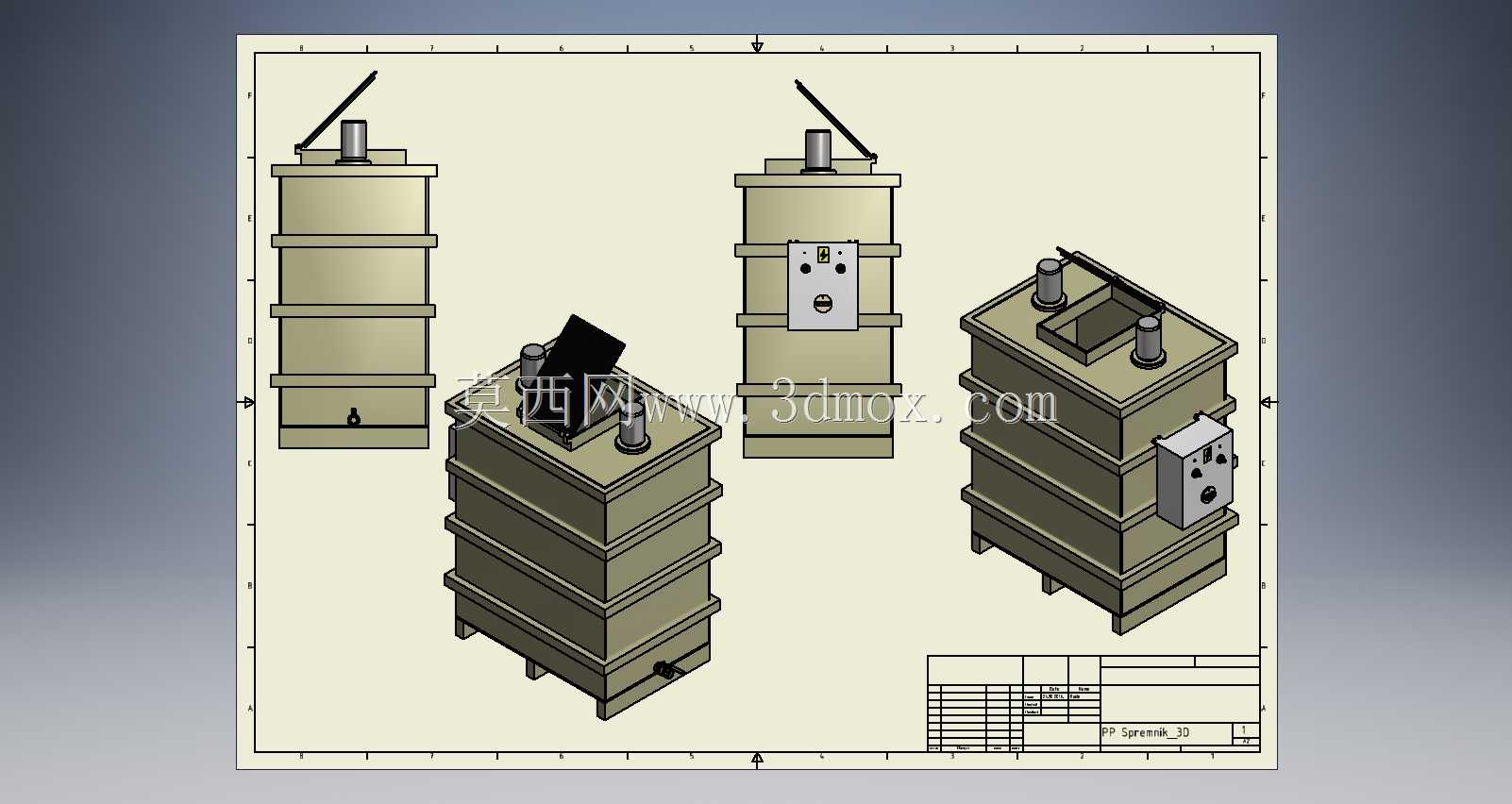

　　在表面处理、湿法冶金、电化学加工等生产场景中，电解液配制环节是保障工艺稳定性的核心前置工序，这款槽体结构正是针对该环节的工况需求完成的三维结构设计。从实际使用场景出发，这类槽体需要长期承载具有一定腐蚀性的电解液介质，同时要满足人工或管路投料、搅拌混配、静置熟化、液位观测、成品转输的全流程操作需求，因此设计过程中优先考量了结构的耐腐适配性与操作便利性。整体采用立式分层堆叠的箱式结构，相较于卧式槽体，立式布局能够在相同占地面积下获得更大的有效容积，适配车间内紧凑的工位排布需求，底部设置的支撑脚将槽体抬离地面，既避免地面积液对槽底的腐蚀，也为底部排液管路的安装、检修预留了足够的操作空间，支撑脚的排布经过载荷校核，

　　满液状态下不会出现局部应力集中导致的槽体变形问题。槽体顶部设置了两个带密封结构的投料/排气接口，可对接固体投料装置或排气收集管路，避免配液过程中挥发的腐蚀性气体散逸到车间环境中，顶部附带的可开合盖板结构，能够在配液完成后封闭槽口，减少外界杂质落入电解液造成的成分波动，同时降低溶剂挥发损耗。槽体侧壁预留的仪表安装位，可根据实际工艺需求加装液位计、温度传感器、pH检测探头等监测元件，无需后期在槽壁额外开孔破坏防腐层，安装位的周边做了加强筋结构，避免开孔区域长期受介质压力出现渗漏隐患。分层式的槽壁结构设计，内层采用适配电解液腐蚀特性的材质选型预留，外层为结构承载层，中间可根据保温需求填充保温层，满足部分需要控温配制的电解液工艺要求，

　　层与层之间采用卡扣加密封胶条的拼接结构，既保证整体结构强度，也便于后期内层防腐层的维护更换。槽体侧面的排液接口设置在靠近槽底的位置，配合槽底的微倾斜设计，能够在排液时最大限度排空槽内残液，减少不同批次电解液配制时的交叉污染，接口的法兰尺寸符合通用化工管路标准，可直接对接车间现有输液管路，无需额外制作转接头。从安装边界来看，这款槽体的外形尺寸适配标准工业车间的门洞宽度，可整体完成进场安装，无需现场拆分拼接，槽体周边预留的操作空间满足单人完成投料、观测、阀门操作的需求，顶部接口的高度适配常规操作平台的高度，操作人员无需登高即可完成大部分日常操作。结构设计过程中对槽壁的厚度做了针对性的强度校核，满液状态下槽壁的变形量控制在工艺允许范围内，不会因为长期承压出现焊缝开裂、层板变形的问题，边角位置均做了圆弧过渡处理，避免应力集中的同时，也减少了介质残留的死角，便于槽体定期清洗维护。
