聚丙烯材质雨水溢流收集装置结构设计

　　在建筑屋面排水、市政海绵城市渗滤系统、小型场地雨水导排场景中，这类聚丙烯材质的溢流构件是整套排水系统里容易被忽略但直接影响运行稳定性的部件。日常降雨时，屋面或场地的雨水会顺着收集管路进入储水或下渗模块，当瞬时降雨量超过常规管路的输送能力、或是进水口被落叶杂物局部堵塞时，多余的雨水就会通过这个溢流装置的侧部接口快速导出，避免积水漫过收集面倒灌进建筑内部或是冲蚀周边铺装层。

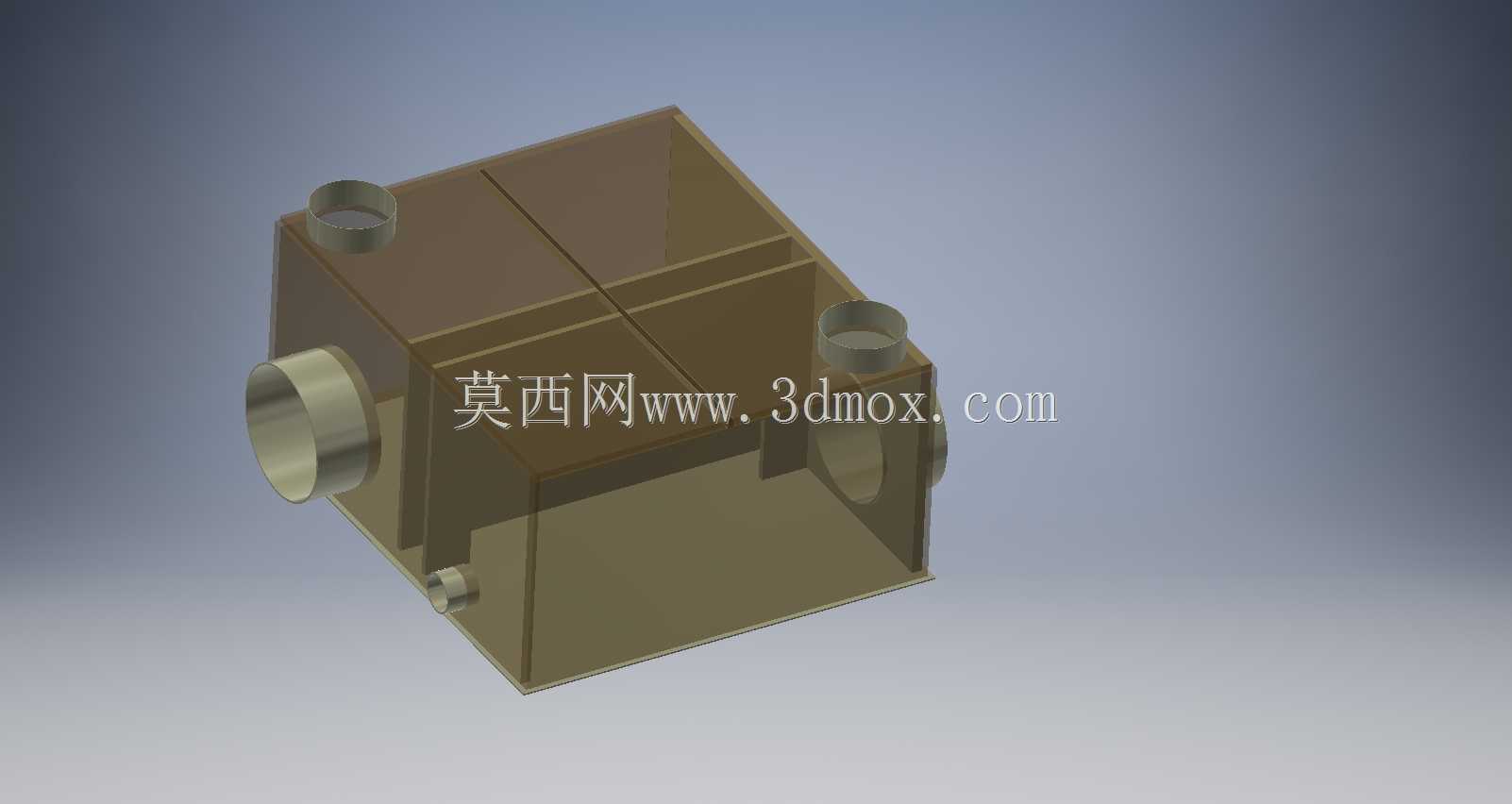

　　从结构设计逻辑来看，整个壳体采用一体注塑的方形腔体结构，没有多余的外置加强筋，一方面是因为聚丙烯材料本身的耐冲击、耐水腐蚀特性足够应对户外露天的使用环境，方形的外壁可以直接贴合安装在混凝土雨水井壁、模块化储水箱体的侧壁上，不需要额外定制弧形适配基座，安装时只需要在贴合面打密封胶配合膨胀螺栓固定即可，安装边界的容错空间比圆形溢流构件更大。顶部预留的两个小直径接口是用来连接通气管路的，当腔体内快速过流时，通气管可以平衡腔体内部的气压，避免出现气堵导致溢流排水不畅的问题，侧部伸出的大直径接口是溢流的主出水通道，直接对接下游的排水管网，接口的外径尺寸匹配常规的PVC排水管材标准，现场施工时可以直接用标准管件粘接，不需要额外做变径处理。

　　设计时特意将进水侧的开口高度设置在常规雨水收集口标高以上3厘米，只有当收集区的水位上升到这个阈值时，水才会进入溢流腔体，平时的小流量雨水会正常进入收集管路，不会出现常规排水和溢流水流混流导致的管路负载过大问题。腔体内部没有设置活动的翻板或是浮球结构，完全依靠水位差实现溢流功能，这种无运动部件的设计能大幅降低后期的维护频率，毕竟这类构件大多安装在地下井室或是屋面隐蔽位置，后期检修的人工成本很高，减少活动部件就意味着减少故障点，聚丙烯材料本身的抗老化性能也能保证在户外日晒雨淋的环境下有足够的使用寿命，不会像金属构件那样两三年就出现锈蚀漏水的问题。

　　从安装尺寸来看，整个方形壳体的边长控制在20厘米以内，主出水接口的公称直径是110毫米，和民用建筑排水常用的管材规格完全匹配，顶部的通气接口直径是20毫米，可以对接常规的透气管路，安装时只需要保证主出水接口的标高低于溢流进水口标高2厘米，就能形成顺畅的重力流排水，不需要额外设置动力提升装置，完全依靠重力实现溢流排水，整套系统的运行没有额外能耗。在实际项目选型时，只需要根据收集区域的总汇水面积计算对应的溢流流量，匹配对应数量的该类构件即可，方形的结构可以多个并排安装在储水模块的侧壁上，不会出现圆形构件拼接时的间隙密封问题。
