镀锌工艺线配套聚丙烯排气扇结构

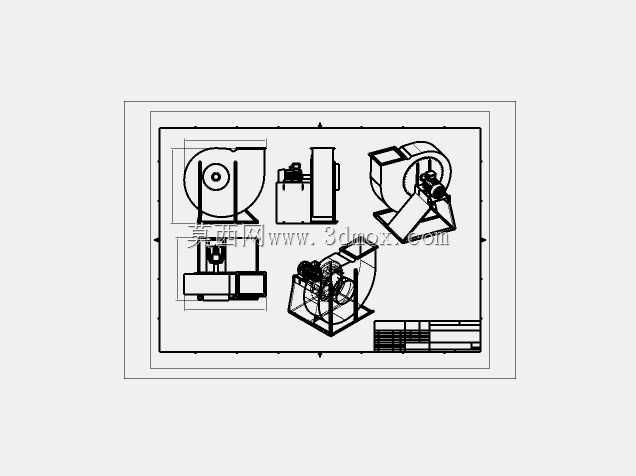

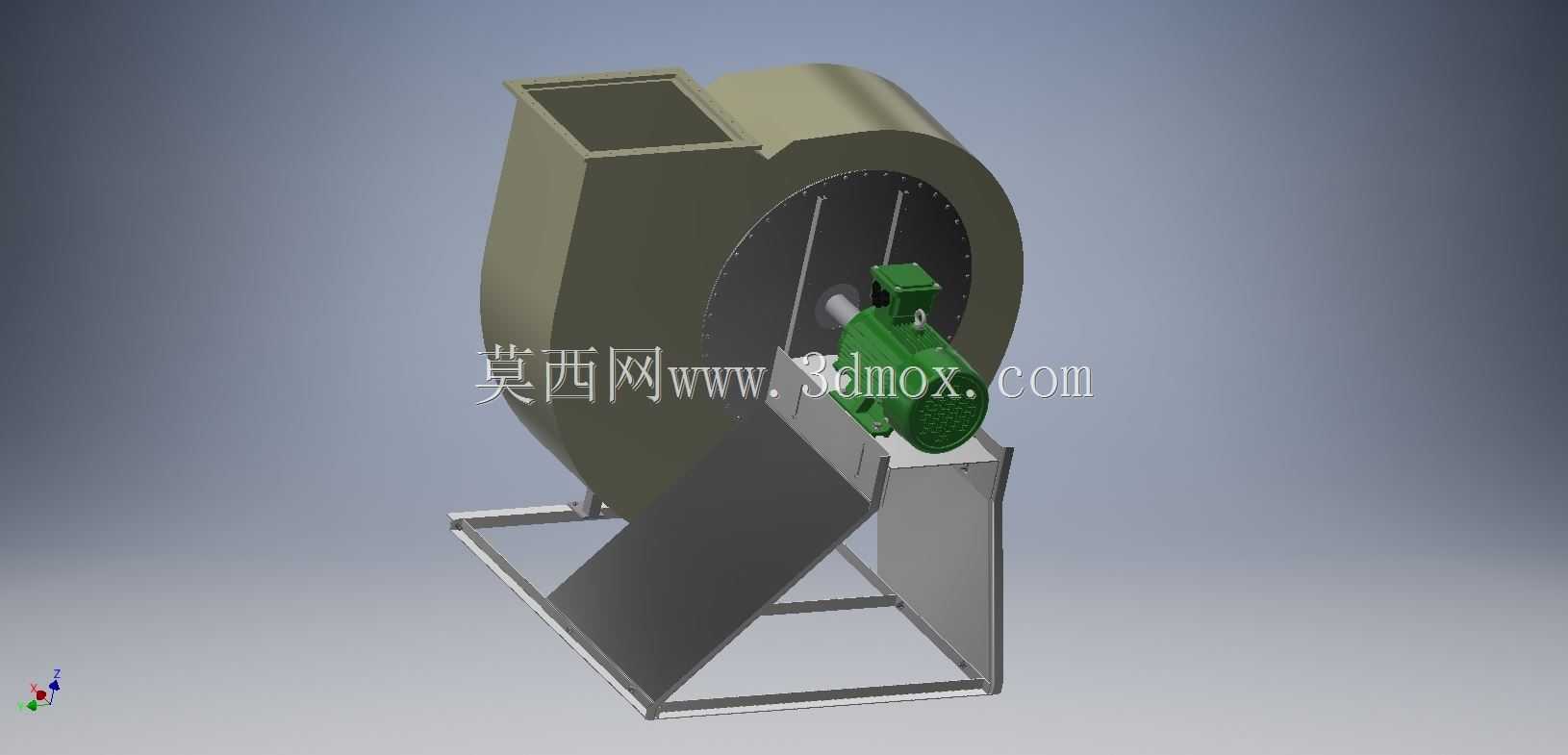

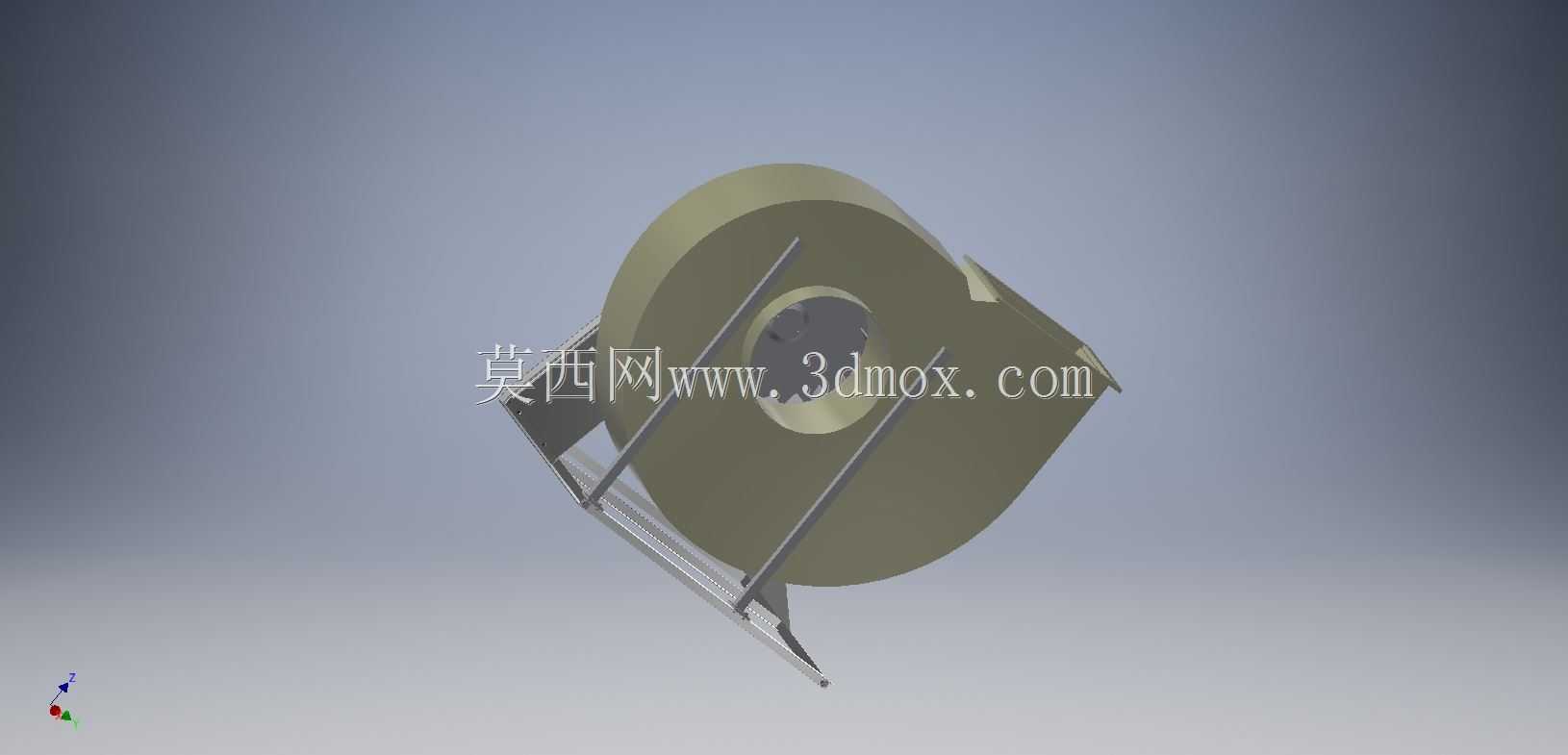

　　在热镀锌连续生产作业场景中，槽体周边会持续逸散含酸雾、锌烟的腐蚀性混合气体，这类气体如果在作业区域滞留，不仅会侵蚀车间内的电气线路、设备金属构件，还会影响一线作业人员的操作环境，这款聚丙烯材质的排气扇就是针对这类强腐蚀工位的排风需求设计的专用部件。整体壳体采用聚丙烯一体成型结构，规避了金属壳体在酸碱气雾环境下易锈蚀、涂层脱落的问题，材料本身的耐化学腐蚀特性，能适配镀锌线酸洗、热镀工位周边的高腐蚀空气介质，不需要额外做衬胶、刷防腐涂层的二次处理，长期运行的维护成本远低于普通钢制离心风机。从结构设计来看，这款排气扇采用蜗壳式流道设计，叶轮与壳体的间隙经过反复校核，既保证气流在蜗壳内的导流效率，减少气流紊流带来的振动和噪音，

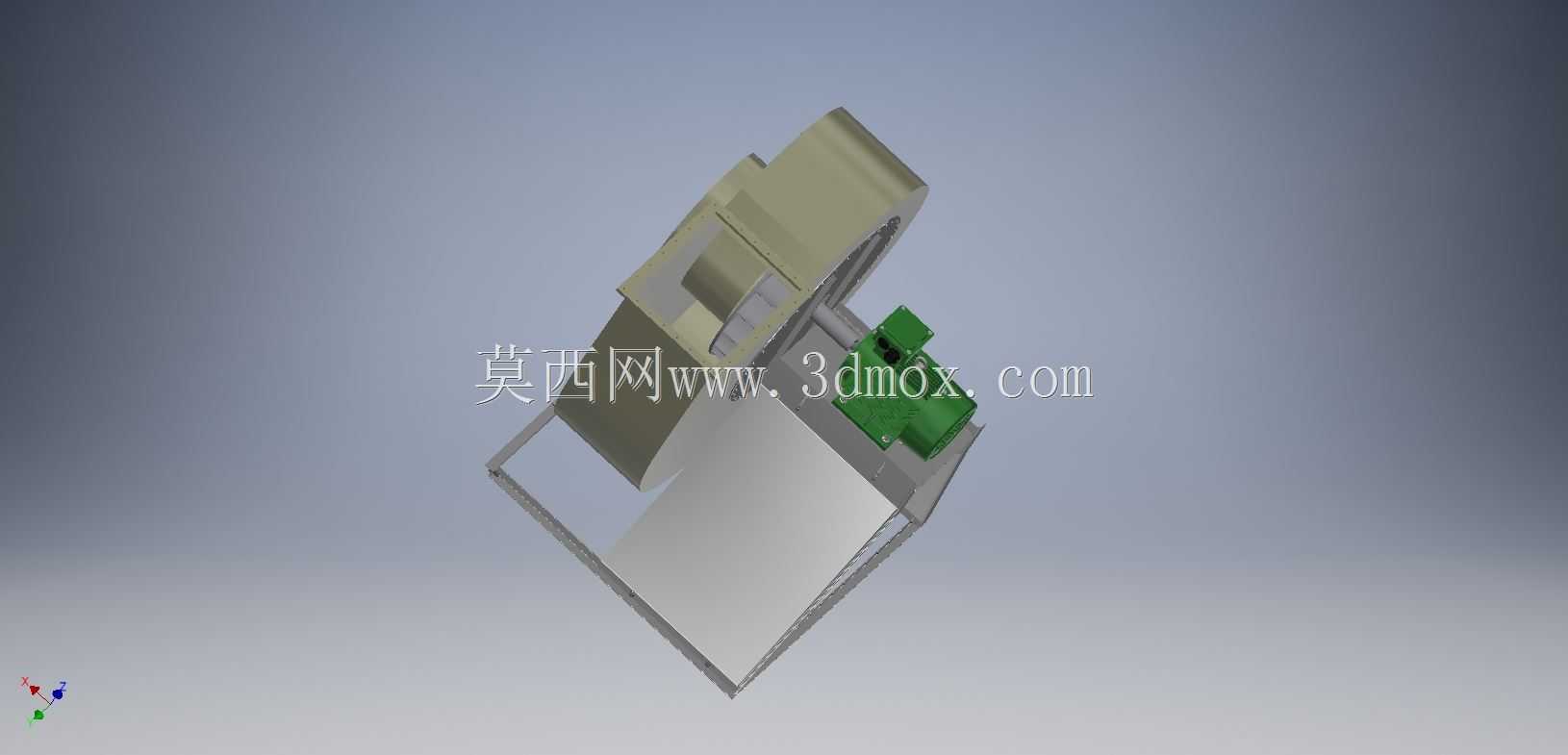

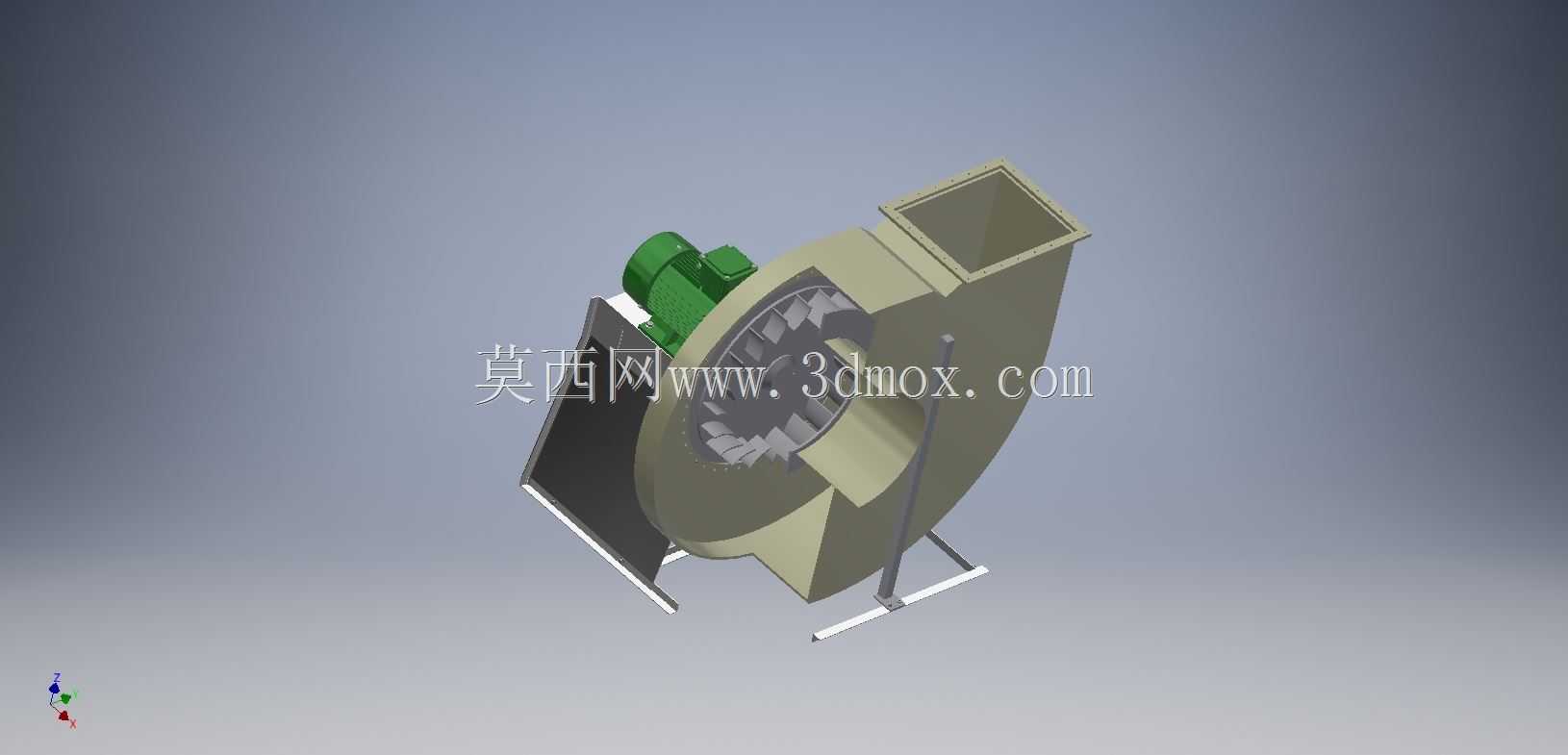

　　也避免了叶轮运转时剐蹭壳体的风险，配套的支架采用同材质聚丙烯折弯成型，安装脚预留了长条形调节孔，能适配不同高度的槽边安装位，现场安装时可以根据槽体的排风罩接口位置，微调设备的安装高度和水平角度，保证排风接口的密封性，减少漏风损失。设计过程中优先考虑了安装边界的适配性，设备的进风口采用标准圆形接口，能直接对接镀锌槽边的排风集气罩法兰，不需要额外做变径接头，出风口的方向可以根据车间的排风管道走向调整蜗壳的安装角度，适配顶排、侧排等不同的管线排布方式。叶轮采用后向式叶片结构，在相同转速下能获得更高的风压，能克服排风管道内的阻力，将槽边逸散的腐蚀性气体稳定输送到废气处理单元，不会出现管道远端风量不足的问题。考虑到镀锌车间内日常会有冲洗地面、

　　槽液飞溅的情况，设备的电机安装位做了抬高隔离设计，电机与蜗壳之间设置密封隔层，避免腐蚀性液体、气雾渗入电机绕组，延长动力部件的使用寿命。支架的受力点经过加强处理，能承受设备满负荷运行时的振动载荷，不需要额外做混凝土基础，直接通过膨胀螺栓固定在槽边的钢平台或者混凝土台面上即可，安装工序简单，后期如果需要调整工位位置，拆卸移位也很方便。流道内壁做了光滑处理，减少粉尘、锌灰在壁面的附着，日常维护只需要定期打开检修口清理内部积尘即可，不需要复杂的拆解操作。
