工业电镀工序用槽体结构设计

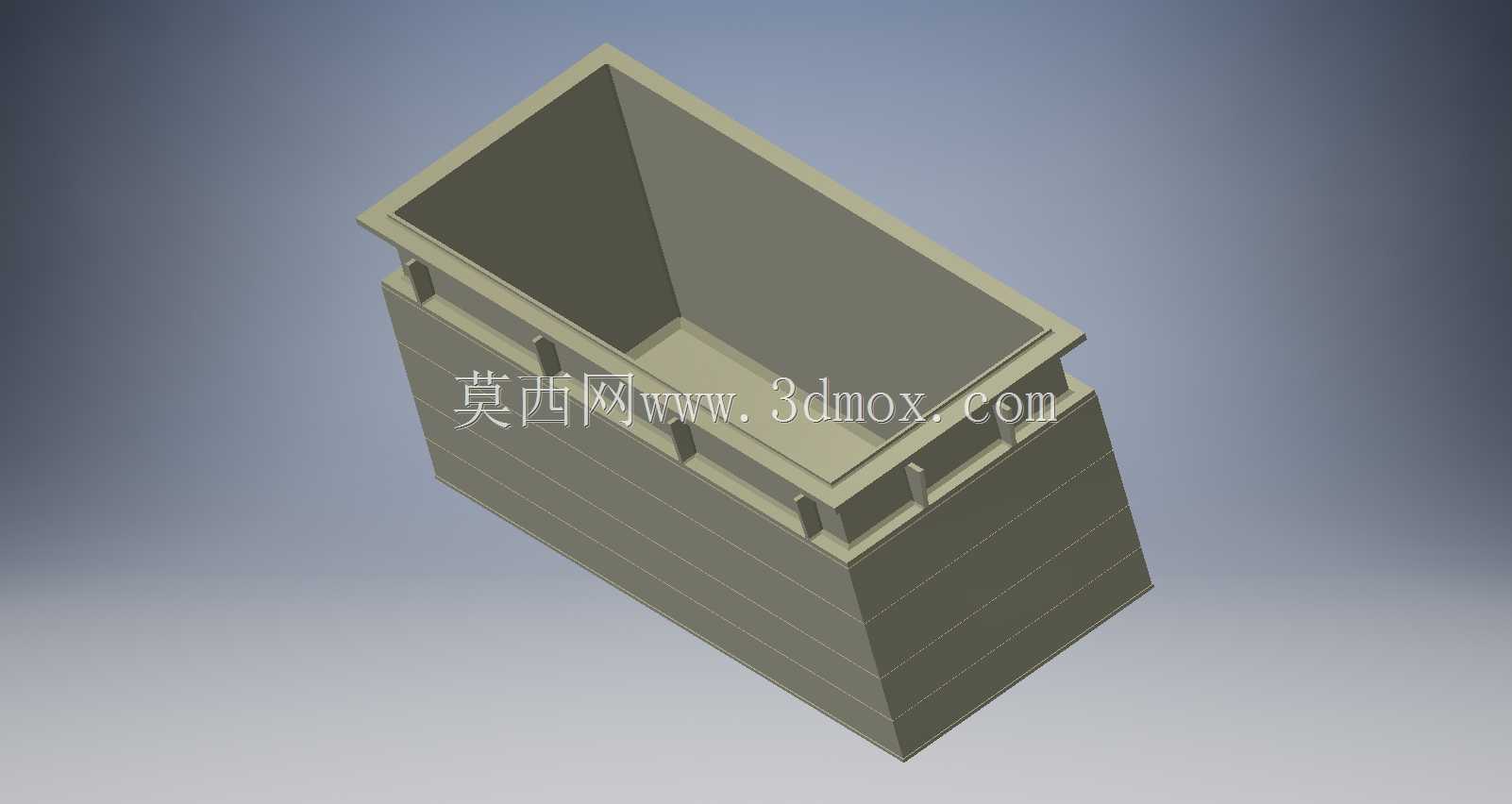

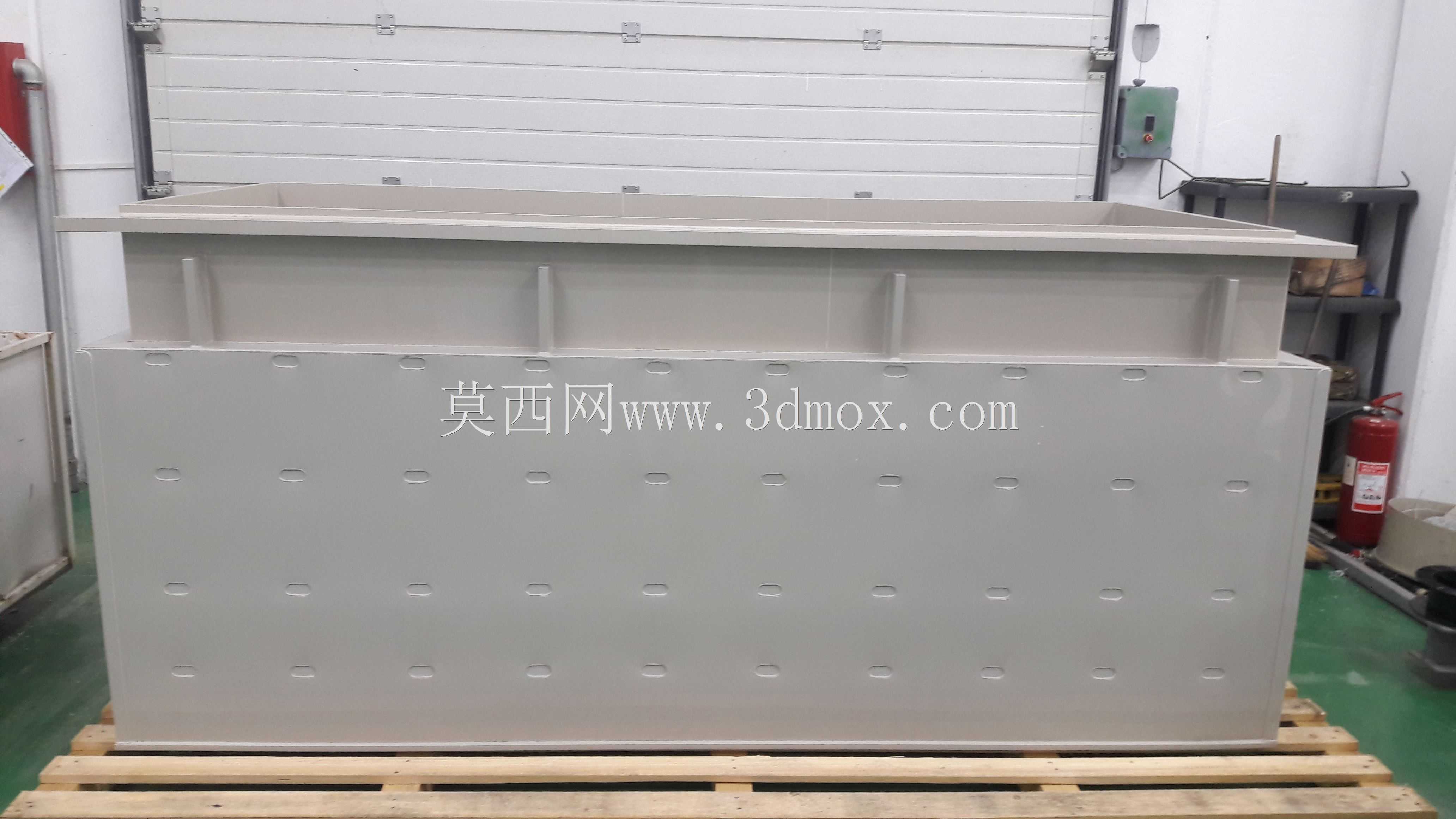

　　在金属表面处理生产线中，镀锌工序是实现钢铁基材防腐能力提升的核心环节，这类槽体作为工序承载核心，需要同时兼顾药液容纳稳定性、工件进出操作便利性、长期耐酸碱腐蚀的结构强度，设计过程中需要结合产线的排布逻辑、单次处理工件的最大尺寸、药液循环管路的布设要求做综合考量。从结构来看，该槽体采用上宽下窄的箱型主体设计，顶部外翻的边沿结构一方面可以强化槽口的抗变形能力，避免长期吊装工件磕碰导致槽口形变，另一方面也可作为槽体放置在产线支架上的搭接承重边，无需额外设计复杂的安装挂耳，就能快速完成槽体在产线工位的定位固定。槽体侧壁设置的竖向加强筋，沿着槽体高度方向均匀排布，能够抵消槽内装满镀锌药液时产生的侧向静压力，避免槽壁长期受液压作用出现鼓胀变形，

　　延长槽体的整体使用寿命。在实际应用场景中，这类槽体既可以适配挂镀生产线的吊装作业需求，顶部预留的操作空间能够满足挂具带着成串工件垂直浸入、提出药液的操作轨迹要求，不会出现工件剐蹭槽壁的问题；也可以适配滚镀生产线的滚筒放置需求，槽体内部的净空尺寸预留了滚筒转动的安全间隙，同时兼顾了药液加热管、阳极板的安装空间，不会因为内部构件挤占导致工件处理有效容积缩水。设计过程中，槽体的壁厚选择需要结合槽体的总容积计算，侧壁加强筋的间距根据液压分布规律做不等距排布，槽体下部液压更大的区域适当缩小加强筋间距，上部液压较小的区域可以适当放大间距，在保证结构强度的前提下尽可能减少材料冗余，控制槽体的整体自重。槽体底部采用平底设计，

　　既能够保证槽内药液排空时无残留积液，方便定期清槽、更换药液的作业操作，也可以让槽体放置在基础支架上时受力均匀，避免局部应力集中导致的槽体焊缝开裂问题。顶部边沿的外翻结构还预留了槽盖放置、槽边抽风罩安装的接口位置，不需要在槽壁额外打孔焊接安装座，减少了焊缝渗漏的风险点，适配表面处理车间的环保通风要求。在安装边界上，这类槽体的外部轮廓尺寸需要匹配产线预留的工位宽度，槽体顶部的操作高度需要结合现场操作人员的作业高度或者吊装设备的最低起吊高度做适配，槽体侧壁预留的管路接口位置需要和车间的药液循环、补加、排空管路的布设高度对齐，减少管路弯折带来的流阻损失。
