双铰接式重载传动连接铰链结构

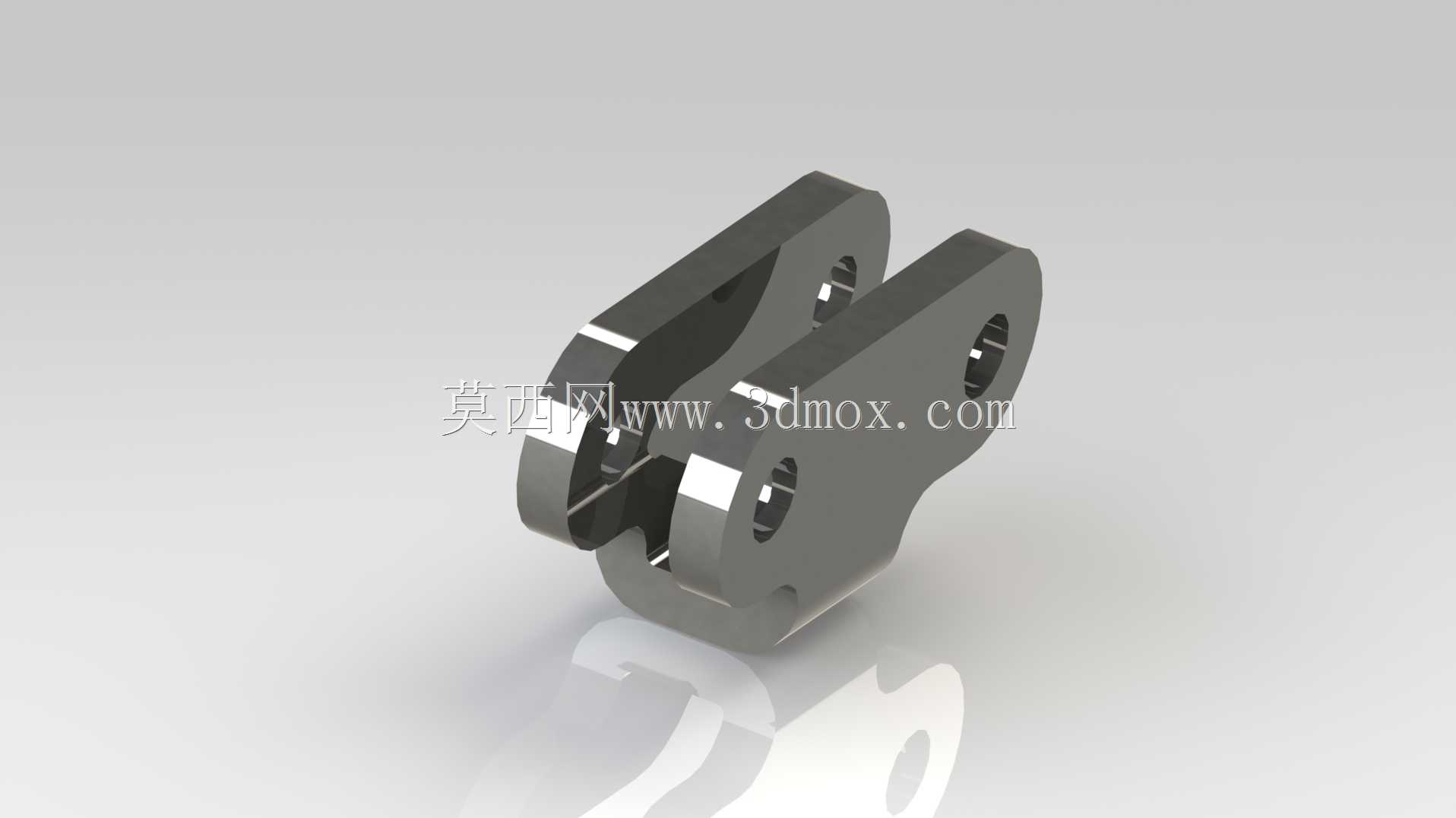

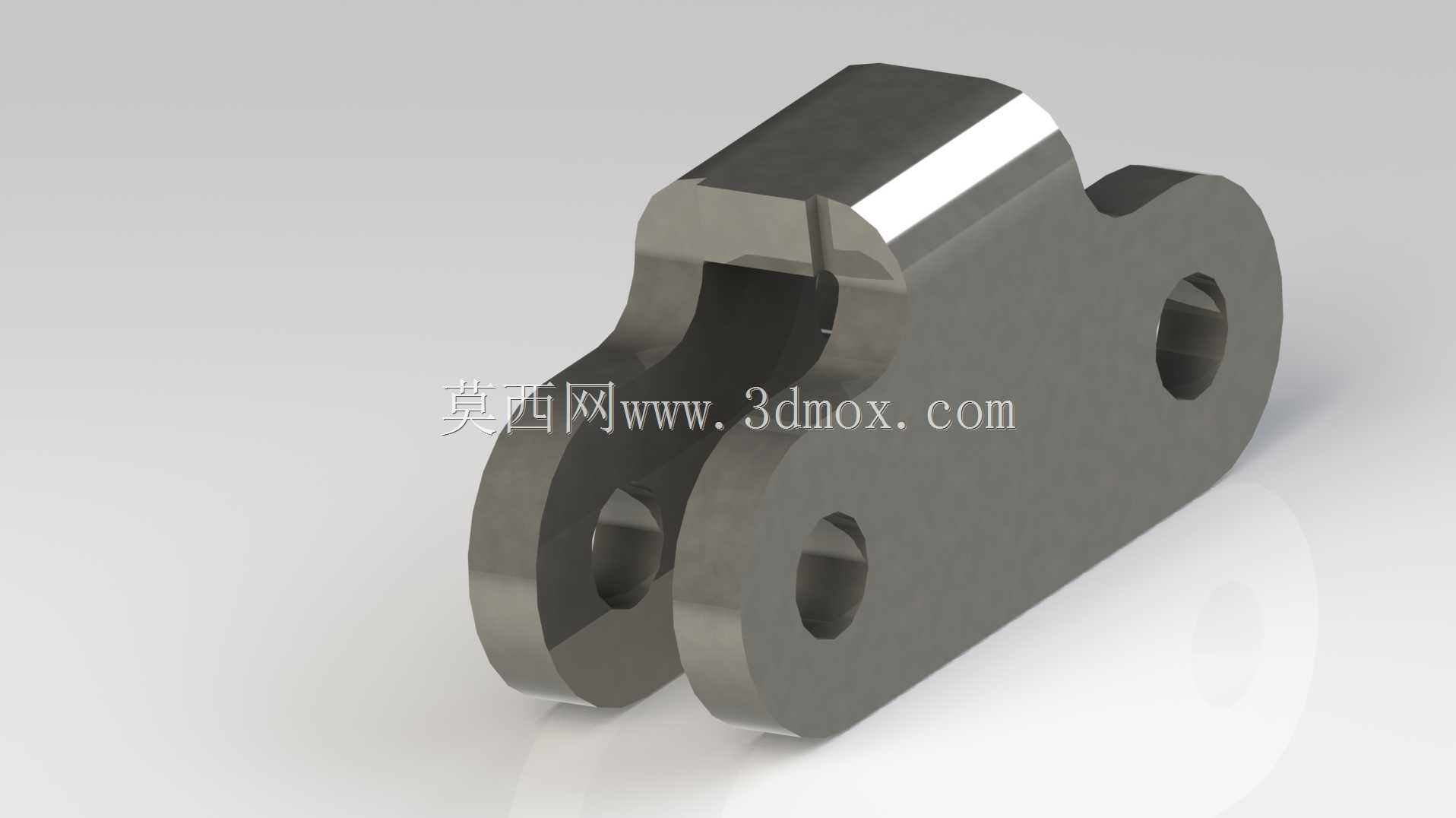

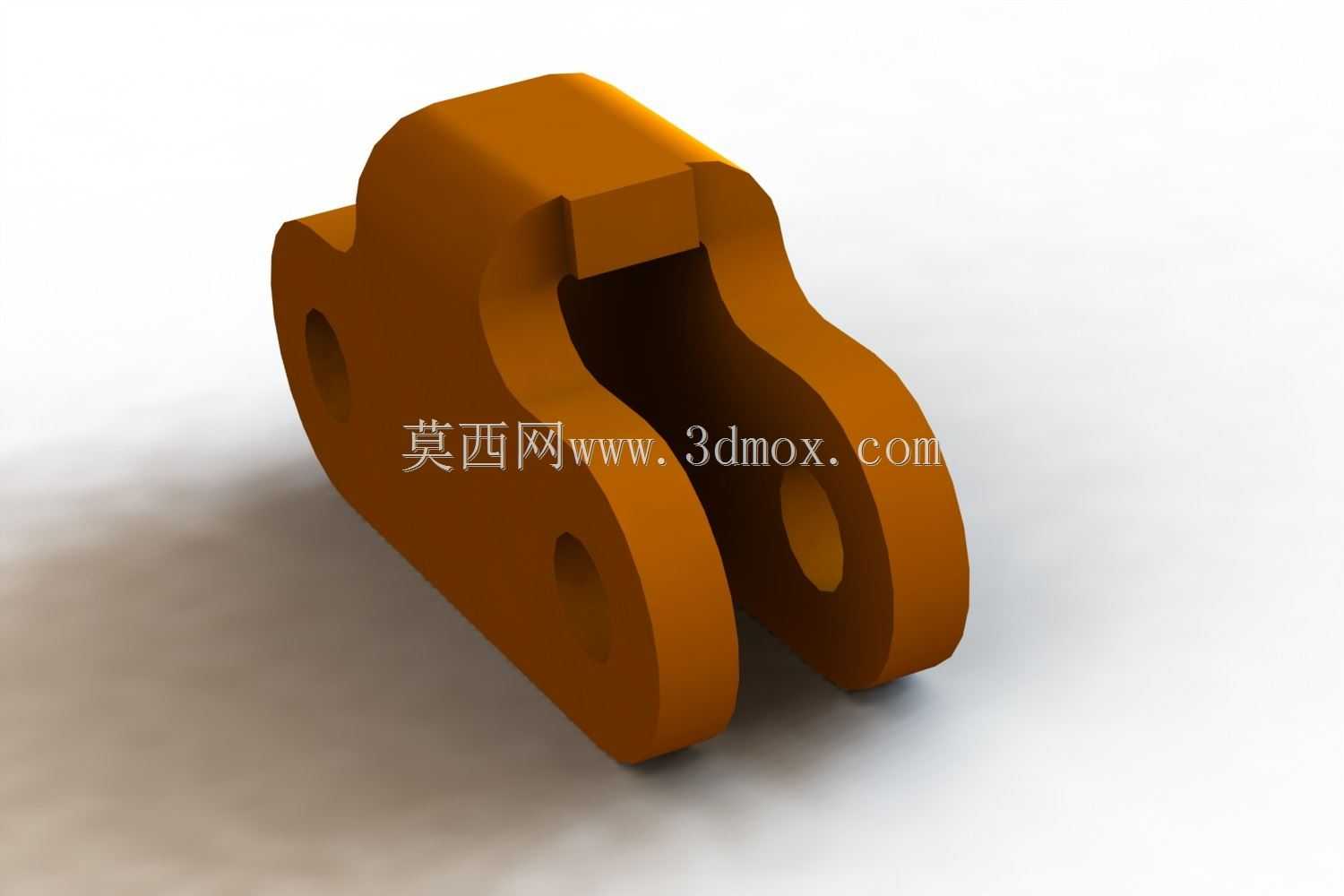

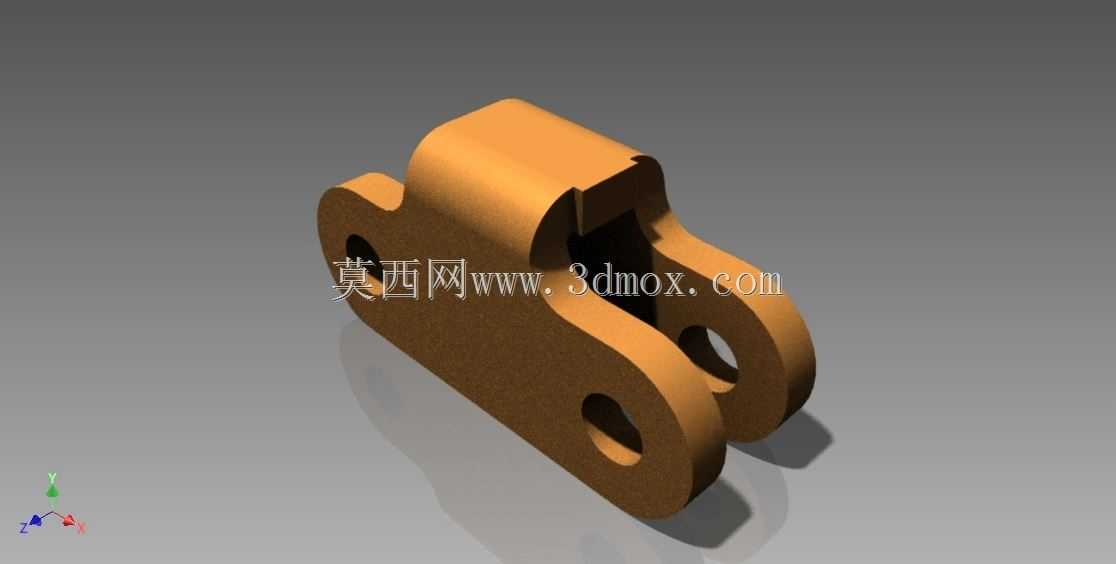

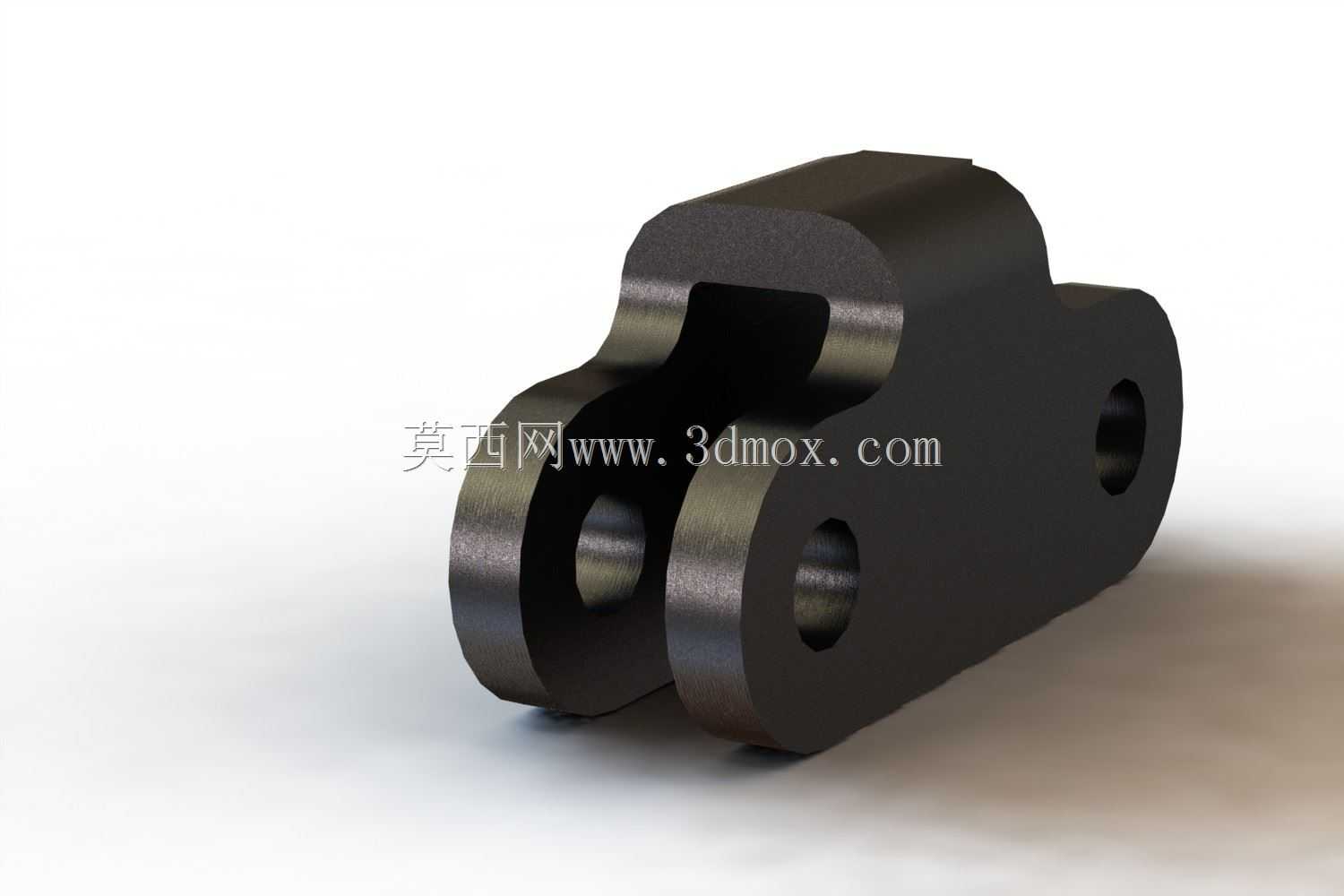

　　这类双铰接连接结构常应用在需要往复摆动、存在一定角度补偿需求的传动链路中，比如轻工输送线的摆杆驱动端、农用机具的杆件联动部位、小型工程机械的操作连杆组里，核心作用是在两个做相对摆动的构件之间传递拉压载荷，同时抵消安装过程中产生的少量同轴度偏差，避免杆件因别劲出现早期疲劳断裂。从结构上看，主体采用对称双夹板式布局，上端的开槽夹口用于卡入配套的主动摆臂端，通过横向销钉完成锁紧固定，夹口的开槽设计预留了一定的装配间隙，能适配摆臂摆动过程中产生的微小位置偏移，不会出现运动卡滞。下端的两个同轴铰接孔分别对应两侧的夹板，穿入销轴后可连接从动杆件，双板支撑的结构相比单耳铰接，能大幅提升销轴的受力均匀性，降低单侧偏载带来的销轴弯曲变形风险，

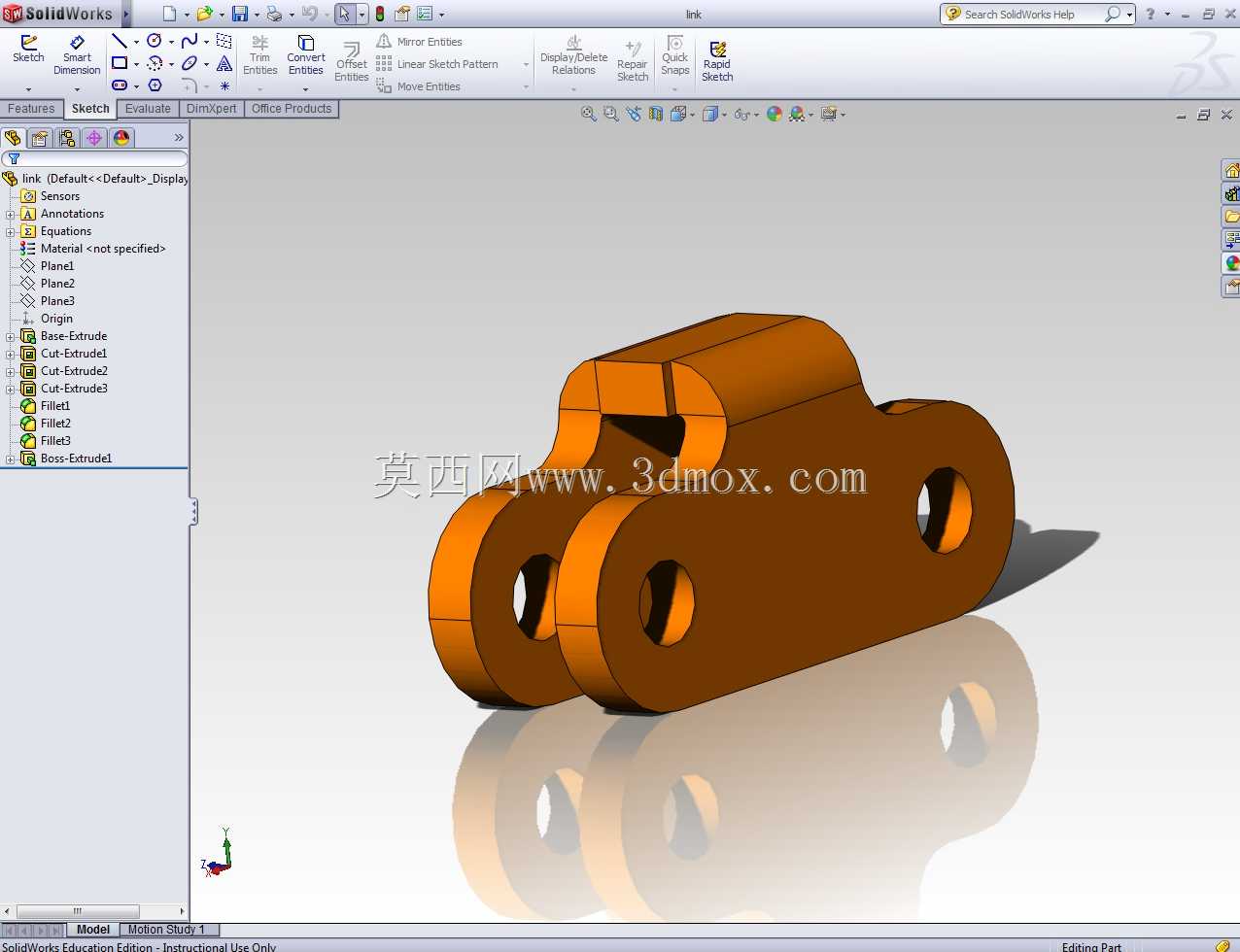

　　孔位的同轴度公差在建模时严格控制在0.02mm以内，避免装配后出现转动阻尼过大的问题。设计过程中首先根据传递的额定拉载荷确定了主体板材的厚度，整体外形轮廓做了多处圆弧过渡，没有尖锐的应力集中棱角，所有孔位的边缘都预留了倒角，既方便销轴装配时的导入，也能消除热处理后的边缘应力开裂隐患。安装边界方面，上端夹口的开槽宽度适配常用的16mm厚度摆臂，下端铰接孔的中心距经过反复校核，匹配对应传动链路的摆角范围，保证在最大摆动角度下，构件和周边相邻部件不会发生运动干涉，主体外侧的轮廓做了收窄处理，在保证结构强度的前提下尽可能减少整体重量，降低运动过程中的惯性冲击。这类连接件在实际使用中不需要额外的润滑注油结构，

　　配合自润滑衬套使用即可满足长期往复运动的耐磨需求，建模时所有的配合面都预留了合理的公差间隙，装配后铰接处的转动阻尼均匀，没有松旷或卡紧的问题，能适应多粉尘、轻度潮湿的常规工业作业环境，不需要做特殊的密封防护即可稳定工作。
