商用拼装式小型冷库整体结构设计

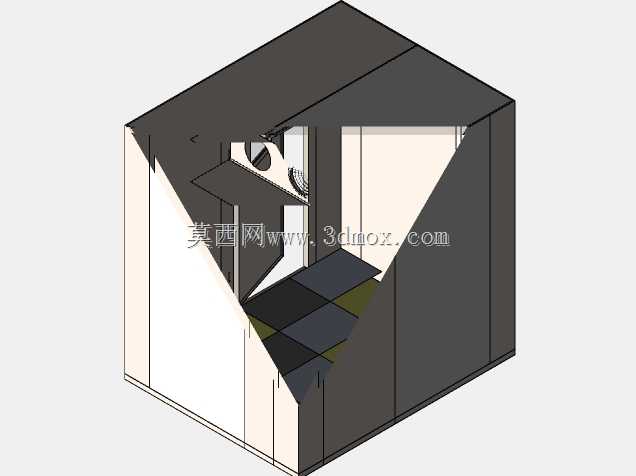

　　本次呈现的拼装式小型冷藏空间结构，主要面向餐饮门店后厨、生鲜零售点位、社区果蔬经销点这类小体量冷链存储场景，可满足0-10℃区间的恒温保鲜存储需求，用来存放果蔬、乳制品、半成品餐食、需低温保存的包装食品等货品，相比整体式商用冷柜，这类拼装结构可根据现场场地条件灵活调整排布，适配不规则边角空间的安装需求。从结构设计逻辑来看，整体采用夹芯保温板拼接的框架式结构，六面围护板均为预制模块化构件，板间采用凹凸卡扣配合密封胶条实现拼接密封，避免冷量从拼接缝隙处泄漏，降低制冷机组的运行负载。围护板外侧采用彩钢板作为防护面层，内侧为食品级接触面板，中间填充高密度聚氨酯保温层，保温层厚度根据常规存储温区需求做了匹配设计，可保证在常规35℃环境温度下，

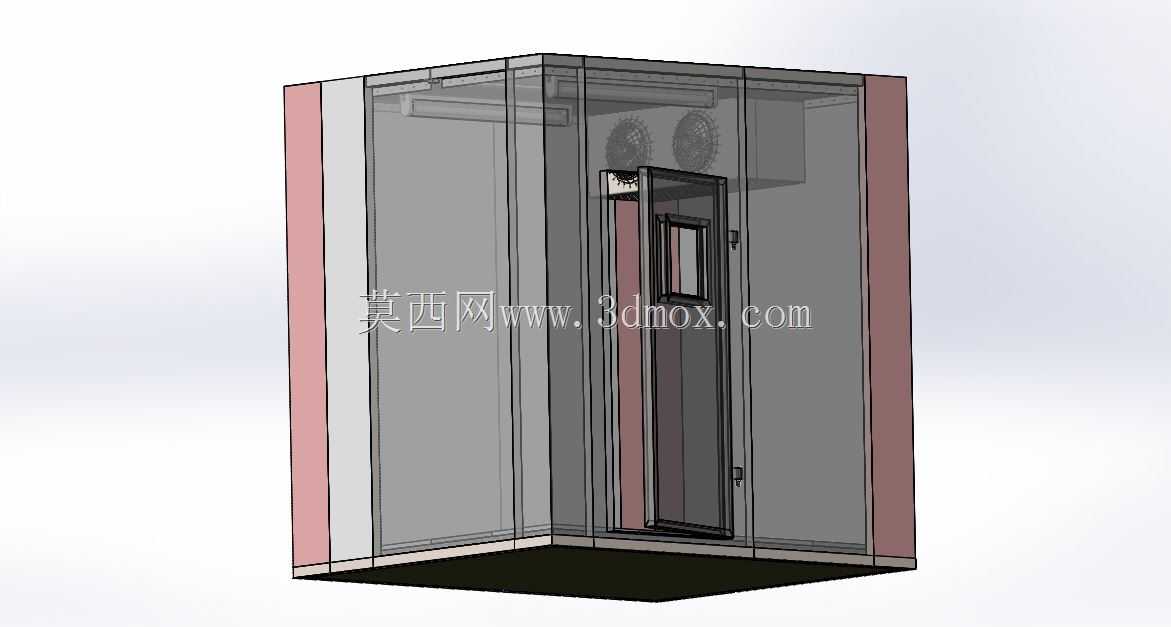

　　围护结构的冷量损耗控制在合理区间。门体采用侧开式铰链结构，门体上设置了小型观察窗，无需开门即可查看内部存储货品的状态，减少开门带来的冷量流失，门体周边设置了多道磁吸密封胶条，配合可调节的铰链压紧结构，保证门体关闭后的密封性能，门体上同时设置了内侧应急开启结构，避免人员误入后被困的安全隐患。内部顶部预留了制冷机组的安装位，可适配吊顶式冷风机的安装，顶部同时预留了冷凝水排水管路的走管空间，围护板的拼接位置均做了导水坡度设计，避免凝露积水滴落到存储货品上。安装边界方面，整体结构的底部设置了一体式承重底座，底座采用镀锌方管焊接框架，上铺防滑承重面板，可均匀承载内部货架及存储货品的重量，无需额外做地面承重加固，

　　安装时仅需保证放置地面的水平度误差控制在允许范围内即可，整体拼装完成后无需额外做现场焊接作业，所有连接构件均为预制标准件，可实现快速拆装转运，适合临时存储点位或者需要经常调整场地布局的使用场景。结构设计时充分考虑了日常运维的便利性，所有围护板均可单独拆卸，若某块板出现保温层破损或者面层损坏，可单独更换对应板块，无需整体拆解整个冷藏空间，内部的边角位置均做了圆弧过渡处理，避免积灰积污，方便日常清洁消杀，符合食品存储场景的卫生要求。
