方转圆变径通风管道过渡接头结构

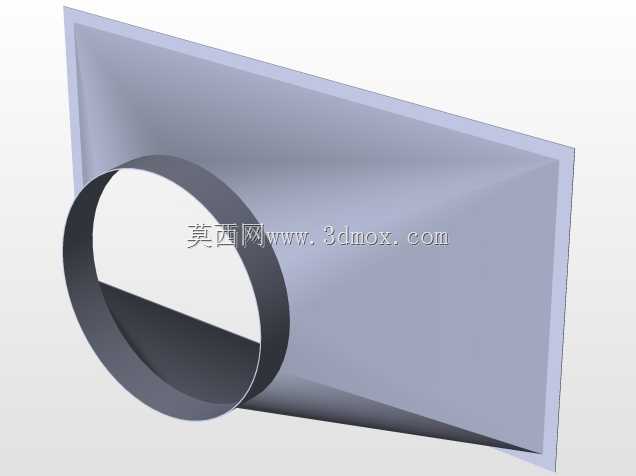

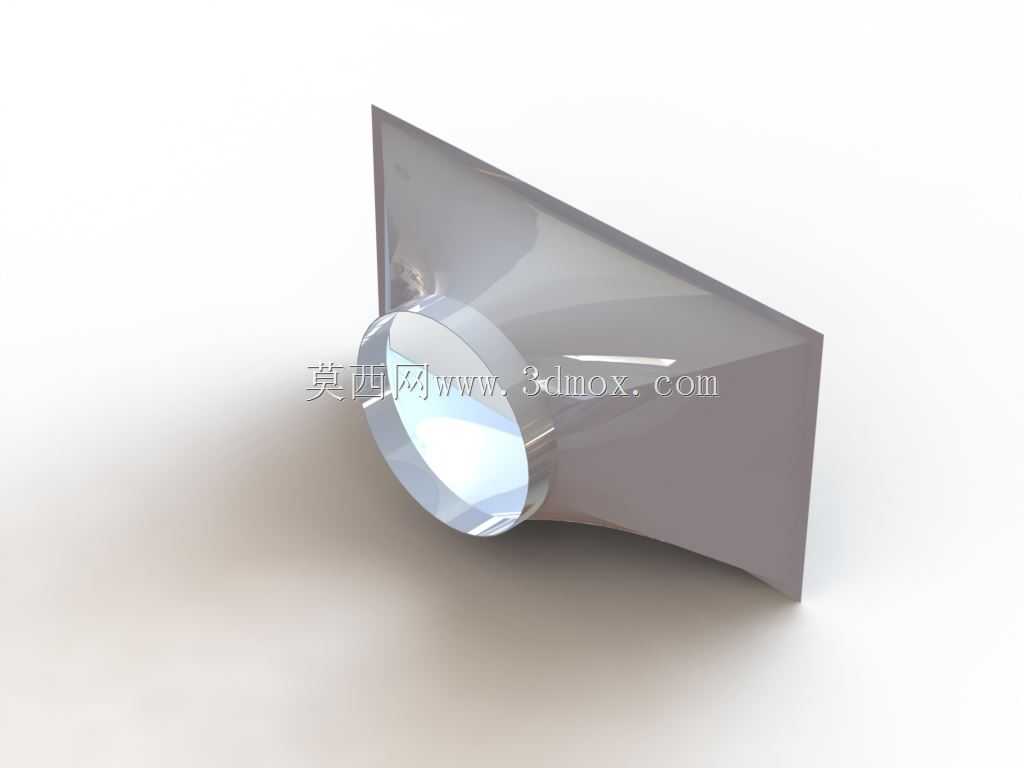

　　这类方转圆过渡接头，是通风除尘、物料气力输送系统里非常常见的管路衔接构件，日常在车间除尘管网、粉体输送管线、空调通风系统的方设备接口与圆管对接场景中大量使用。很多风机的出风口是方形法兰接口，而现场布设的输送管路多采用圆形螺旋管或焊接圆管，两种截面的管路无法直接对接，就需要这类过渡件完成截面转换，同时尽可能降低截面突变带来的风阻损失，避免管路局部压损过大导致系统风量不足。从结构设计来看，该构件采用平滑弧面过渡，没有生硬的直角折边，方形端与圆形端之间的过渡曲面做了连续曲率处理，气流经过时不会在折角位置形成明显的涡流区，能有效减少管路内的紊流噪声，同时降低粉尘在管路内壁的沉积概率，尤其适合输送含尘气体、轻质粉体的管路场景，

　　避免长期积料导致的管路堵塞问题。方形端预留了法兰安装边界，可直接与方形设备接口的法兰通过螺栓紧固，安装时可在结合面加装密封胶条，避免输送过程中出现漏风、漏料问题；圆形端可直接对接同直径的圆管，采用焊接、抱箍或者法兰连接均可，适配不同的管路安装工艺。设计这类构件时，需要重点控制两端接口的同轴度偏差，避免安装后出现管路错位，同时过渡段的长度要结合现场安装空间确定，过短的过渡段会导致局部风阻陡增，过长则会占用不必要的安装空间，该模型的过渡段长度经过合理匹配，在保证流道顺畅的前提下控制了整体尺寸，适配大多数常规安装场景。钣金展开加工时，该构件的曲面可通过分片下料后压型拼接，也可采用整体旋压或者数控折弯拼焊工艺成型，模型的曲面曲率连续，

　　没有突变的折角，加工时不需要额外做特殊的成型处理，常规钣金加工设备即可完成制作，加工难度较低，适合批量生产应用。在管路系统布设时，这类过渡件通常安装在设备出口的第一个管段位置，紧邻风机或者除尘设备的出风口，安装时要注意方形端与设备接口的对中，避免偏心安装导致的气流偏斜，圆形端对接圆管时要保证管路顺直，不要在过渡件紧邻位置设置弯头或者变径，避免叠加局部阻力影响整个管路系统的输送效率。
