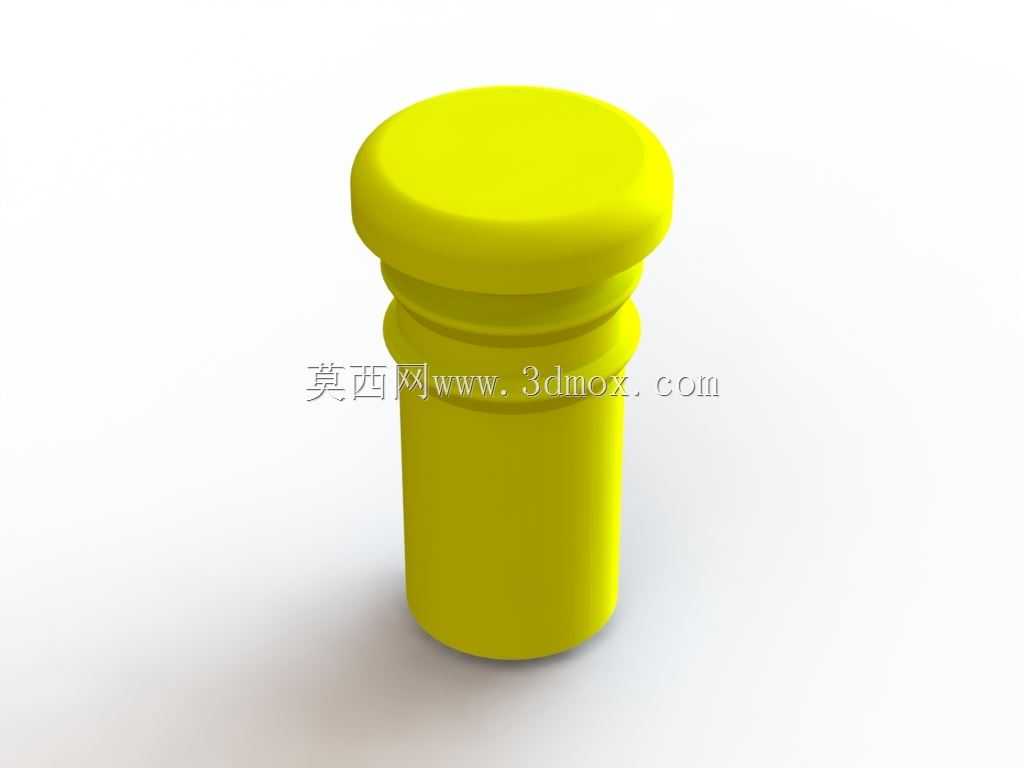

带环形卡槽的黄色柱状光导结构件

　　这类光导结构件多应用在电子设备、工控面板、汽车内饰按键区域的光线传导场景中，核心作用是将板载LED的点光源均匀传导至操作面的指示位，避免光源直射产生的眩光、亮斑问题，同时能在光源与操作面之间预留足够的结构安装空间，适配不同厚度的壳体装配需求。从结构设计来看，主体采用等直径圆柱段作为导光主体，圆柱段的外径公差需要严格控制在h7级别，保证和壳体上的安装孔形成过渡配合，装配后不会出现松脱、偏斜问题，圆柱段长度根据安装面到PCB板的距离预留0.3-0.5mm的压缩余量，避免装配时顶坏LED灯珠。顶部采用圆弧过渡的帽状结构，一方面作为出光面，圆弧面可以对内部传导的光线做二次漫射，让出光更均匀，没有明显的灯珠轮廓；

　　另一方面帽檐的直径大于主体圆柱段，装配时可以抵在壳体外表面，形成轴向定位，不需要额外加装卡扣或者粘接固定，装配效率更高。帽状结构下方设计了两道环形凹槽，这部分结构一方面可以在注塑成型时减少壁厚不均导致的缩水问题，让整个零件的壁厚保持在2mm左右的均匀区间，保证塑胶成型后的外观质量，避免出现凹痕、气泡；另一方面环形凹槽可以和壳体安装孔内的凸筋形成卡合，进一步提升装配后的防松能力，在设备受到振动、冲击时不会出现光导移位、掉出的问题。设计这类光导件时，首先要根据传导光线的波长选择适配的透光塑胶材质，常规的指示光传导多采用PMMA或者透光PC，表面粗糙度需要控制在Ra0.8以下，减少光线在传导过程中的损耗，

　　出光面可以根据需求做晒纹或者抛光处理，调整出光的柔和度。安装边界上，需要保证圆柱段插入安装孔后，底部端面和LED灯珠的距离控制在0.2-1mm之间，距离过近容易磨花灯珠表面，距离过远会导致光线损耗过大，指示亮度不足；顶部帽檐的外径需要比安装孔直径大1.5-2mm，保证足够的遮挡面积，避免内部结构从安装孔缝隙外露。这类结构件不需要额外的紧固件，装配时直接将圆柱段对准安装孔按压到位即可，拆卸时也可以从内侧顶出，方便后期维护更换，在批量生产时模具结构简单，成型周期短，成本可控，适合大批量的设备配套使用。
