厢式V型高效空气过滤单元结构设计

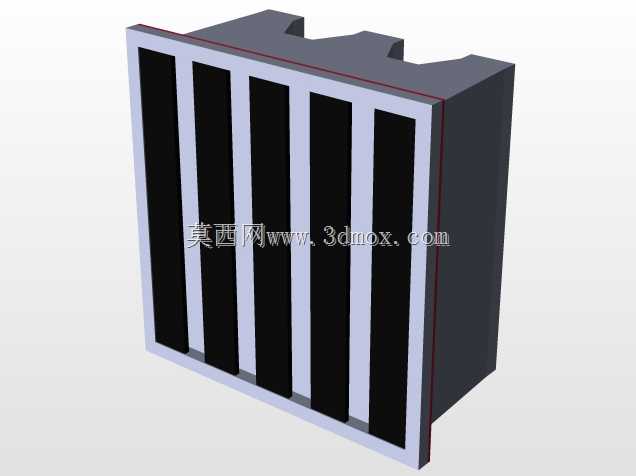

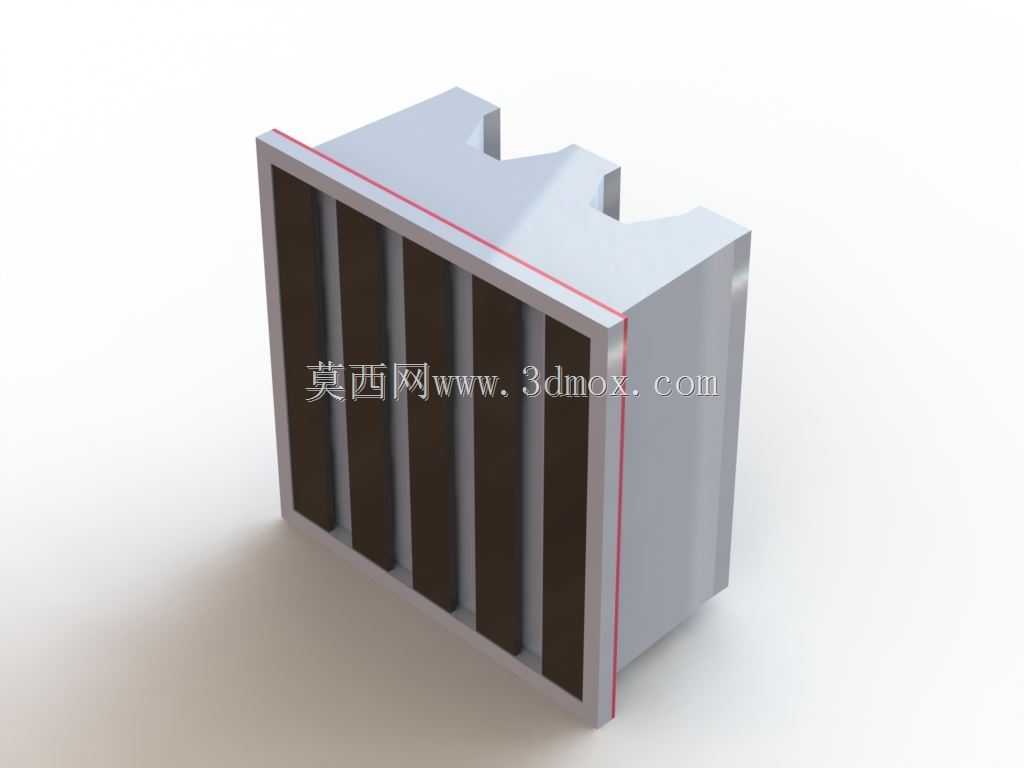

　　这款过滤单元的结构设计，最初是针对商用中央空调送风段、工业洁净室回风系统的大风量过滤需求优化的，区别于传统平板式滤网的结构局限，采用多道V型排布的滤料安装槽设计，在相同的迎风端面尺寸下，能大幅拓展有效滤料的展开面积，降低气流穿过滤层时的迎面风速，既可以减少通风系统的运行风阻，也能延长滤料的容尘周期，减少运维阶段的滤芯更换频次。从实际应用场景来看，这类结构的过滤部件既可以适配组合式空调箱的初效、中效过滤段，也能直接作为独立进风过滤模块安装在工业除尘设备的预过滤层、数据中心机房通风系统的进风端，甚至在涂装车间的送风净化环节，也能通过更换不同等级的滤料适配不同的净化精度要求。设计阶段首先确定的是外框的安装边界，整体采用方正的厢式壳体结构，

　　侧边预留的密封压边可以直接嵌入标准通风管道的法兰对接位，不需要额外制作转接安装架，外框的折边做了圆弧过渡处理，既可以避免安装过程中划伤施工人员，也能减少框体棱角位置的气流涡流损耗。滤槽的排布角度经过反复验算，相邻滤槽之间的气流通道保持均匀的通流截面，避免局部截面突变造成的风阻陡增，滤料安装槽的侧边设置了嵌入式压条卡槽，安装滤料时只需要将滤料边沿嵌入卡槽，再压入密封胶条就能完成固定，不需要额外打胶或者用紧固件固定，后续更换滤料时可以快速拆卸，减少运维停机时间。壳体的顶部设置的定位凸台，是为了多组过滤单元并排安装时的对齐定位，避免相邻单元之间出现拼接缝隙造成未过滤气流短路，凸台的尺寸和相邻单元的凹槽完全匹配，拼接后可以自然形成密封止口，

　　减少漏风风险。从结构强度来看，外框采用薄钢板折弯一体成型，内部的滤槽分隔板同时承担加强筋的作用，即使在较高的面风速下，也不会出现框体变形、滤料晃动的问题，滤槽的深度设计兼顾了滤料的容尘空间和整体安装厚度，不会因为滤料过厚造成安装空间不足，也不会因为滤槽过浅导致滤料有效过滤面积不足。气流进入过滤单元时，会被均匀分流到每一道V型滤槽的表面，穿过滤料后从滤槽的另一侧汇流送出，整个流道没有明显的锐角阻挡，气流分布均匀度相比平板滤网提升明显，也避免了局部滤料负荷过高提前失效的问题。在实际选型适配时，只需要匹配通风管道的截面尺寸和设计风量，就能直接选用对应规格的单元，不需要对原有风道做大规模改造，安装时通过框体周边的压边配合密封垫，就能实现和法兰面的紧密贴合，杜绝旁通漏风的隐患。
