方形嵌入式通风过滤装置结构设计

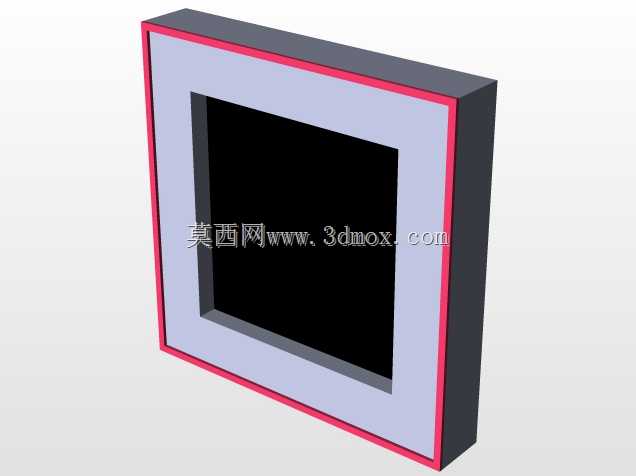

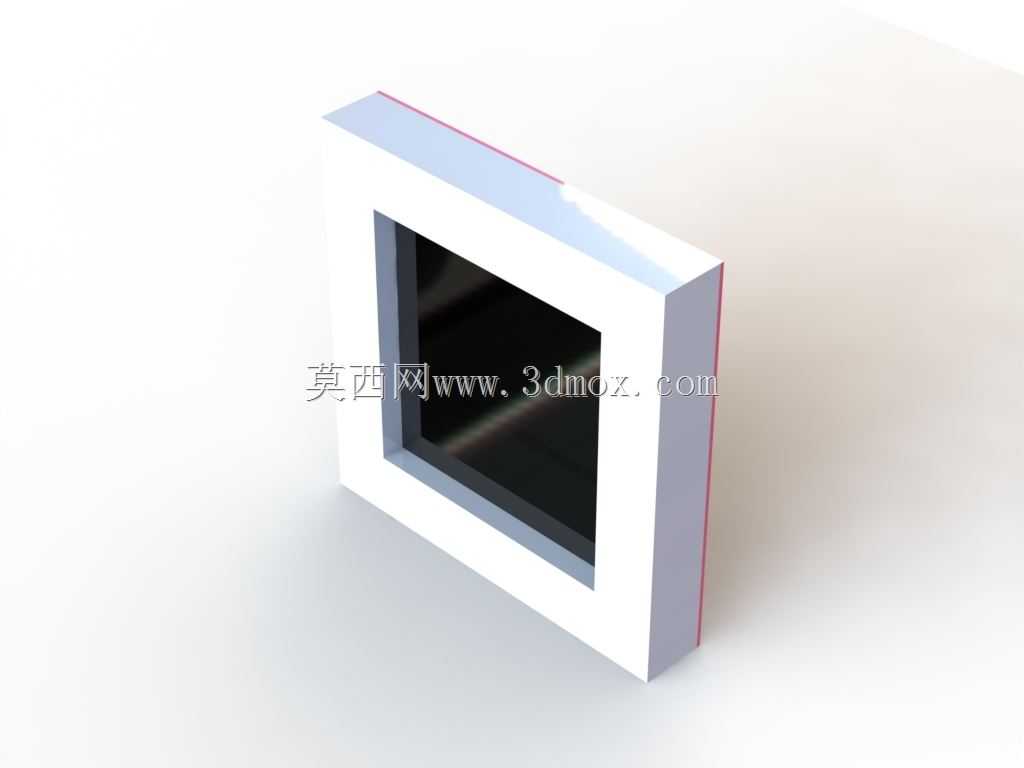

　　这款方形嵌入式过滤装置，主要适配各类电控柜、设备舱体的通风进气场景，在工业现场的控制柜散热、小型密闭设备舱空气循环环节应用广泛，核心作用是在保障舱体内外空气流通的前提下，阻隔外界粉尘、絮状杂物进入设备内部，避免积灰引发的电路短路、散热效率下降、精密运动部件卡滞等常见故障。从结构设计来看，整体采用外框内嵌过滤芯体的分体式结构，外框为带薄边法兰的方形壳体，安装时可直接嵌入舱壁预先开好的方孔内，法兰边贴合舱壁外表面，无需额外设计复杂的固定支架，仅需在法兰对应位置预留安装孔位即可完成固定，安装边界清晰，适配的舱壁厚度覆盖常规1.2mm到3mm的冷轧钢板、铝合金板材场景，不会出现安装干涉问题。外框的边角做了微小的倒角处理，

　　既避免安装过程中锐边划伤操作人员，也能减少安装时与舱壁开孔边缘的剐蹭，提升装配顺畅度。过滤芯体采用卡接式结构固定在外框内侧，日常维护时无需拆卸整个外框，仅需从舱内即可抽出芯体进行清灰或更换，大幅降低现场运维的工作量。设计过程中重点考量了通风阻力与过滤精度的平衡，外框的通流开口尺寸经过反复校核，在保证整体结构强度的前提下尽可能扩大有效通流面积，避免因通流截面过小导致舱内散热风量不足，同时芯体的固定压边做了整圈密封处理，防止未经过滤的空气从装配缝隙处漏入舱内，保障过滤效果的完整性。从实际使用场景出发，这款过滤装置可适配不同通风量需求的设备，既可以单独安装在小型控制箱的进气侧，也可以多组阵列排布在大型设备舱的通风面，

　　搭配散热风扇形成完整的舱内空气循环通路。外框的结构设计兼顾了刚性与轻量化，壳体壁厚选取合理，既不会因壁厚过薄导致运输、安装过程中出现变形，也不会因壁厚过大造成材料浪费、整体重量超标。在建模过程中，所有装配配合面的公差都按照常规机械加工的精度要求预留，卡接结构的插拔力经过合理设定，既保证芯体固定后不会因设备运行的振动出现松脱，也能让维护人员徒手即可完成芯体的拆装操作，无需借助额外工具。
