苏式EO16型工业过滤元件结构设计

　　这款过滤元件的结构设计，最初是针对苏式工业液压系统、燃油输送回路的杂质拦截需求开发，在老旧工业设备维保、复刻类液压站搭建场景中，常作为替换备件匹配对应通径的管路接口。从实际使用逻辑来看，这类过滤元件主要承担流体介质的前置粗滤职责，拦截管路中残留的金属切屑、密封胶残渣、运输过程混入的固体颗粒，避免硬质杂质进入后续的泵体、阀组等精密元件，造成配合面拉伤、节流孔堵塞这类常见的液压系统故障。

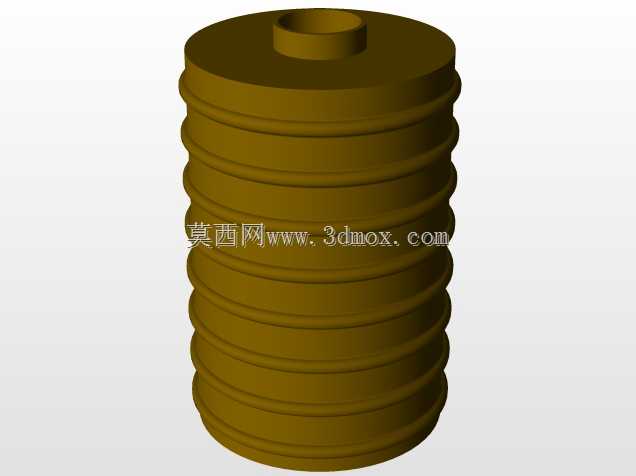

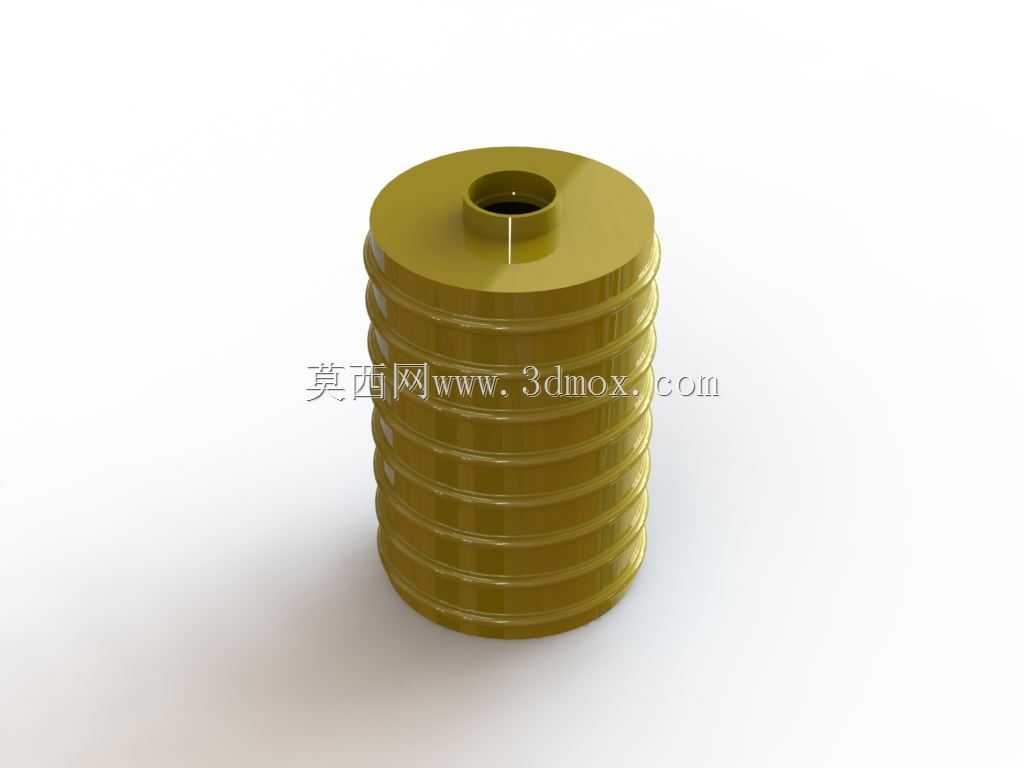

　　从结构设计思路上，主体采用周向环筋的筒体构型，没有做多余的异形结构，一方面环筋结构可以在不增加整体壁厚的前提下，大幅提升筒体的径向抗形变能力，当过滤回路出现瞬时压力波动、或者滤芯两侧压差逐步升高到额定值时，带环筋的外壳不会出现瘪塌变形，保证内部滤材的容污空间不被挤压；另一方面等距分布的环筋也能在安装、拆卸过程中提供更好的握持摩擦力，即便表面沾附油液，也能方便运维人员徒手完成旋装操作，不需要额外的专用工装。顶部的一体化接口采用同轴内孔设计，接口端面做了平整的密封面加工，安装时配合平垫或者O型圈就能实现端面密封，不需要额外加工螺纹密封面，适配快装式的过滤器座，安装时只要对准接口推入后锁紧卡箍即可完成固定，大幅缩短现场维保的更换时间。

　　从安装边界来看，整体为等直径圆柱构型，没有外凸的安装耳、旁通阀结构，安装时只需要预留略大于筒体直径的周向操作空间，就能顺利完成拆装，不会和周边的管路、阀块产生干涉。筒体底部为封闭圆弧过渡结构，没有尖锐的直角棱边，一方面可以避免应力集中，在压力循环工况下减少焊缝或者注塑接缝处的开裂风险，另一方面圆弧过渡的内壁不会残留沉积的杂质，在更换滤芯时内部截留的污物可以随旧元件整体带出，不会在壳体内残留造成二次污染。

　　在实际选型匹配时，这类结构的过滤元件可以适配矿物液压油、轻柴油、低粘度润滑油等多种常见工业流体，环筋之间的凹槽也可以作为绑带固定的定位槽，如果需要在移动设备上使用，额外加装固定绑带时可以直接卡在环筋槽内，避免设备运行过程中滤芯出现轴向窜动，磨破密封件造成泄漏。整体结构没有采用复杂的拼接设计，主体为一体化成型结构，减少了额外的密封连接点，从根源上降低了外泄漏的风险，适合在振动较大的工程机械、固定式工业液压站的回油管路、吸油管路中使用。
