面向连接法兰式齿轮耦合传动结构

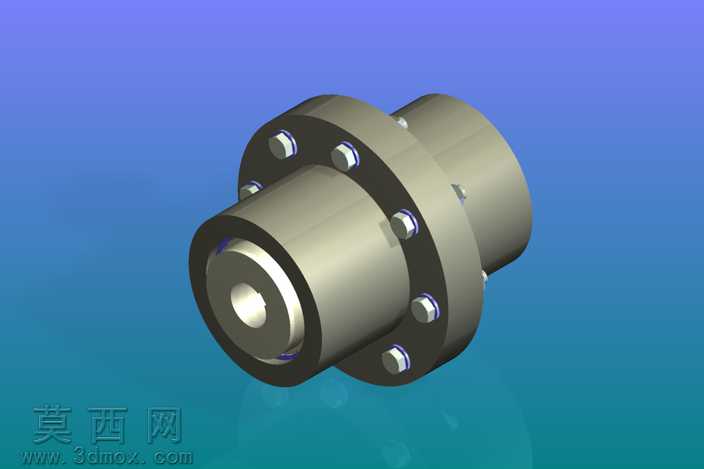

本齿轮耦合结构采用三维建模软件完成全参数化设计，建模过程中严格遵循机械传动设计规范，对每一处配合尺寸进行精准约束，确保各零部件装配无干涉、传动无卡滞。渲染阶段采用哑光金属材质模拟实际加工后的合金钢构件质感，通过环境光遮蔽效果突出零件的轮廓层次与装配关系，爆炸视图清晰展现了内齿圈、连接法兰、紧固螺栓、定位销、两端轴接套等全部组成零件的装配顺序与配合位置，可直观理解产品的装拆逻辑。结构设计上采用法兰端面作为轴向定位基准，周向均匀布置的高强度螺栓实现两半耦合体的刚性连接，内啮合齿轮副承担扭矩传递功能，两端带外齿的轴套可与外接传动轴实现可靠的齿式啮合，相比传统刚性联轴器具备一定的径向、角向补偿能力，可有效抵消安装对中误差带来的附加载荷。设计过程中充分考虑了传动工况的载荷特性，对齿面接触强度、螺栓连接强度、法兰抗弯强度均进行了参数化校核，所有安装孔位、齿形参数均符合通用机械传动的标准系列，可直接适配常规规格的传动轴系。模型完整还原了零件的倒角、退刀槽、密封槽等工艺细节，既可以作为机械设计教学中联轴器结构讲解的演示案例，也可作为非标传动系统设计的参考原型，帮助设计人员快速理解齿式耦合结构的设计要点，缩短同类产品的开发周期。
