ToradexIxora载板配套3D打印防护外壳

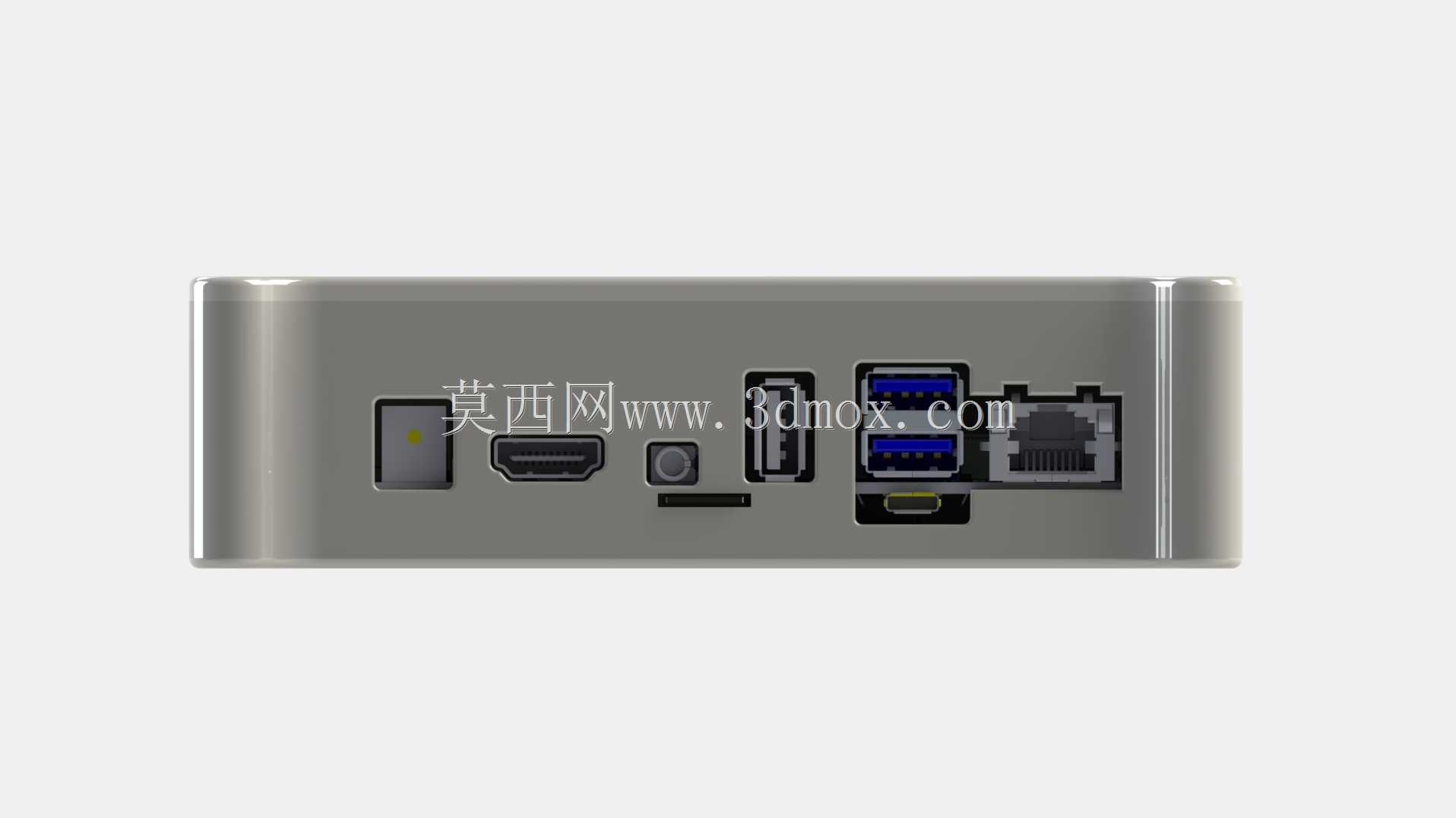

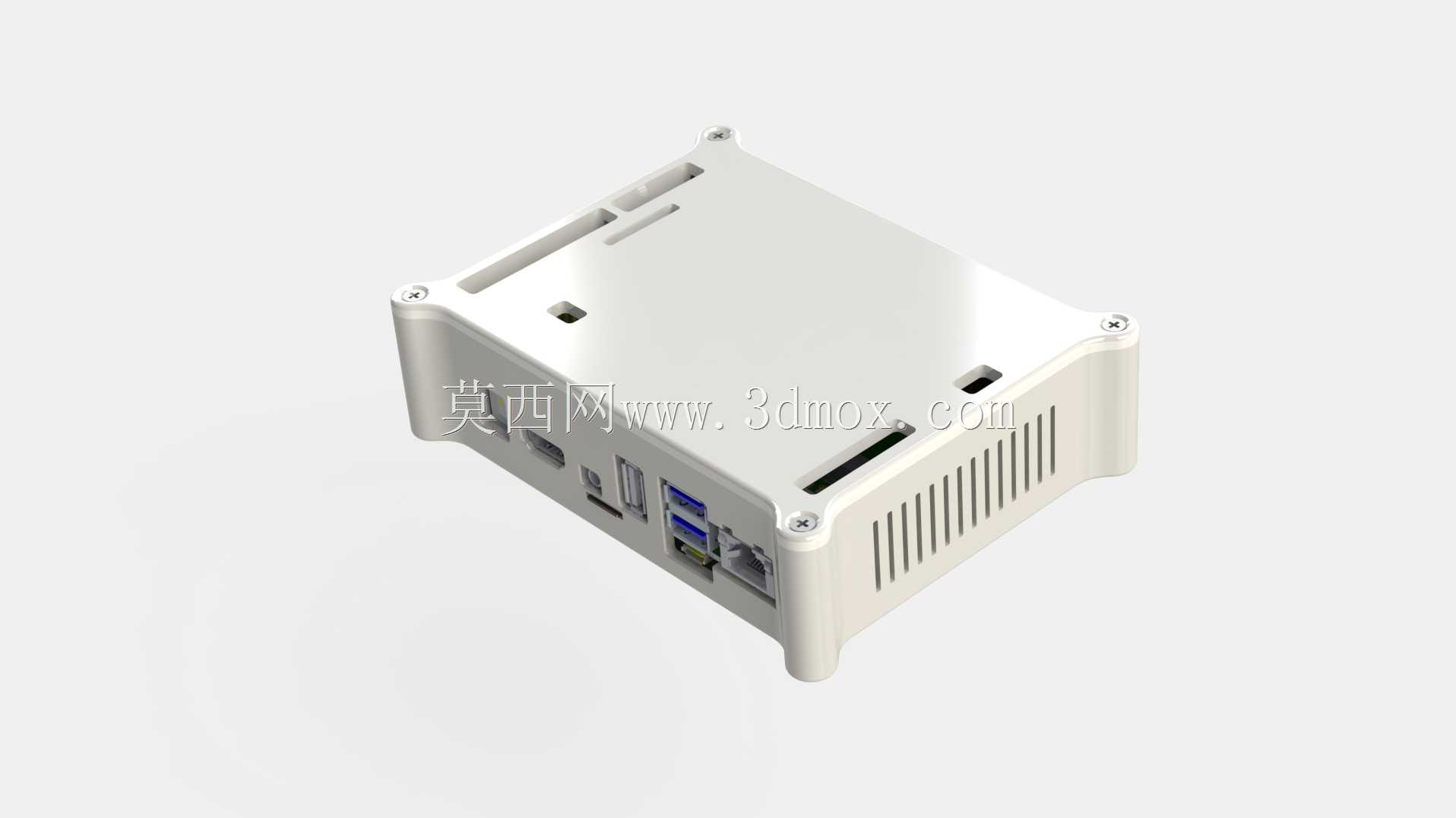

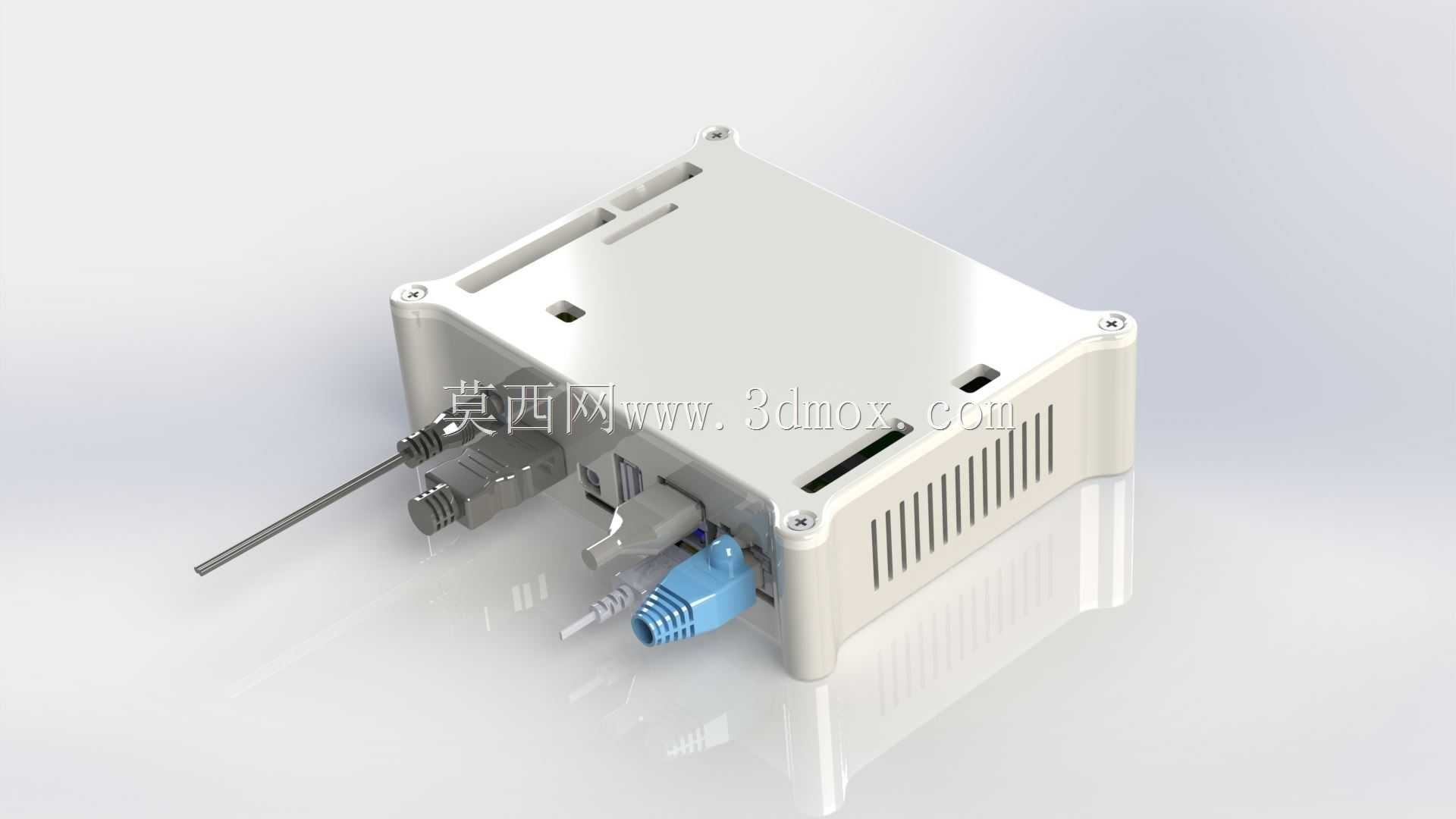

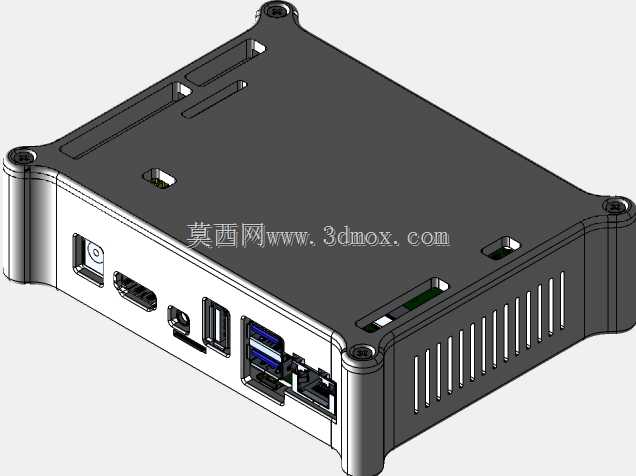

　　这款适配Toradex Ixora载板的3D打印外壳，主要面向嵌入式工控开发、边缘计算节点部署、小型工业通讯网关搭建这类场景使用，日常在工业现场的设备控制柜内、户外小型监测站点、实验室原型验证平台上都能见到这类载板的应用，裸露的电路板如果没有外壳防护，很容易被现场的金属碎屑、凝露、接线时的误触碰损伤，配套的打印外壳刚好能解决这类防护痛点。从结构设计来看，外壳整体采用分体式卡扣加螺丝固定的组合方案，四个角位预留了嵌入式铜螺母安装位，既可以保证上下壳合模后的连接强度，也能避免反复拆装导致的塑料螺纹滑牙问题，日常维护拆卸载板时不需要破坏壳体结构。壳体侧面的接口开孔完全匹配载板的原生接口布局，以太网接口、串口、USB接口、

　　电源接口的位置都做了精准对位，每个开孔边缘都做了0.3mm的倒角处理，既可以避免3D打印层纹导致的接口插拔卡滞，也能减少接口处的应力集中，防止长期插拔导致的开孔边缘开裂。壳体表面的散热格栅采用了斜向开槽设计，开槽宽度控制在2.5mm，既可以保证载板工作时的空气对流散热，也能阻挡直径3mm以上的金属碎屑、杂物直接掉落到电路板上，兼顾散热与防护等级要求。安装边界方面，壳体底部预留了两种安装孔位，一种是适配标准35mmDIN导轨的卡扣位，可以直接卡在工控柜的标准导轨上，另一种是四个M3螺丝的沉头安装孔，支持直接通过螺丝固定在设备安装板或者工作台面上，两种安装方式不需要额外加装转接配件，适配现场不同的安装条件。壳体内部做了1.

　　2mm的定位凸台，刚好卡住载板的四个边角，载板装入后不会出现窜动，凸台高度预留了3mm的底部间隙，可以容纳载板背面的贴片元件高度，避免元件被壳体挤压导致虚焊或者损坏。壳体的壁厚统一设置为2mm，采用常规PLA或者ABS材料打印时就能保证足够的结构强度，不会因为现场的轻微磕碰出现开裂，同时也不会过度增加整体重量，整体外形尺寸控制在载板轮廓外扩5mm的范围，不会额外占用过多的柜内安装空间，在紧凑的安装场景下也能顺利布置。
