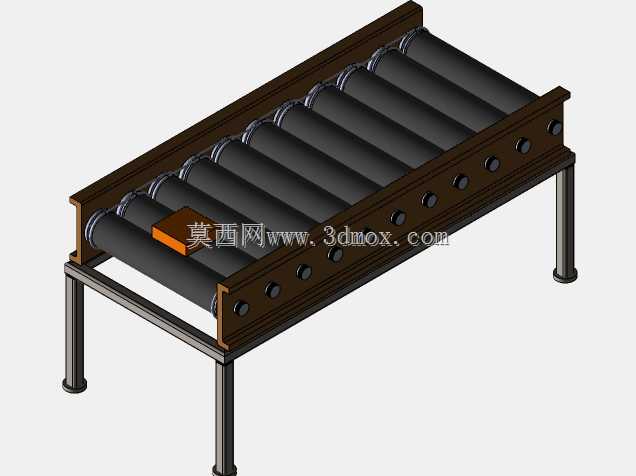

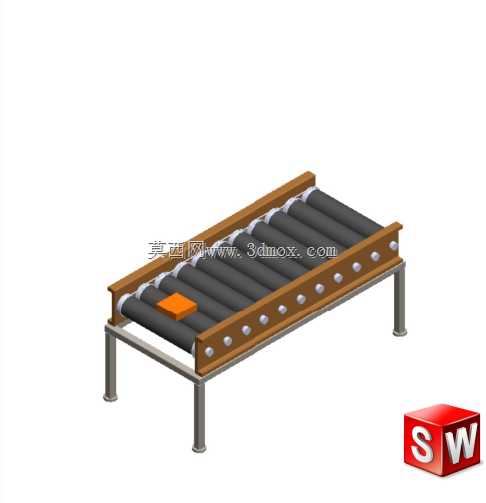

工业辊筒式物料输送线结构设计

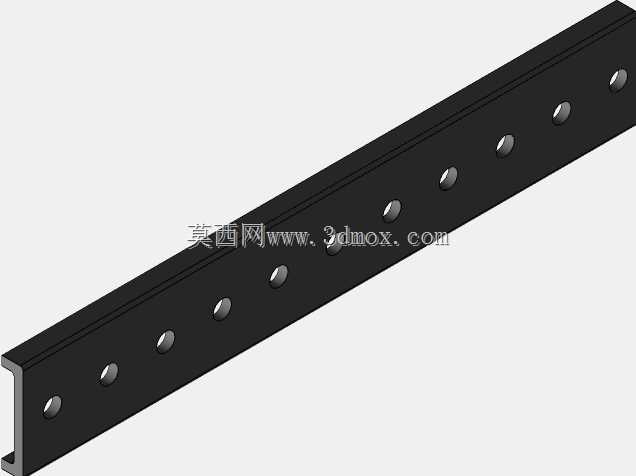

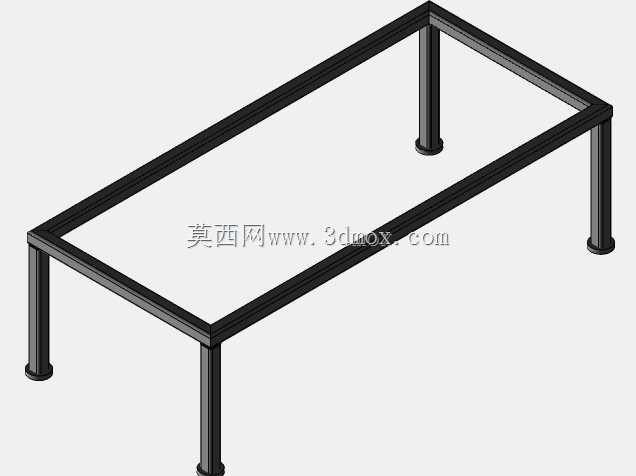

　　这类辊筒式输送结构常见于离散制造车间的工序衔接环节，从五金冲压件的工序间转序、包装线的成品输送，到仓储分拣环节的托盘转运都能适配，相比皮带输送，辊筒结构更耐磕碰、耐油污，承载硬质箱体、金属工件时不会出现皮带划伤、打滑的问题，日常维护仅需定期检查辊筒转动灵活性，更换单个损坏辊筒无需拆解整线，运维成本更低。设计时先确定输送单元的有效宽度，要匹配常见周转箱、加工工件的最大轮廓尺寸，单侧预留不小于五十毫米的安全余量，避免物料输送过程中卡滞剐蹭机架；机架采用型钢折弯焊接结构，支腿设计为可调节高度结构，适配车间地面不平整的安装场景，调节范围覆盖正负五十毫米即可满足多数厂房的地面高差需求。辊筒排布间距需要根据输送物料的最小底面尺寸确定，

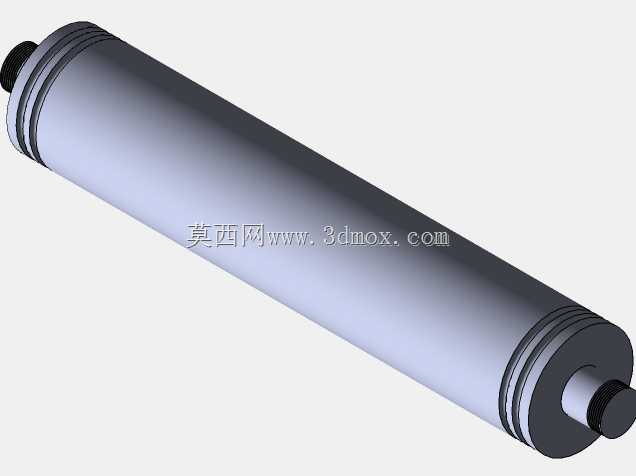

　　保证最小规格的物料始终有至少三根辊筒支撑，避免物料在输送过程中卡入辊筒间隙；侧边的定位挡边高度根据物料堆垛高度确定，防止输送速度偏高时物料从侧边滑落，支腿底部设计安装法兰盘，可通过膨胀螺栓与地面固定，若需要灵活转场也可加装脚轮组件。整个输送单元的驱动端预留了标准安装接口，可根据产线节拍需求对接链轮驱动、多楔带驱动模块，无动力场景下也可直接作为重力式辊道使用，倾斜安装时依靠物料自重实现无动力输送，倾斜角度根据物料与辊筒表面的摩擦系数调整，通常控制在三度到七度之间即可保证物料平稳滑动不会过快冲落。机架表面做喷塑处理，适配多数工业车间的防腐蚀要求，若用于食品加工场景可更换为不锈钢辊筒与不锈钢机架，满足卫生级清洁要求；辊筒内部采用精密轴承装配，转动阻力小，长时间运行无明显卡滞，单根辊筒的额定承载根据输送物料总重核算，整线额定承载按所有辊筒总承载的百分之六十取值，预留足够的安全冗余。
