贝利文技术挖掘滚筒结构设计

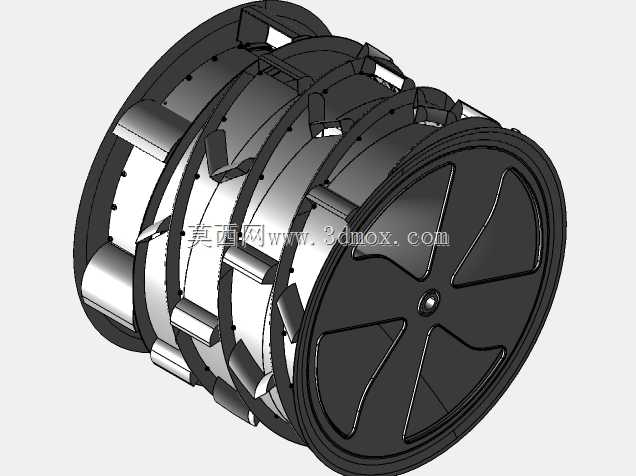

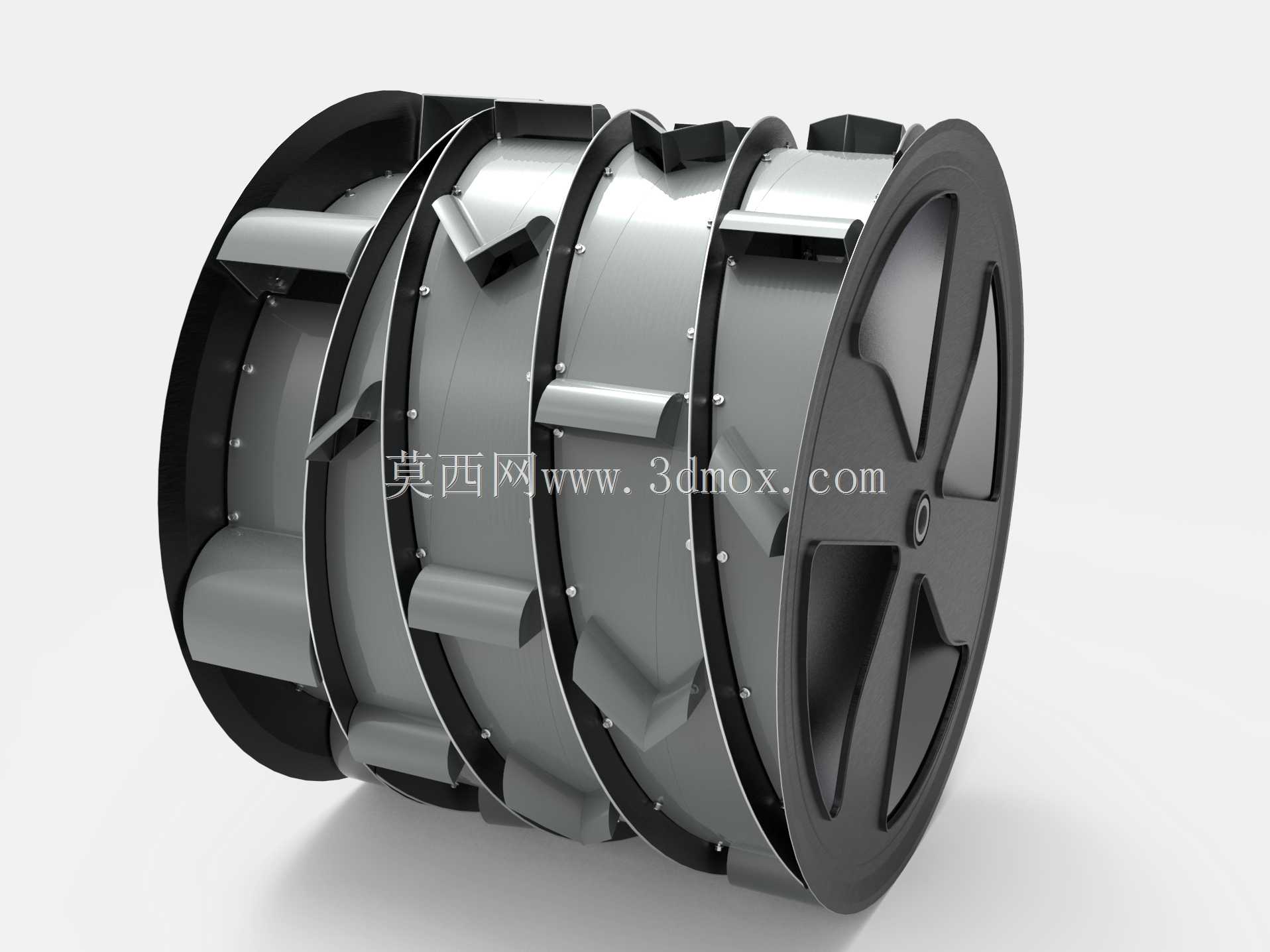

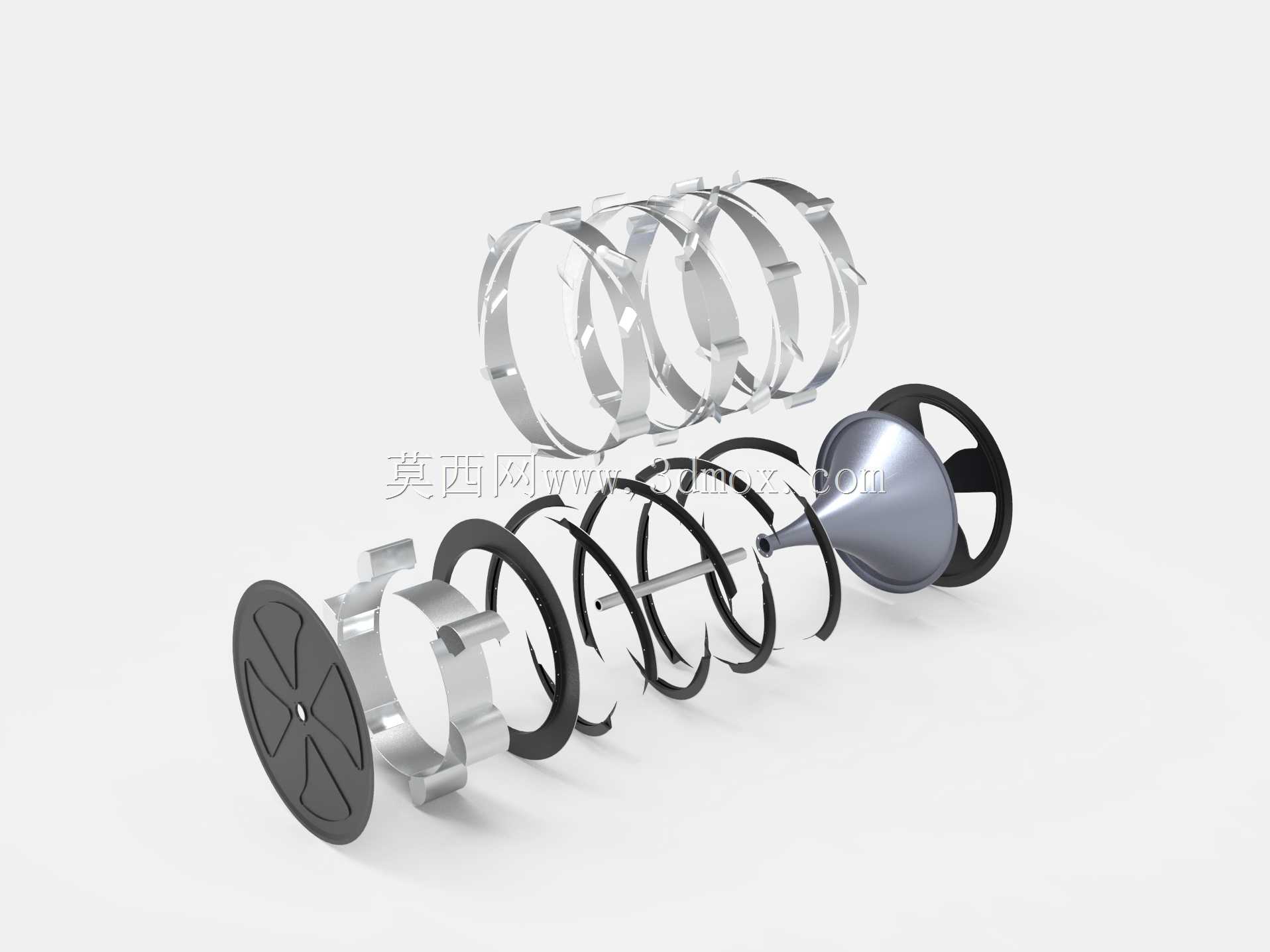

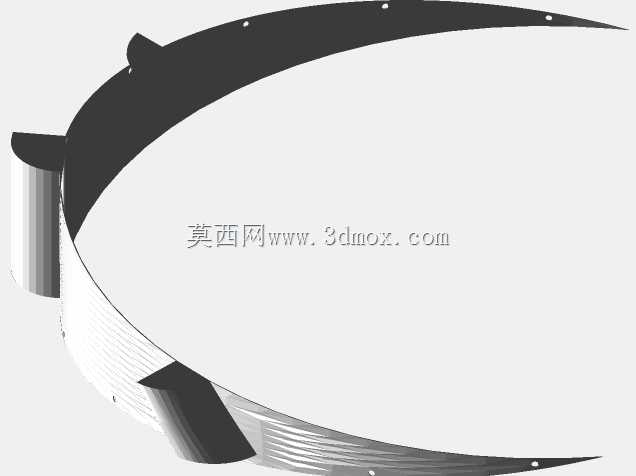

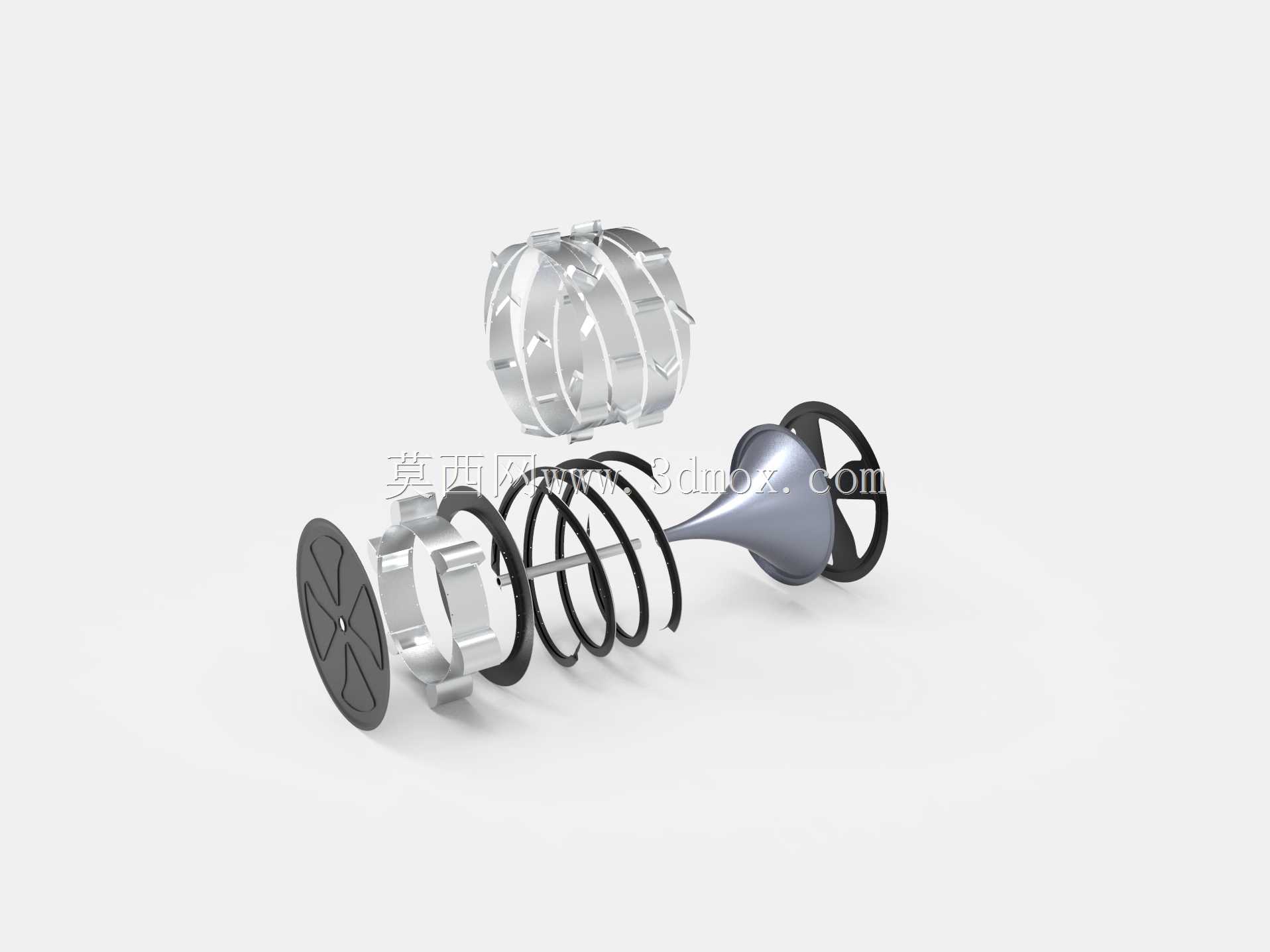

　　在露天矿场表土剥离、场地整备、浅层沟渠开挖这类对表土收集效率要求较高的作业场景中，传统铲斗式挖掘部件往往存在表土散落、粒径适配性差、回带损失大的问题，这款多单元组合式挖掘滚筒正是针对这类工况痛点开发的作业执行部件。从结构设计逻辑来看，整个滚筒没有采用传统一体式鼓面结构，而是拆分出三个功能独立又协同作业的单元模块，通过螺栓组拼接成完整鼓体，这种分块设计首先降低了单个零件的铸造与钣金加工难度，易损单元可以单独拆换，不用整体报废滚筒，大幅降低了现场运维的成本。最先接触作业面的是螺旋刃具单元，这部分的刀片采用螺旋排布，刃口做了硬化处理，滚筒旋转时，螺旋刀片首先对风化层、固结表土做切削破碎，把大体积的土块、板结层切割成小粒径颗粒，

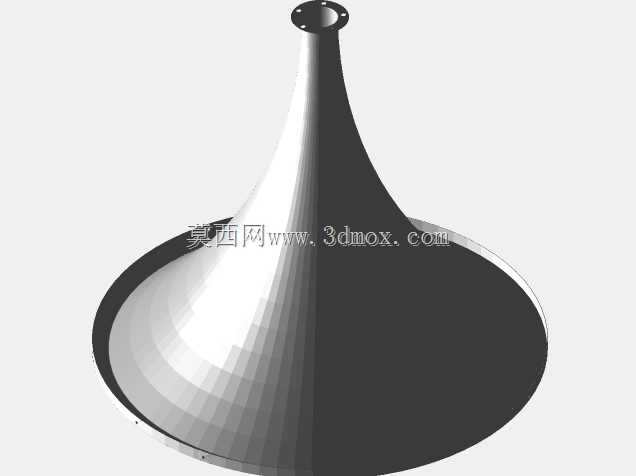

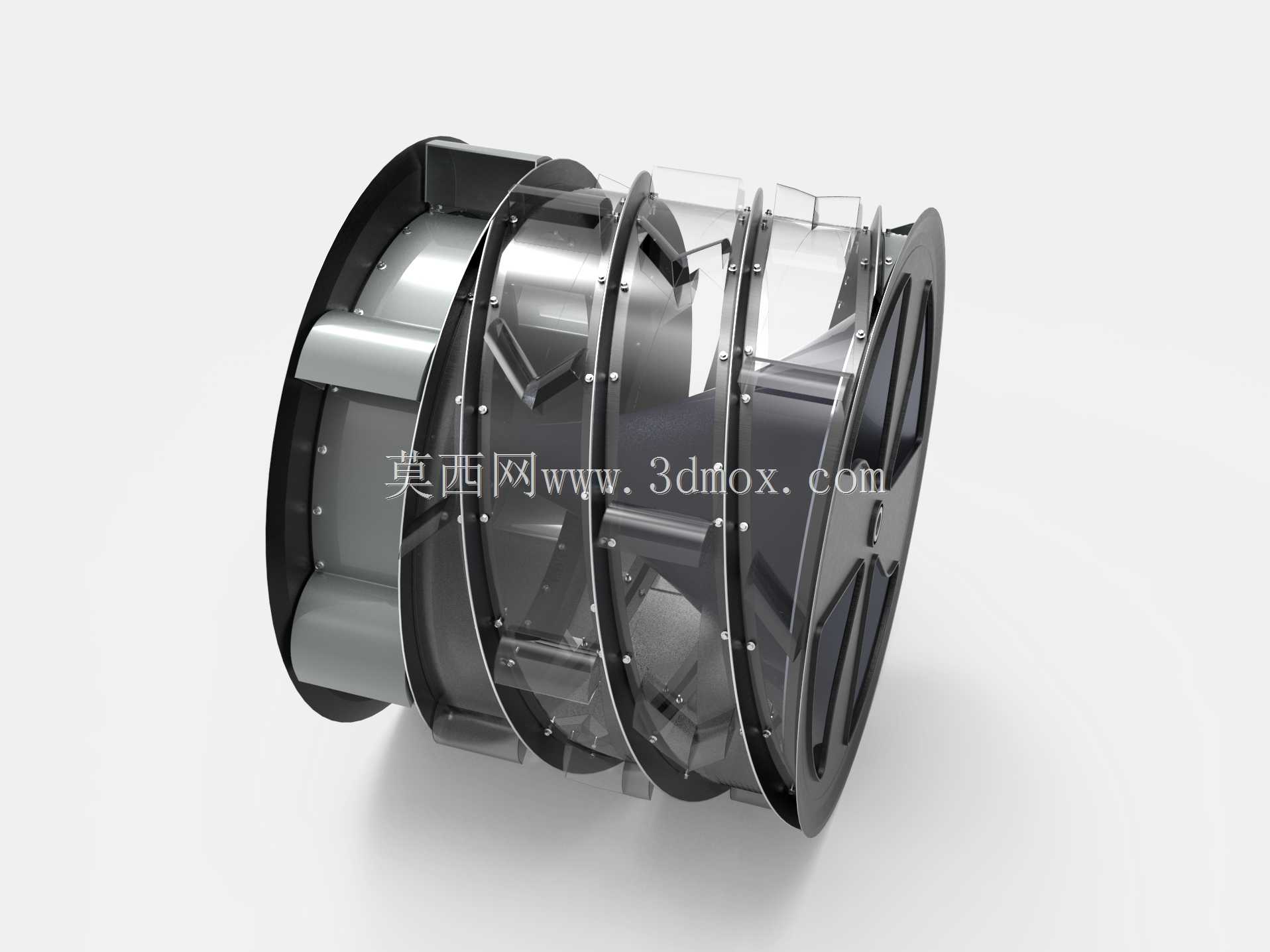

　　螺旋排布的结构同时能给破碎后的土体施加轴向推力，把物料导向滚筒中部的收集区域，避免切削下来的土体从滚筒两侧散落，减少作业过程中的物料损失。紧随螺旋刃具之后的是直切割器单元，这部分的直切刃垂直于滚筒轴线布置，主要负责处理螺旋刃推送过来的较大体积土块，对残留的板结层做二次破碎，同时直切刃之间形成的通道可以暂存切削下来的表土，当滚筒旋转到卸料位置时，直切刃形成的料道能把土体顺畅送入后方的皮带输送系统，相比传统光滑滚筒，这种带直刃的结构能大幅提升单次旋转的带料量，减少表土在提取区的沉积残留，避免重复切削带来的功率损耗。滚筒内部设置了光滑导槽结构，这部分属于内部导流单元，当滚筒做正反向旋转切换时，

　　内部导槽可以把不同位置的土体持续导向直切割器单元，不管滚筒处于正向切削还是反向收料状态，都能保证物料被顺畅输送到出料位置，不会在滚筒内部形成积料死角，减少了筒内积土带来的负载波动，也避免了湿黏土体在筒内板结卡滞的问题。从安装边界尺寸来看，滚筒整体长度为360mm，最大外径446.20mm，这个尺寸可以适配多数中小型挖掘属具的挂接接口，不需要对原有设备的动臂端做大幅改造；螺旋切割器的齿高设置为21.56mm，齿宽随滚筒曲面做渐变处理，保证切削过程中刃口和土体的接触角度始终处于最优切削区间，降低切削阻力；直切割器的齿高为40mm，齿宽82mm，足够的刃口高度可以保证单次切削的吃土深度，较宽的齿面在切削同时还能对沟底做初步整平，

　　减少后续整备的工作量。整个滚筒的径向受力设计做了针对性优化，作业时径向力会把表土向排水沟方向疏导，不会在作业面形成反向作用力顶推动臂，设备作业时的稳定性更好，操作人员的操控负荷更低。三个单元的功能划分清晰，螺旋单元负责初碎与导料，直切单元负责二次破碎与集料，内部导槽负责全旋转角度下的物料导流，三者配合下，滚筒单次旋转捕获的表土体积可达38.94L，相比同尺寸传统挖掘滚筒，作业效率提升明显，表土收集损失率大幅降低，不管是露天矿区的浅层覆盖层剥离，还是市政工程的管沟开挖、农田整理的表土收集作业，都能很好适配。
