立式机械调节传动支撑底座结构

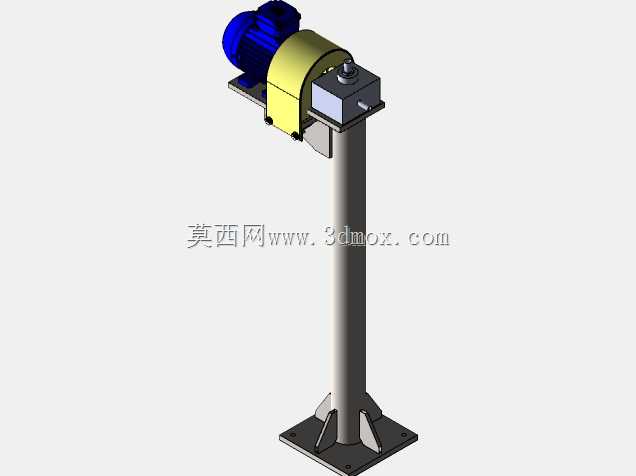

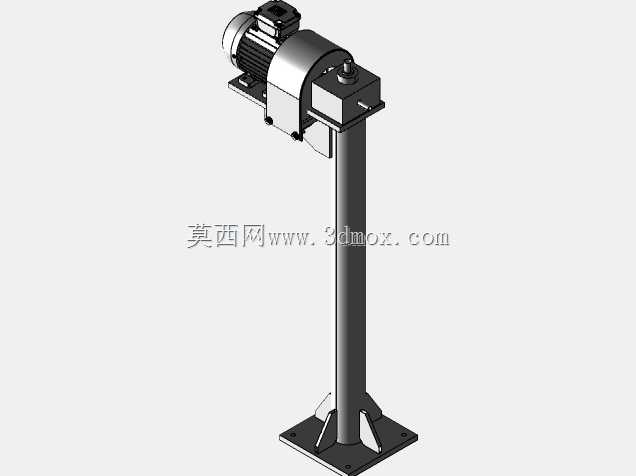

　　这款立式支撑调节结构，常配套在车间物料输送线、小型设备顶升工位以及通风设备角度调节场景中使用，核心作用是为上部的调节执行组件提供稳定的安装基准，同时传递顶升作业时的轴向载荷，避免上部传动部件运行时出现偏摆、晃动问题。从结构设计逻辑来看，底部采用方形法兰安装板搭配三角加强筋的布局，安装板上预留的四个螺栓孔可直接与地面预埋钢板或者设备机架台面通过膨胀螺栓、内六角螺栓锁紧，加强筋沿立柱周向均匀分布，能有效抵消上部载荷带来的弯矩，哪怕是单侧受力的调节工况下，立柱根部也不会出现应力集中导致的变形。立柱采用等径圆管结构，相比方形立柱在相同壁厚下抗扭性能更优，上部的安装平台做了分区设计：一侧预留动力组件安装位，可匹配配套的减速驱动单元，

　　驱动单元外侧设置半包围式防护壳，既能避免运行过程中杂物卷入传动啮合部位，也能防止操作人员误触运动部件造成安全隐患；另一侧为调节执行组件安装位，预留的定位销孔与螺栓孔可保证调节组件的同轴度，避免动力输出时出现卡滞。在实际选型适配时，需要注意安装边界尺寸：底部法兰的安装孔距要匹配现场安装基础的预留孔位，立柱高度要结合上部作业端的行程需求确定，避免顶升行程到极限位置时出现支撑不足的问题；上部安装平台的各组件安装位中心距，要与配套的动力单元、调节执行组件的安装尺寸完全契合，否则会出现装配干涉。设计过程中针对受力薄弱环节做了强化处理，比如立柱与上下安装面的连接位置都做了满焊处理并打磨应力集中的焊根，防护壳采用薄钢板折弯成型，

　　在保证防护强度的同时尽可能降低整体自重，减少立柱承受的额外载荷。日常运维中，该结构的维护点极少，仅需定期检查底部安装螺栓的预紧力、上部传动部位的润滑状态即可，能长期在多粉尘、有轻微振动的车间环境下稳定运行，不需要频繁拆解维护。
