手持式工业人机交互操作终端建模作品

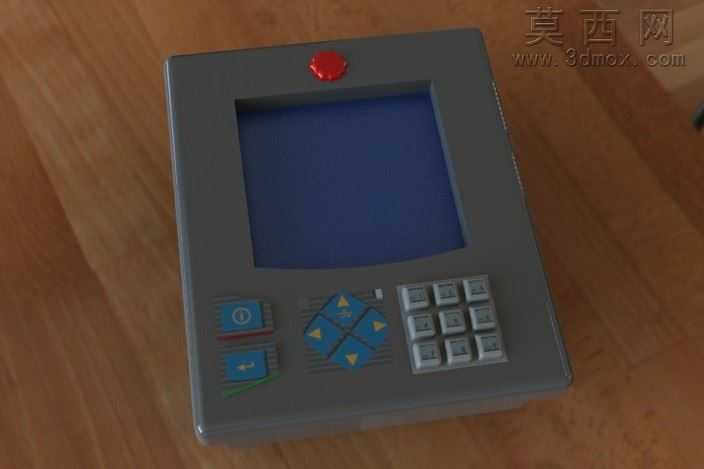

本作品为手持式工业人机交互操作终端的三维建模成果，建模过程围绕工业现场手持操控设备的真实使用场景展开，首先通过参考同类工业HMI手持终端的实物比例，在三维软件中搭建整体壳体的基础轮廓，采用实体拉伸与倒角命令构建出符合人体工学握持弧度的外壳主体，壳体边缘统一做R3圆角处理，既还原工业设备防磕碰的结构设计，也让整体外观更贴合真实手持设备的触感特征。模型顶部设置红色急停按钮结构，采用圆柱凸台与半球形封顶组合建模，还原急停按钮高出壳体平面的醒目设计，符合工业安全控件的布局规范。中部显示区域采用凹陷式腔体结构建模，腔体内部嵌入深蓝色平面模拟液晶显示屏的玻璃面板，腔体边缘做细微台阶结构，还原真实设备显示屏的安装限位结构。操控按键区域分为三个功能模块建模：左侧为两个带标识的功能按键，采用带圆角的矩形凸台搭配表面凹陷的标识纹路，还原电源开关、功能切换按键的触感结构；中部为方向导航按键组，以蓝色菱形基底搭配四个三角方向标识凸点，还原方向操控按键的分区设计；右侧为九宫格数字按键区，每个按键采用独立的小方块凸台建模，按键之间预留均匀的装配缝隙，还原实体按键的排布间隙。材质渲染阶段，壳体主体采用深灰色磨砂工程塑料材质，调整材质粗糙度参数模拟工业手持设备耐刮耐磨的外壳质感；急停按钮采用高光泽红色塑料材质，与深灰色壳体形成强烈视觉对比，突出安全控件的识别性；功能按键与导航键采用蓝色哑光塑料材质，与壳体形成清晰的功能分区；显示屏区域采用低反射深蓝色玻璃材质，添加轻微反光效果模拟液晶屏幕的息屏状态。整体建模过程严格遵循工业手持终端的结构逻辑，所有按键、控件的布局均符合一线操作人员的单手操作习惯，各部件之间的装配间隙、结构比例均参考实物参数设置，未添加冗余装饰结构，完整还原了工业级HMI手持终端的实用化设计特征，模型各部件均为可编辑实体结构，可直接用于结构验证、场景渲染或教学演示使用。
