精密腕表表壳结构三维设计作品

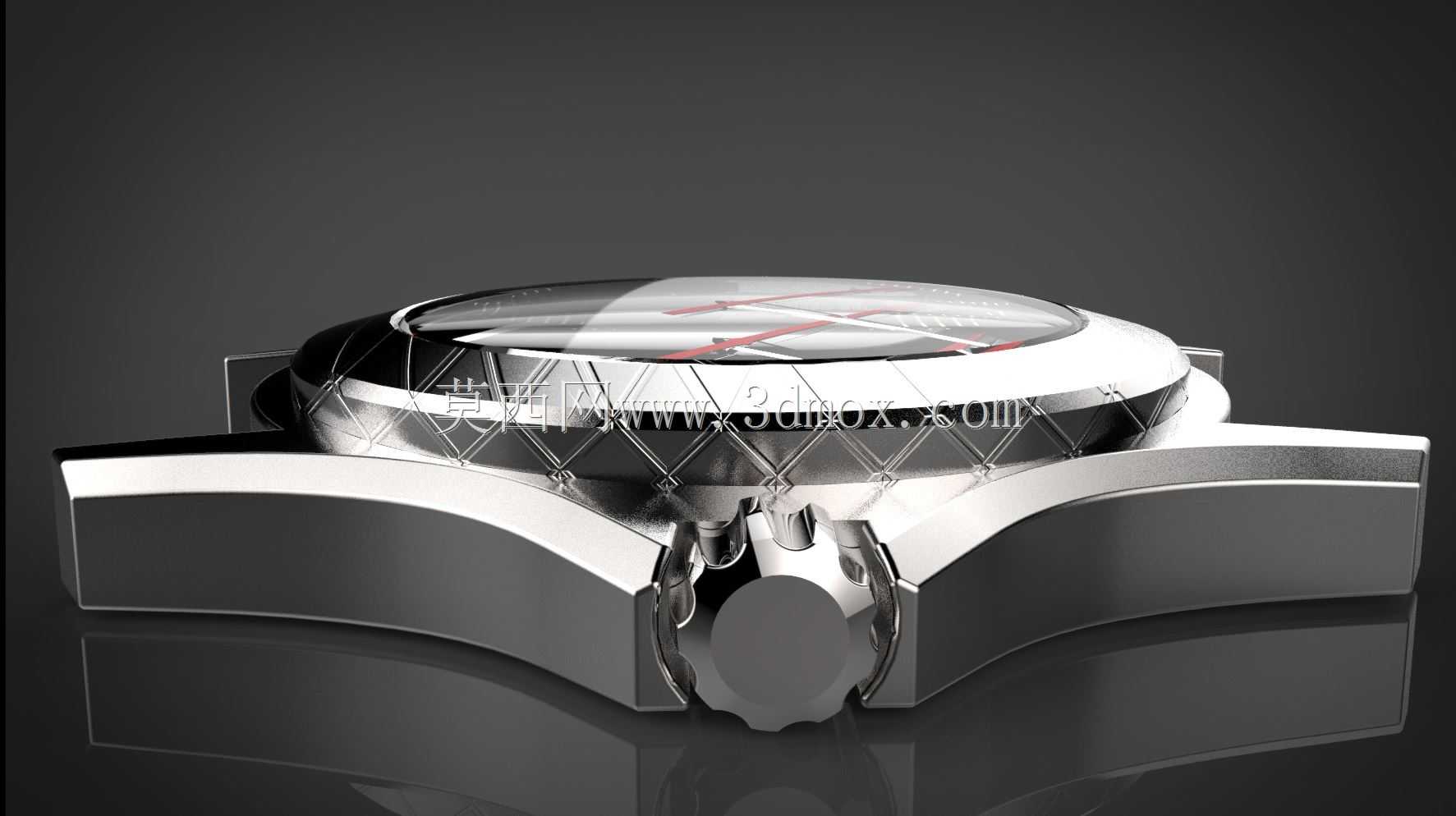

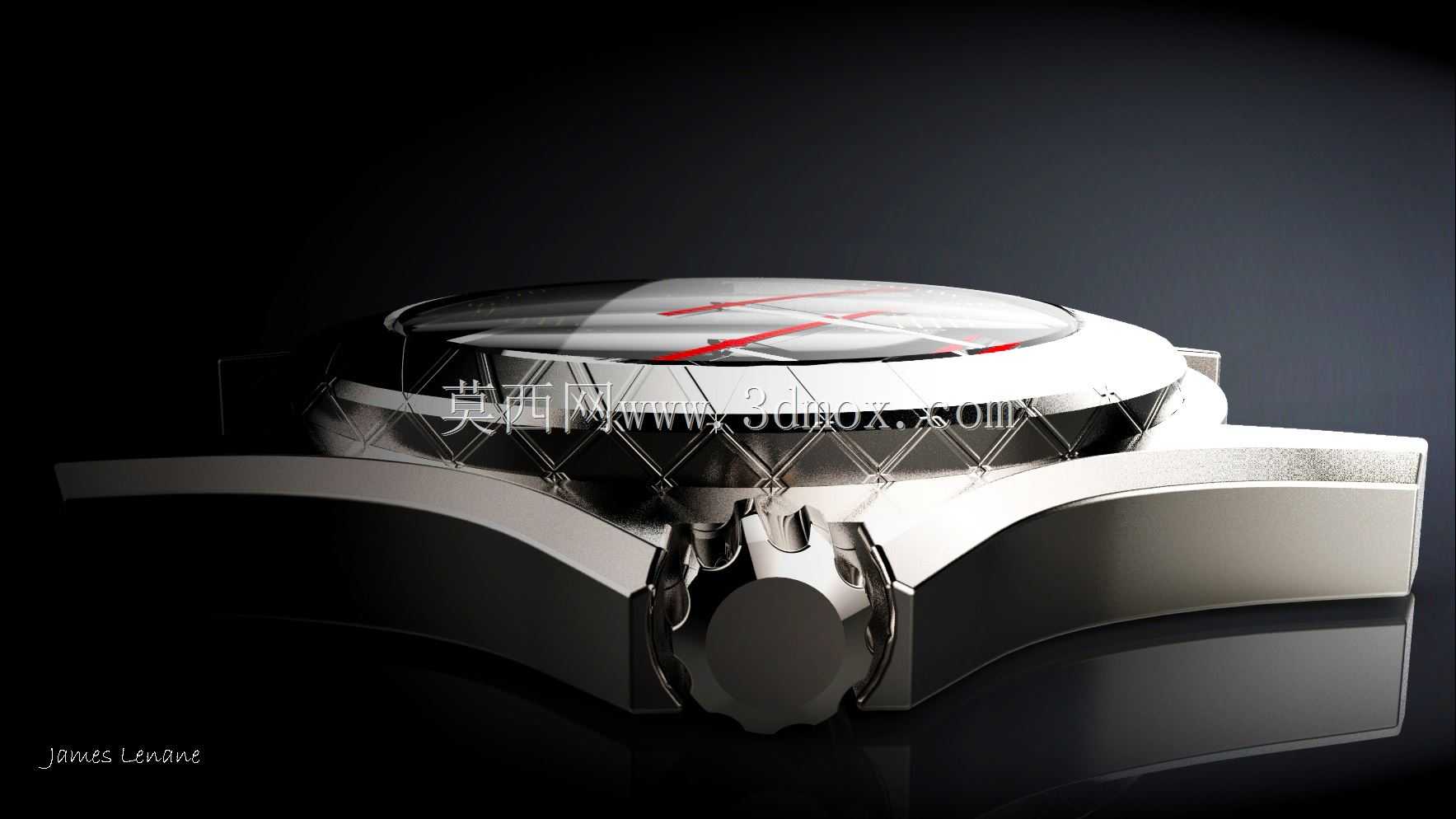

　　这款精密腕表表壳的三维结构设计，核心围绕日常佩戴场景下的防护、装配适配与外观质感平衡展开，区别于工业级零部件的公差要求，腕表类精密部件的设计需要兼顾微米级装配精度与人体佩戴的贴合度。从结构设计逻辑来看，表壳主体采用一体化金属切削的构型思路，中壳边缘做了多面菱形切边处理，既能够在日常佩戴过程中通过棱面分散磕碰带来的冲击力，避免表壳边缘出现大面积磕碰凹痕，也能通过多角度反光提升金属部件的质感表现。表耳位置采用了弧形过渡的一体化设计，没有采用常见的分体式表耳拼接结构，能够减少装配缝隙，降低日常使用中汗液、灰尘进入表壳内部的概率，同时弧形内收的表耳轮廓能够更好贴合手腕弧度，避免佩戴时表壳边缘硌压腕骨。表镜装配位设计了阶梯式限位槽，

　　槽位预留了密封胶圈的安装空间，能够在表镜压装后形成可靠的密封结构，满足日常防水的装配需求，槽位的台阶高度经过匹配计算，既能够保证胶圈压缩量处于合理区间，避免压缩量过大导致胶圈老化加速，也能防止压缩量不足出现密封失效的问题。表壳侧面的调校按键位同样设计了双层密封结构，按键杆与表壳开孔之间预留了密封衬套的安装空间，兼顾按键操作的顺滑度与密封性能。从安装边界来看，表壳整体外径控制在40毫米区间，厚度控制在12毫米以内，适配主流尺寸的腕表机芯装配空间，表耳间距控制在20毫米，能够适配通用规格的皮质、金属表带安装，表耳末端的生耳孔位做了沉头处理，能够保证生耳安装后端面与表耳表面齐平，避免生耳突出剐蹭表带或者佩戴者皮肤。

　　底盖装配位采用了旋入式结构设计，螺纹规格匹配通用腕表底盖的密封标准，螺纹末端预留了密封胶圈的挤压槽，能够在底盖旋紧后形成周向均匀的密封压力。整个表壳的结构设计没有多余的冗余结构，所有曲面过渡、棱边处理都兼顾了加工可行性，中壳的菱形切边角度经过调整，能够适配五轴加工中心的一次装夹加工流程，减少二次装夹带来的形位公差，保证各个切边的对称度误差控制在0.02毫米以内，满足高端精密腕表的外观装配要求。
