内外螺纹配合结构参数标注教学演示模型

　　在各类机械结构的连接设计环节，螺纹是应用范围最广的可拆卸连接结构形式，从普通民用设备的壳体拼接，到重型工业装备的部件紧固，再到精密仪器的微调机构，都能见到螺纹结构的身影。这套演示模型完整呈现了内螺纹与外螺纹的啮合配合状态，同时将螺纹设计、加工、检测环节涉及的核心参数做了清晰的可视化标注，能帮助结构设计人员快速理清不同参数对应的实际结构位置，避免在建模、选型、出图过程中出现参数混淆的问题。

　　从实际工程应用场景来看，螺纹参数的准确把控直接决定了连接结构的可靠性：大径作为螺纹的公称直径参数，是选型时匹配安装孔位、配套紧固件的核心参考，设计时需要结合连接载荷大小预留足够的强度余量，避免螺纹受载后出现滑牙、断裂失效；中径是决定螺纹配合精度的关键尺寸，不管是间隙配合、过渡配合还是过盈配合的螺纹副，中径的公差带设置直接影响装配的顺畅度与连接后的防松性能，很多现场出现的螺纹装配卡滞、拧紧后松动过快的问题，根源都在于中径参数的设计或加工偏差。

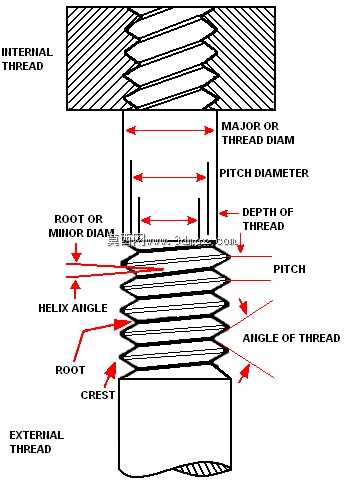

　　模型中同时标注了螺距、牙型角、螺旋升角、牙顶牙底结构、螺纹旋合深度等核心参数，这些参数在不同应用场景下的选型逻辑各有差异：比如在需要频繁拆装的检修部位，通常会选用较大螺距的粗牙螺纹，提升拆装效率同时降低螺纹牙的磨损速率；在薄壁件连接、密封连接或者微调机构上，则多选用细牙螺纹，利用其更小的螺距提升连接自锁性能与调节精度。螺旋升角的大小直接关联螺纹的自锁特性，设计起重、承重类设备的螺纹副时，必须核算螺旋升角与当量摩擦角的数值关系，避免出现负载下螺纹自动松脱的安全隐患。

　　从建模设计思路来看，这套模型采用了剖视展示的形式，将内部啮合的螺纹牙型完整暴露出来，没有做多余的工艺倒角、表面纹理等细节，核心目的是突出各参数对应的结构位置，方便初学者建立螺纹参数与实际结构的对应认知。模型的尺寸边界完全按照标准螺纹的参数比例设置，没有做夸张变形，不管是用于机械基础教学演示，还是作为设计人员建模时的参数参考，都能保证认知的准确性，避免误导实际生产加工。在做螺纹连接的受力分析时，也可以借助这个模型快速定位应力集中的位置——通常螺纹的牙底位置是应力集中高发区，设计时需要根据载荷等级设置合理的牙底圆角，降低应力集中系数，提升螺纹副的疲劳寿命。
