分体式塑料蓝牙音频设备结构设计

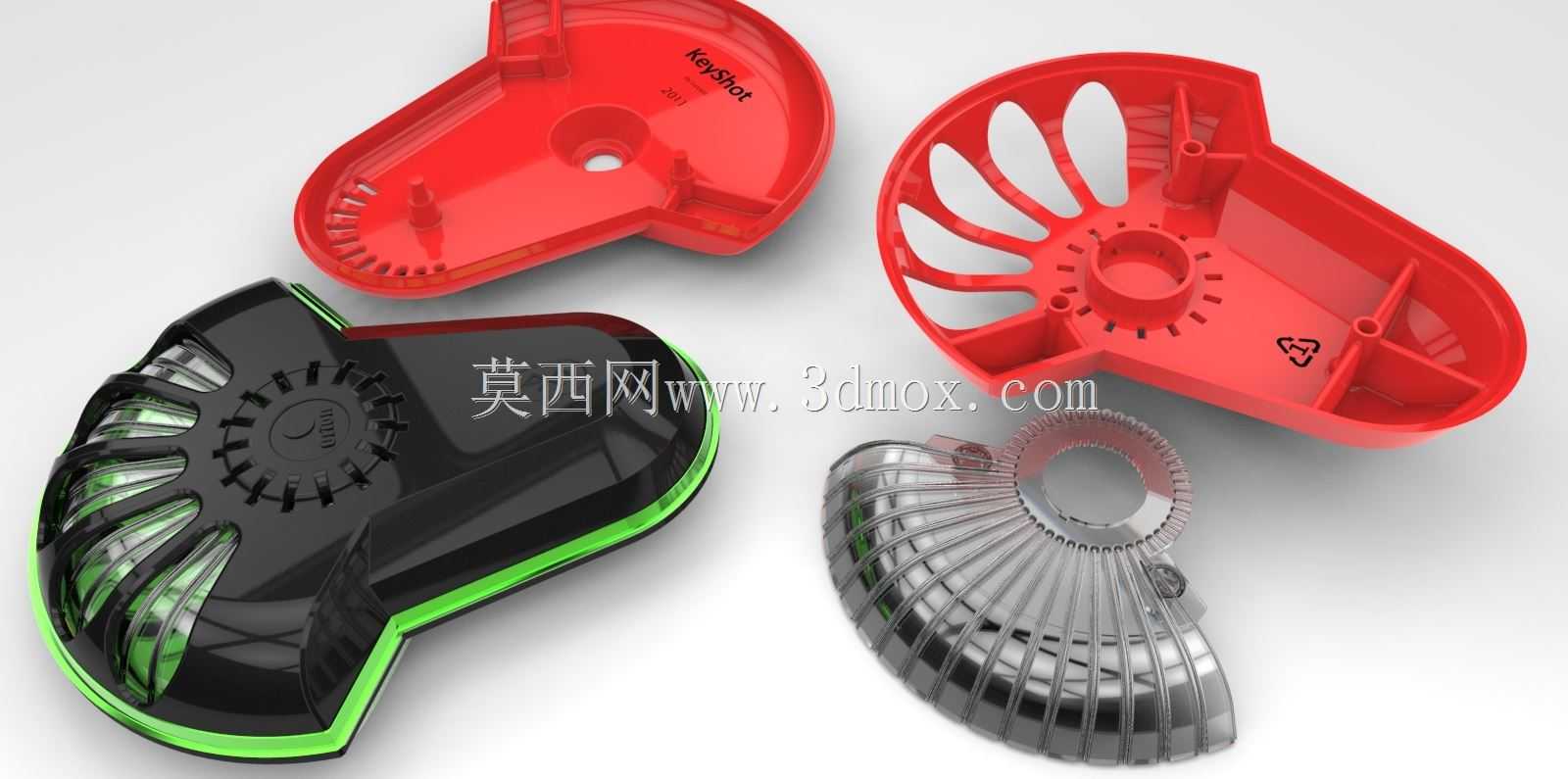

　　这款分体式塑料蓝牙音频设备的结构设计，面向日常随身音频使用场景，兼顾佩戴贴合度与内部元器件排布合理性，整体采用多组件拆分的壳体方案，适配注塑量产的工艺要求。从结构拆分逻辑来看，设备分为外装饰壳、内支撑壳、格栅透声件三个核心塑料组件，各组件之间通过卡扣与定位柱实现装配，无需额外螺丝固定，既减少装配工序，也能控制整体重量，适配随身佩戴的使用需求。外装饰壳采用亮面注塑工艺，边缘做了弧形过渡处理，搭配内嵌的装饰条，在保证结构强度的同时优化握持与佩戴触感，壳体边缘的R角控制在1.2mm，既避免注塑过程中出现应力集中导致的翘曲问题，也能消除使用过程中的硌手感。内支撑壳作为核心承载结构，预留了蓝牙模块、扬声器单元、供电电池的安装位，

　　定位柱的高度与直径按照元器件安装公差设计，单边预留0.15mm的装配间隙，保证元器件安装后不会出现晃动，同时壳体上的加强筋按照受力路径排布，在壁厚控制在1.8mm的前提下，保证壳体受挤压时不会出现形变，避免挤压内部元器件导致故障。格栅透声件采用半透明塑料材质，格栅条的宽度与间隙经过声学测算，既保证声音传出的通透度，也能阻挡外界灰尘进入设备内部，格栅的弧度与内支撑壳的安装位完全贴合，装配后缝隙控制在0.1mm以内，避免出现外观瑕疵。从安装边界来看，设备整体轮廓贴合人体工学曲面，最大外轮廓尺寸适配常规随身收纳的空间要求，各组件的分型面设置在外观非可视区域，避免合模线影响外观质感。设计过程中针对注塑工艺做了针对性优化，

　　所有壳体的拔模斜度控制在1.5度，加强筋与壁厚的比例控制在0.6:1，避免注塑过程中出现缩痕、缺胶等问题，同时各组件的卡扣位置设置在受力均匀的点位，反复拆装50次以上不会出现卡扣断裂的问题。设备的出声孔位置对应扬声器单元的发声面，格栅的开孔率控制在35%左右，兼顾透声效率与结构强度，壳体内部预留了走线槽位，蓝牙天线的位置避开金属装饰件，保证蓝牙信号传输的稳定性，不会出现信号遮挡导致的连接断连问题。
