内燃机核心传动组件活塞连杆轴结构

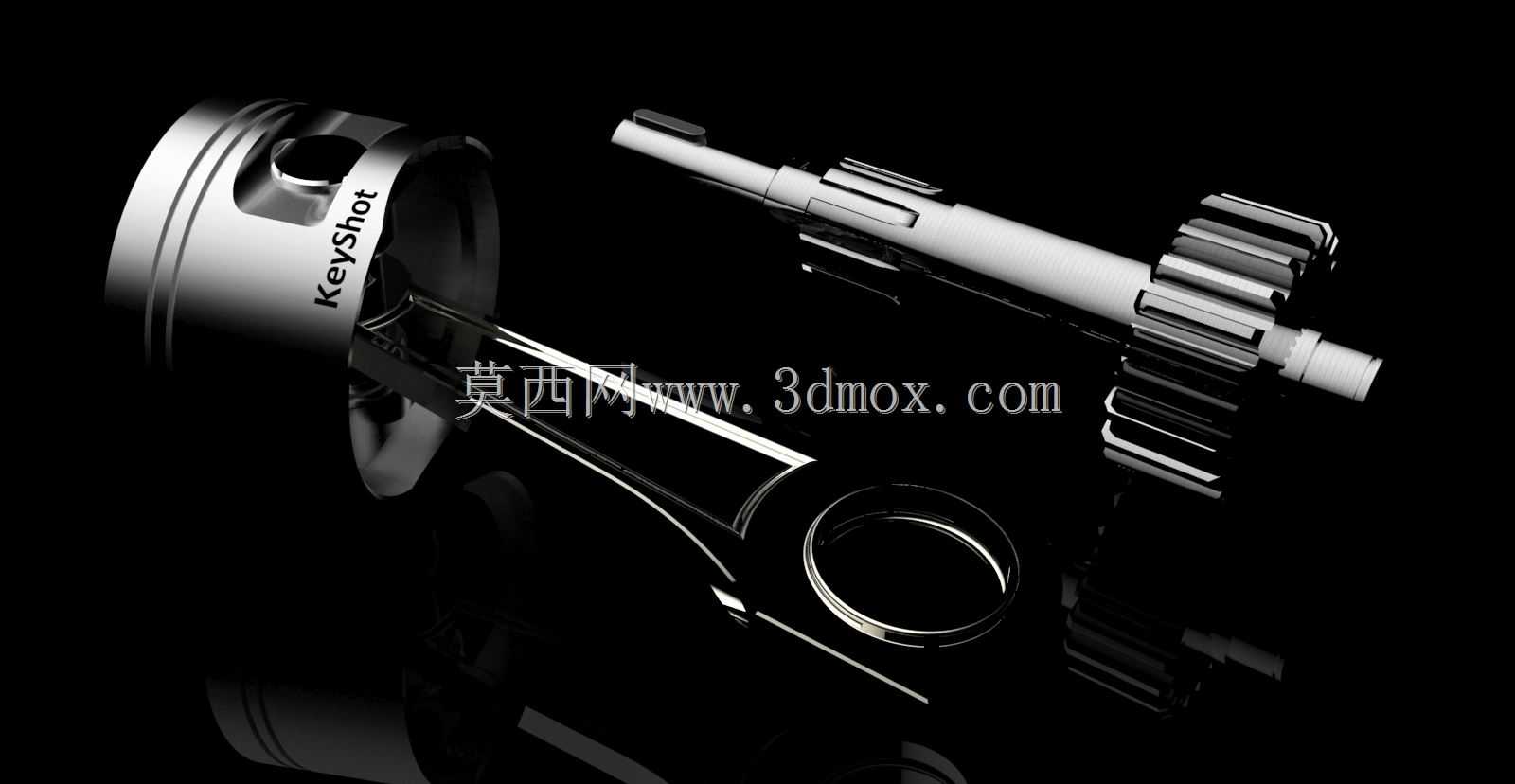

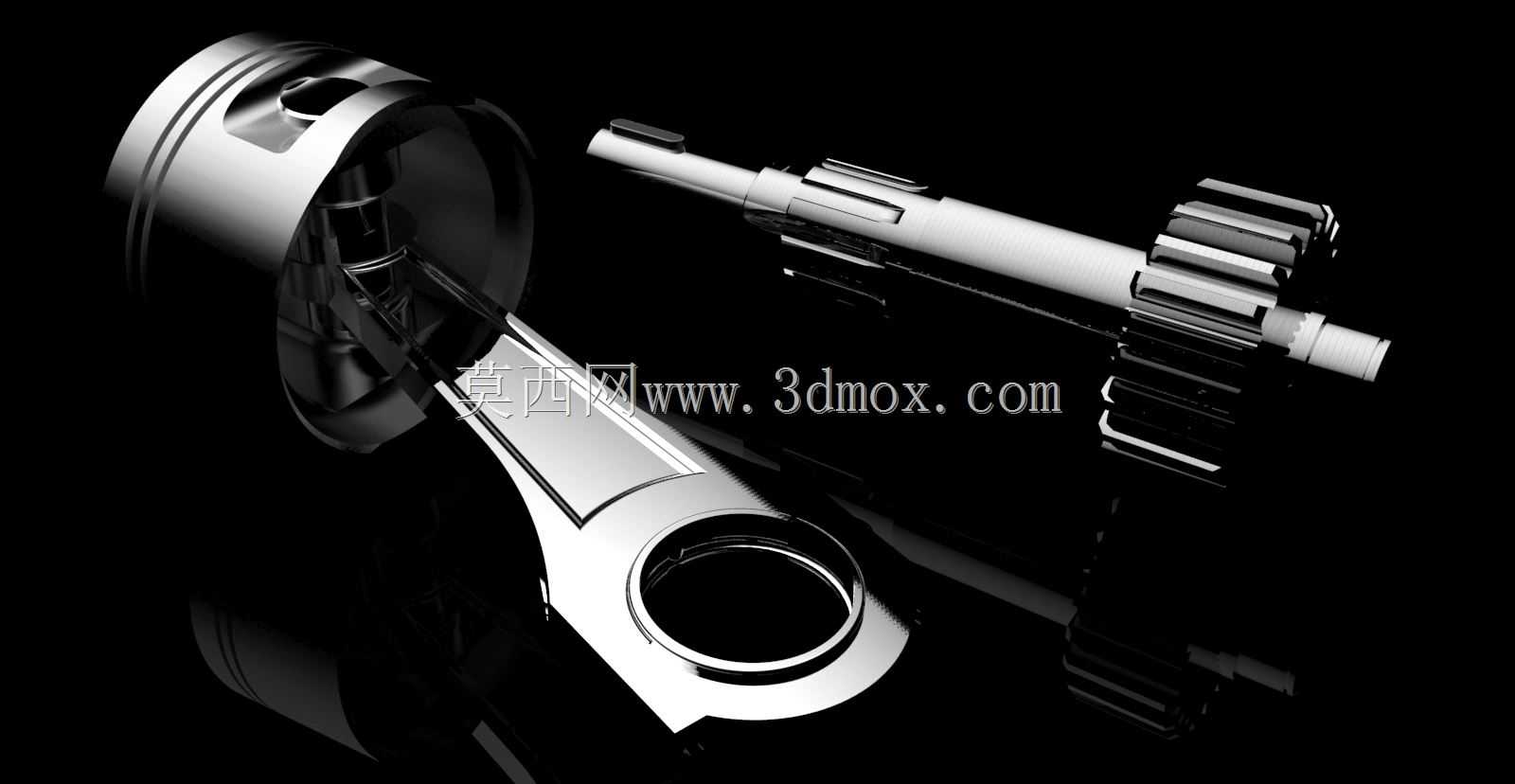

　　这套组件是往复式内燃机动力传递路径上的核心承载结构，覆盖了从燃烧室压力输出到旋转动力转换的全链路关键零件，在车用汽油机、小型通用动力机械、农用动力设备的动力舱内都属于核心工作部件。活塞部分采用了适配高压缩比工况的裙部型线设计，环槽位置预留了三道密封环的安装位，顶部燃烧室凹坑的轮廓经过匹配气流组织的优化，可在工作行程中承接燃气爆发压力，将轴向推力通过活塞销传递给连杆；活塞裙部的微凸型线可在热态工况下抵消膨胀变形，避免与缸壁出现拉缸或偏磨问题，销座位置的加强筋结构可分散活塞销传递的集中载荷，降低高频往复运动下的疲劳开裂风险。连杆作为连接活塞与曲轴的传力构件，杆身采用了变截面工字梁结构，在保证纵向抗弯、

　　抗扭刚度的前提下尽可能降低往复运动惯量，大小头的衬套与轴瓦安装位预留了标准配合公差，大头采用剖分式结构可直接与曲轴连杆轴颈装配，小头的油孔位置可将曲轴飞溅的润滑油引导至活塞销接触面，形成持续的润滑膜降低摩擦损耗。配套的传动轴与齿轮结构属于动力输出端的扭矩传递部件，齿轮采用渐开线圆柱齿形，齿向修形量可抵消装配误差与负载下的轴系变形，保证啮合过程中载荷分布均匀，降低传动冲击与噪音；轴的台阶位置设置了轴承安装位与轴向定位挡肩，可在装配时快速确定轴向安装位置，轴端的键槽结构可与外接动力输出部件实现周向固定，传递额定工况下的输出扭矩。在实际建模过程中，各零件的配合边界严格按照通用内燃机的装配尺寸链设定，活塞与缸套的配合间隙、

　　连杆大小头的轴孔配合公差、齿轮与轴的过盈配合量都参考了量产机型的工程规范，装配后可完整模拟曲柄连杆机构的往复-旋转运动转换过程，也可直接用于动力总成的干涉检查、运动仿真分析，或是作为教学演示、结构优化的基础数模使用。齿轮部分的啮合侧隙也按照常温工作工况预留了合理数值，避免热胀后出现卡滞问题，轴系的支撑跨距经过刚度校核，可在额定转速下将轴的绕度控制在允许范围内，保证齿轮啮合的平稳性。
