小型减震组件及配套五金连接零件

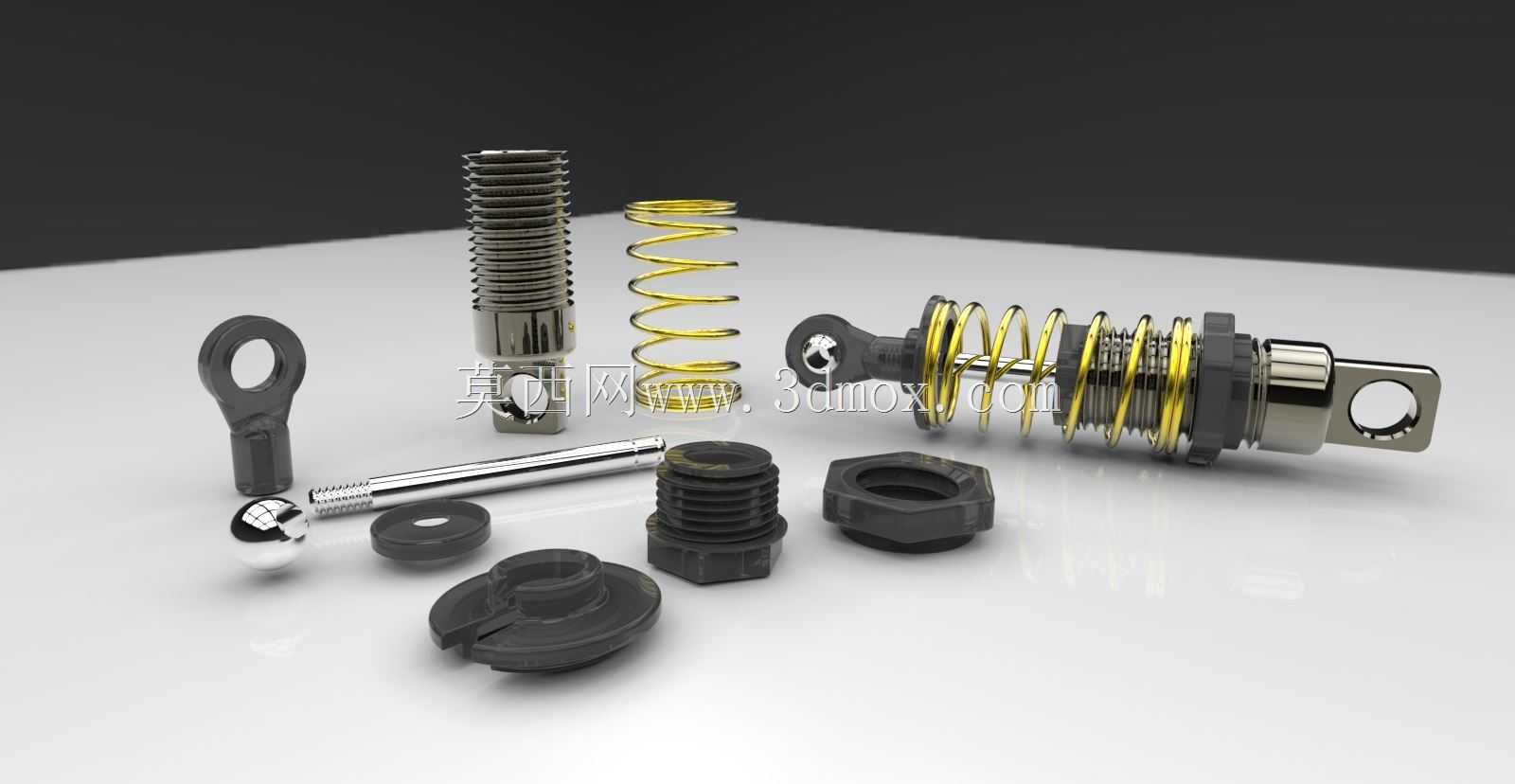

　　这套减震组件的设计，最初是针对小型代步工具后悬挂、轻型自动化设备隔振工位的实际需求做的结构优化，整套零件拆分后覆盖了阻尼执行、弹性复位、连接固定、行程限位多个功能模块，没有冗余的装饰性结构，所有外形尺寸都围绕安装边界做了适配。先看核心的阻尼筒部分，筒身外壁做了等距细牙螺纹，不是为了外观，而是方便安装时调整预压行程，适配不同安装间距的工位，螺纹段长度覆盖了常用的15mm调节范围，两端的吊耳连接端做了鱼眼球头结构，相比刚性铰接，能补偿安装面3度以内的角度偏差，避免设备运行中因机架形变产生的径向别劲，延长阻尼芯的使用寿命。配套的金色螺旋压缩弹簧，线径、圈数、节距都是匹配阻尼筒额定载荷做的匹配，自由状态下弹簧两端并紧磨平，

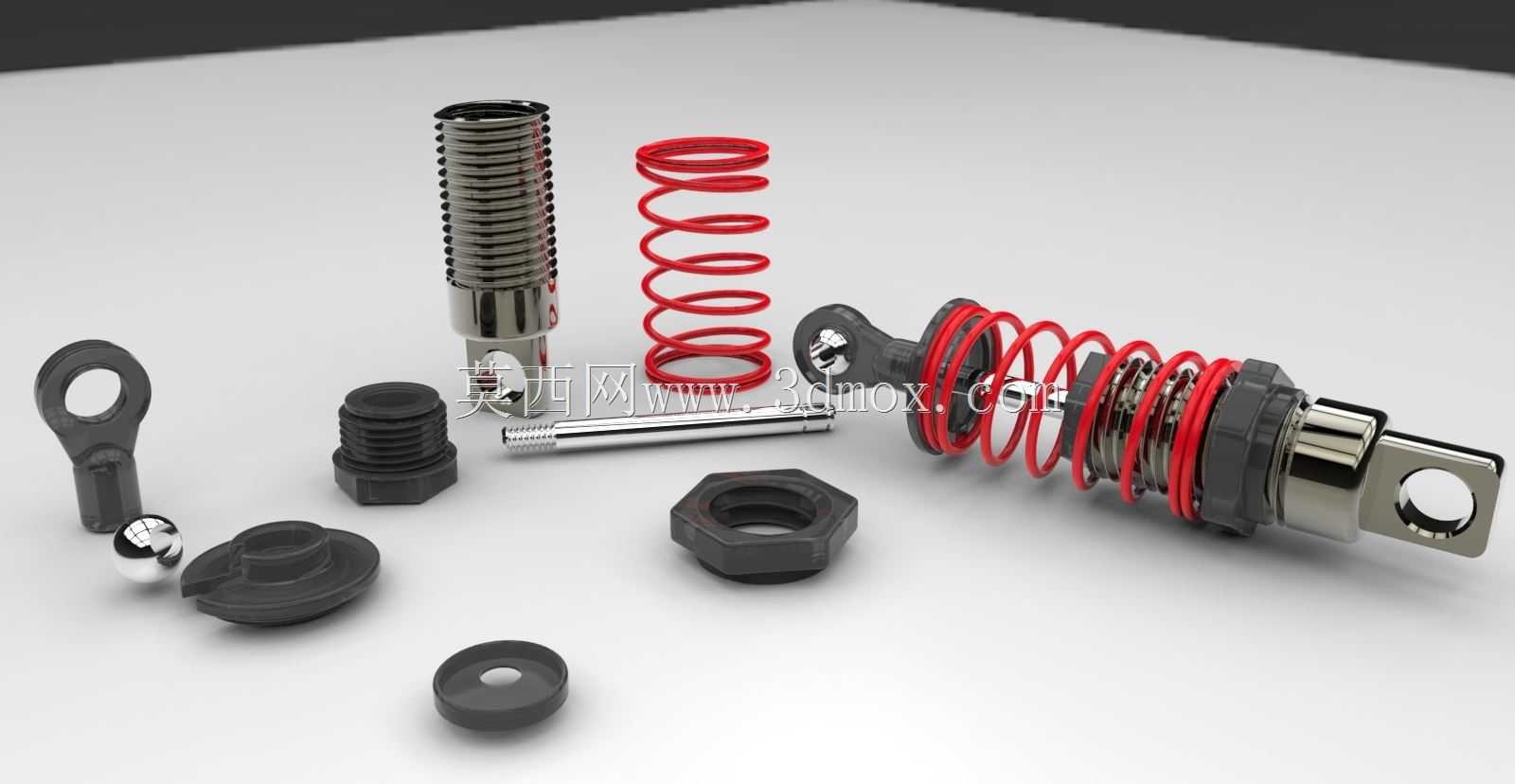

　　安装后不会出现偏载歪扭的情况，弹簧刚度设定兼顾了软缓冲和硬支撑的平衡，过颠簸冲击时不会出现阻尼筒触底的情况，平稳运行时也不会产生多余的上下颤振。旁边拆分出来的单个吊耳零件，安装孔做了加厚翻边处理，能承受的径向拉力比普通平片吊耳高40%左右，球头销的球面粗糙度控制在Ra0.8以内，配合聚四氟乙烯衬套使用时，转动阻尼均匀，长期使用也不会出现松旷异响。锁紧螺母做了带法兰面的防滑结构，不需要额外加装平垫弹垫，拧紧后法兰面的防滑齿能嵌入安装面，设备长期振动也不会出现螺母退牙松动的问题。整套组件的安装边界做了严格控制，组装完成后总长度、最大外径都适配常见的小型设备安装空间，不需要对原有安装位做二次扩孔或切割改造，

　　替换原有减震件时可以直接对位安装。设计过程中特意把所有易损件都做了拆分式结构，弹簧、密封垫、球头衬套都可以单独更换，不需要整体报废整套减震组件，能降低后期的维护成本。密封件采用了双唇口结构，既能阻挡外部粉尘泥水进入阻尼筒内部，也能防止内部阻尼油渗漏，在多尘、潮湿的工况下也能保持稳定的阻尼性能。活塞杆表面做了硬铬镀层处理，硬度达到HRC60以上，往复运动时耐磨性能优异，不会轻易出现拉痕导致漏油失效。
