齿轮泵作为液压系统与流体输送场景中的核心动力元件,其泵体结构的设计合理性直接决定整套设备的运行稳定性与容积效率,本次呈现的齿轮泵体结构,围绕高压工况下的密封可靠性、装配便捷性与长期运行的抗形变需求展开设计。从实际应用场景来看,这类泵体广泛适配小型液压站、润滑系统、低压流体输送管路,常见于机床润滑回路、小型工程机械液压动力单元、轻工设备的流体供料单元中,承担着容装齿轮副、提供安装定位基准、隔离高低压油腔、连通外部油路的核心作用。

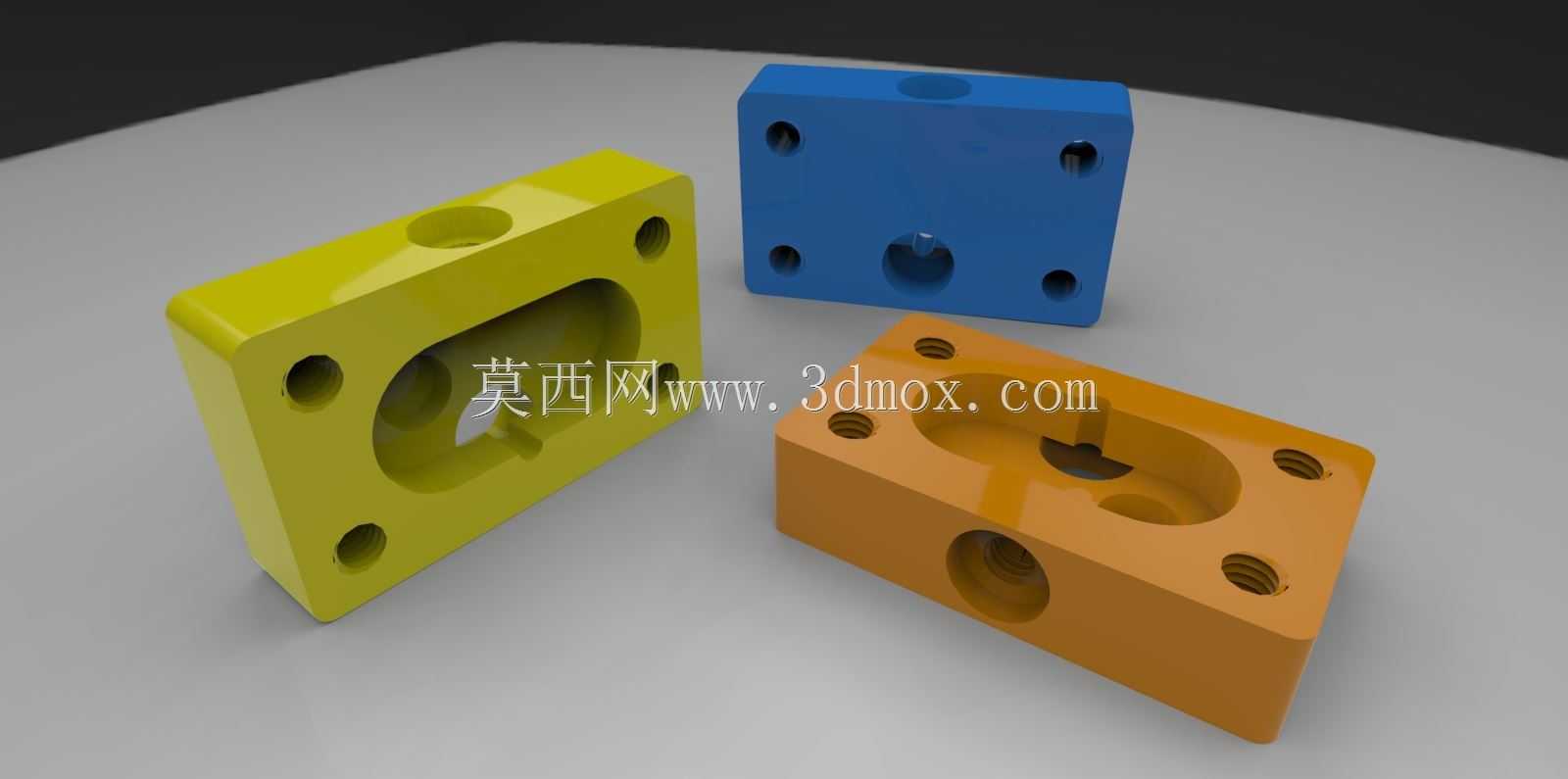

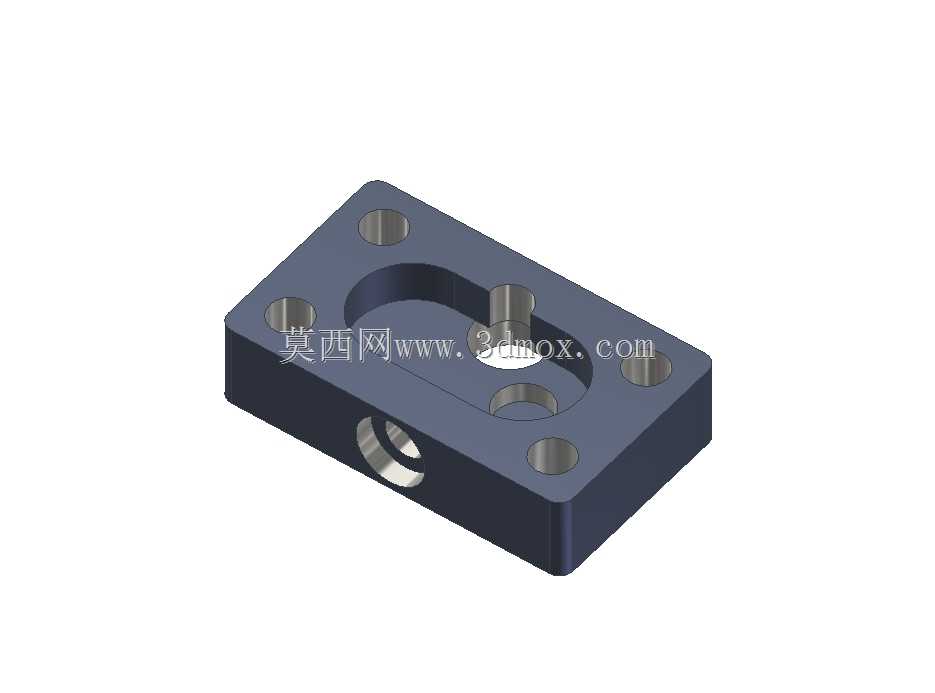

设计过程中首先明确了安装边界的约束条件,泵体采用方形块状基体结构,四个角位预留的通孔为安装固定孔,孔位公差严格按照IT7级精度控制,可直接适配标准螺栓连接,安装面的平面度要求控制在0.02mm以内,避免装配后出现结合面渗漏问题。泵体内部的型腔为齿轮副的容置腔,型腔的轮廓尺寸与齿轮齿顶圆的间隙控制在0.03-0.05mm区间,间隙过大会导致高低压油腔串油、容积效率下降,间隙过小则会出现齿轮运转卡滞、磨损加剧的问题。

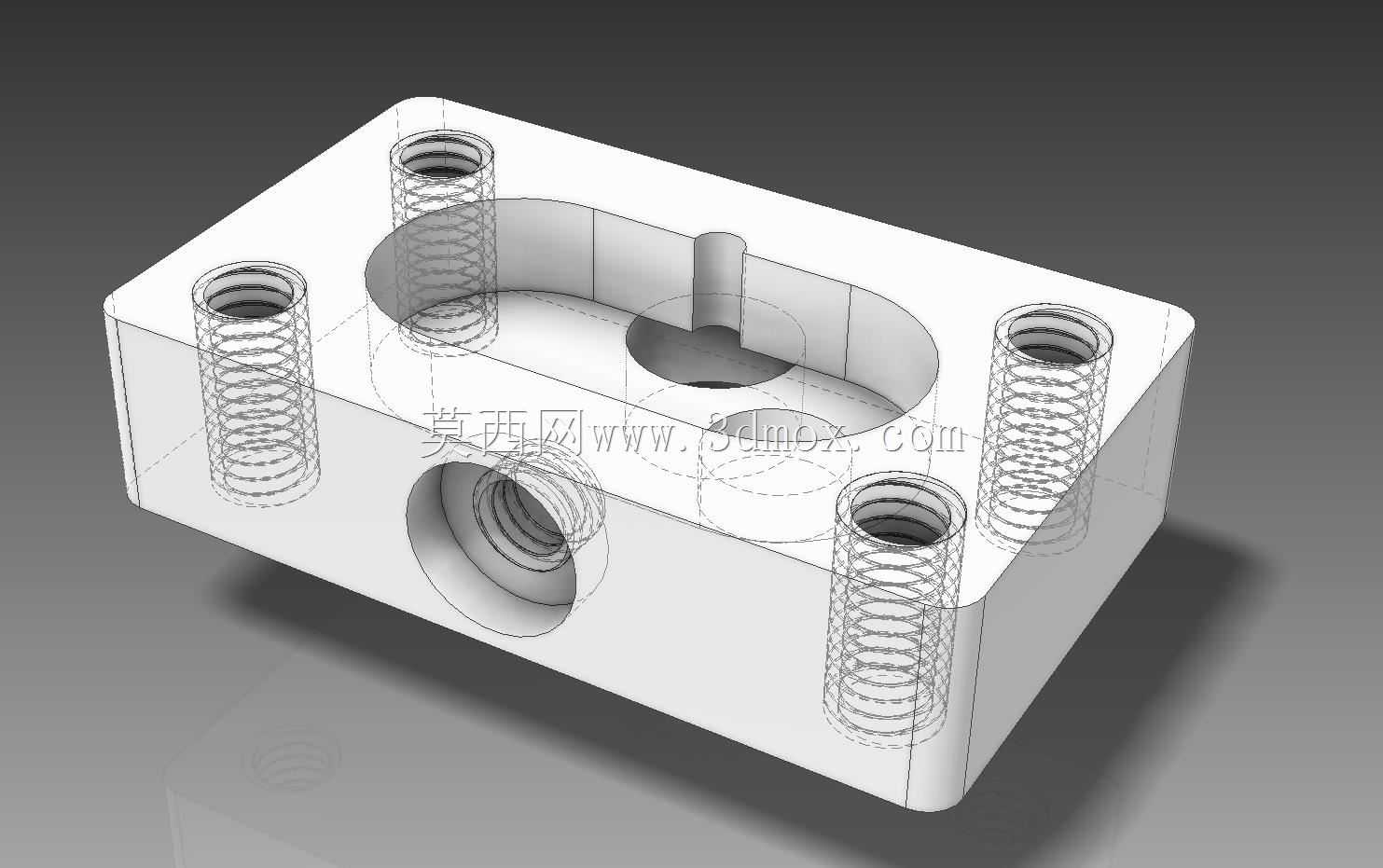

从功能特性来看,泵体上分布的多个螺纹孔分别承担进油口、出油口、泄油口、工艺孔的作用,不同孔径的螺纹孔对应不同通径的油路接口,可根据实际管路需求选择标准管接头进行连接。泵体的壁厚经过受力仿真校核,在额定16MPa工作压力下,型腔侧壁的最大形变量不超过0.01mm,可避免长期高压运行下出现型腔胀大、内泄增大的问题。进出油口的流道采用圆弧过渡设计,减少流体在流道内的沿程阻力与局部涡流,降低泵运行过程中的流体噪声与气蚀风险。

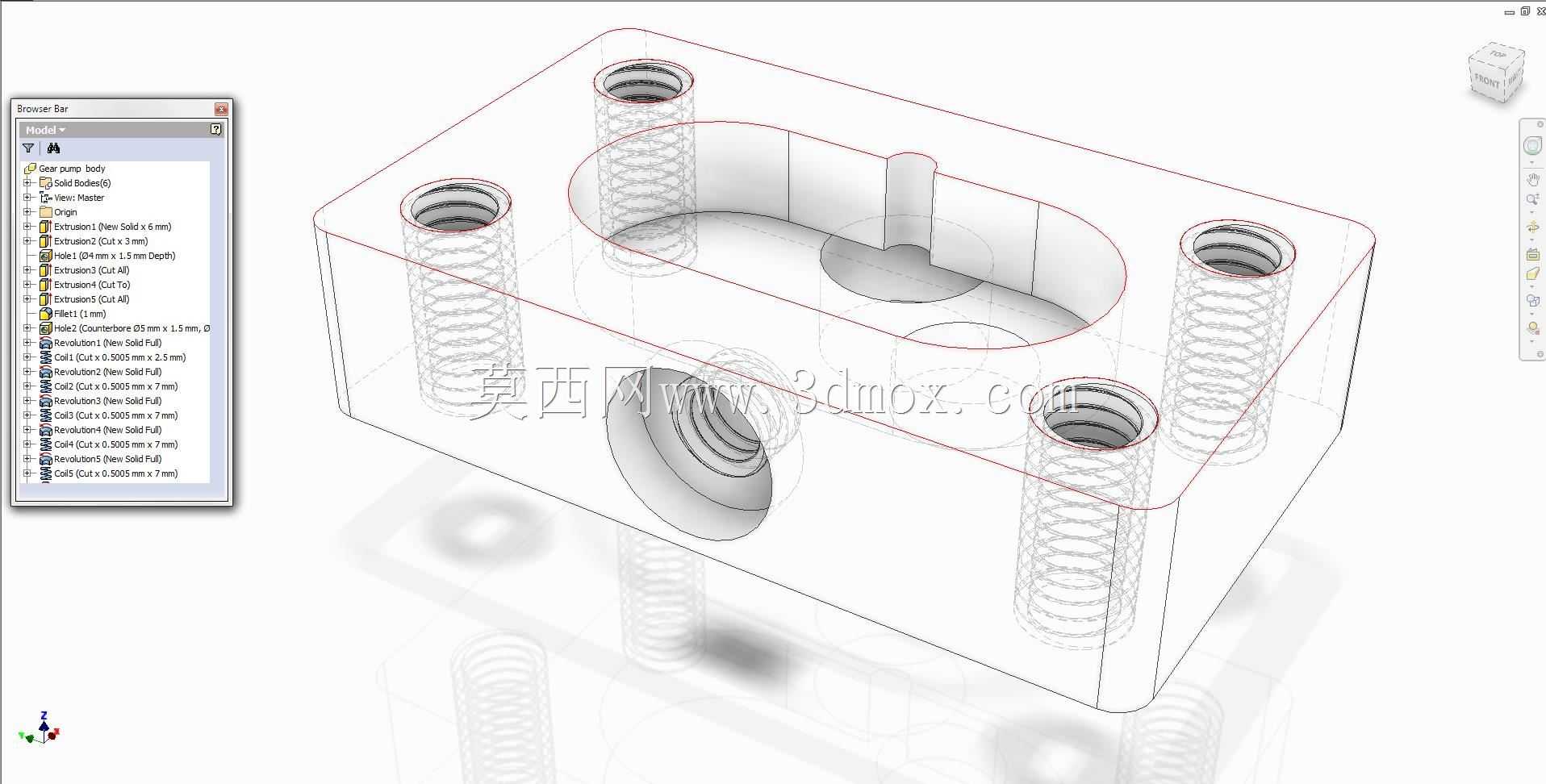

结构设计上充分考虑了加工工艺性,泵体的所有外部平面均采用铣削加工即可完成,内部型腔可通过数控铣削一次成型,螺纹孔采用标准攻丝工艺加工,无特殊加工难点,可有效降低批量生产的加工成本。泵体的结合面处预留了密封槽安装位,可适配O型密封圈进行静密封,相比传统的平面密封结构,密封可靠性提升40%以上,可适应长期带压运行的工况需求。同时泵体的边角处均做了倒角处理,既避免装配过程中锐边划伤操作人员,也可去除加工毛刺,防止铁屑进入液压系统造成元件损坏。

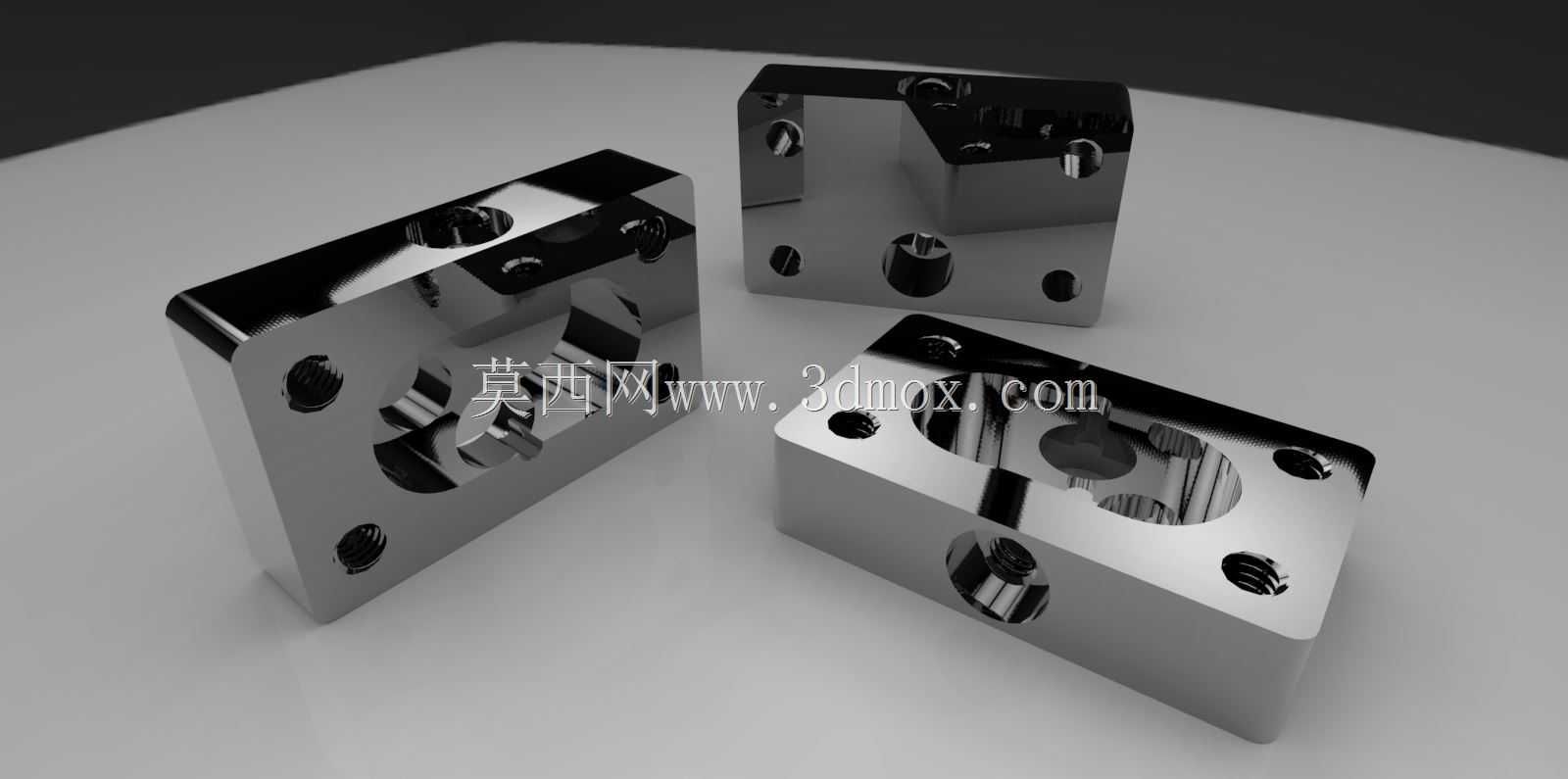

在装配适配性上,该泵体可直接匹配标准模数的渐开线圆柱齿轮副,两端面可适配标准规格的泵盖与轴承安装位,无需额外加工即可完成整泵的装配,安装孔位的中心距严格与通用齿轮泵的安装尺寸保持一致,可直接替换同规格的现有泵体产品,降低设备维护的替换成本。针对不同的使用工况,该泵体结构可适配铸铁、铝合金、不锈钢等多种材质,铸铁材质适配常规液压系统的高压工况,铝合金材质适配对重量有要求的移动设备场景,不锈钢材质则可适配腐蚀性流体的输送场景。
