手动式快速夹压锁紧工装组件结构设计

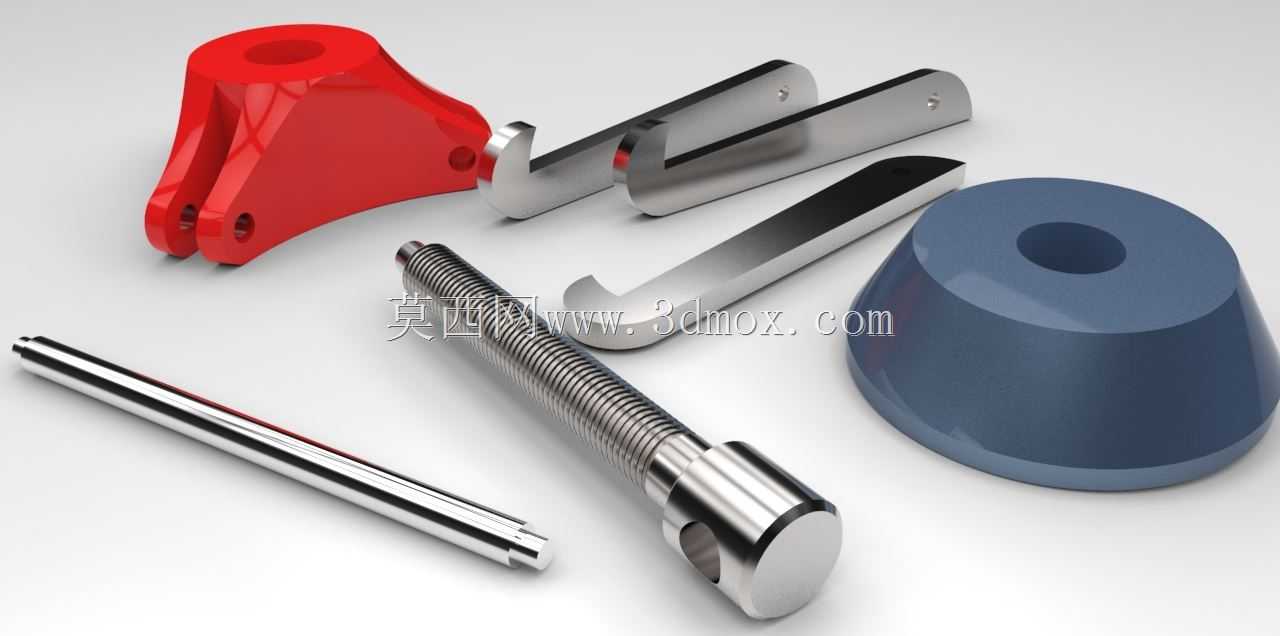

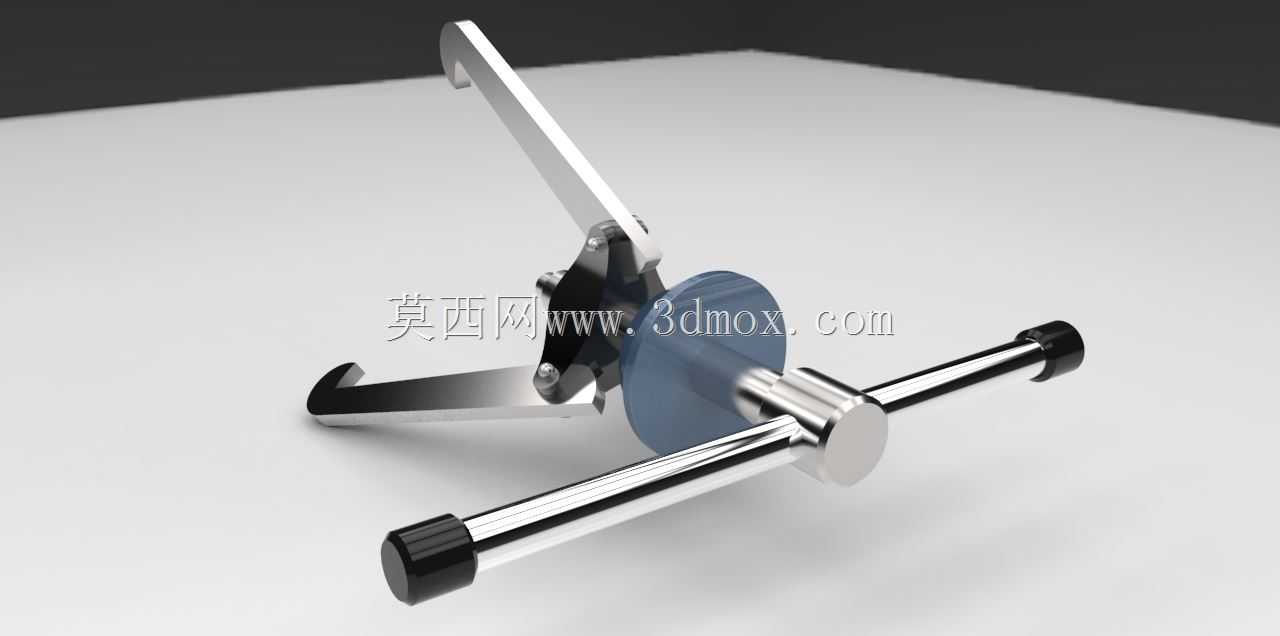

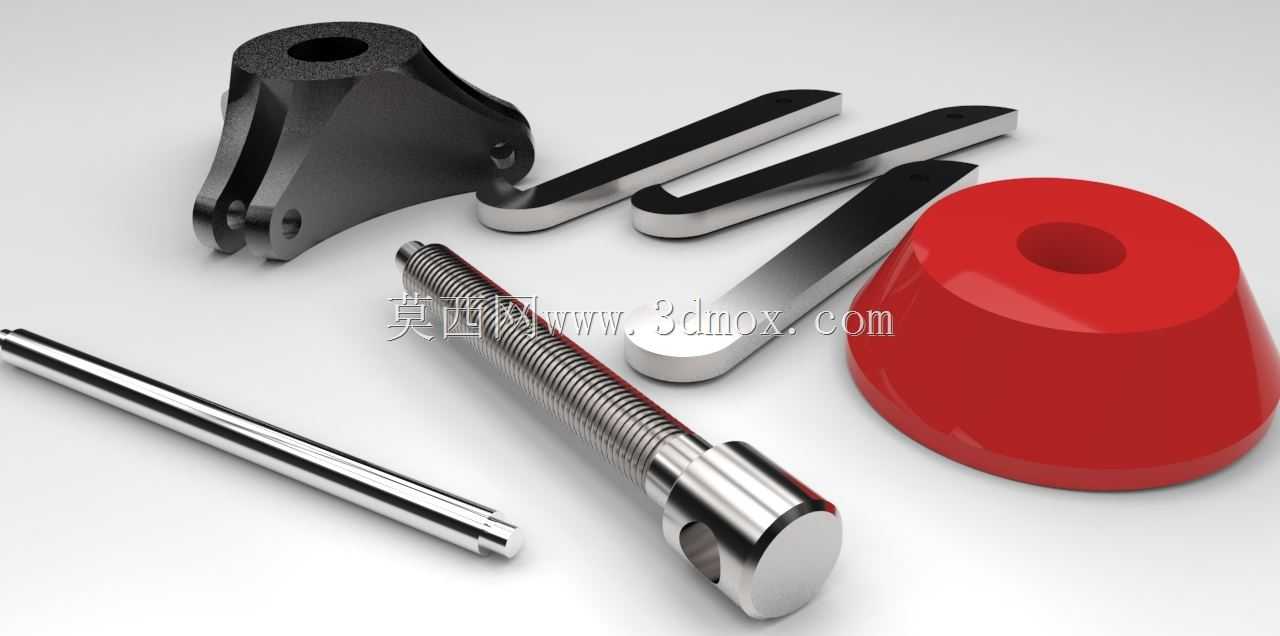

　　这套手动夹压锁紧组件，常应用在小型工装快换、工位辅助装夹、便携设备快速锁止场景中，比如小型焊接工位的工件临时固定、检测治具的样件快速压紧、户外便携作业装备的构件锁合，不需要外接动力源，纯手动操作就能完成可靠锁紧与快速释放，适配没有气源、电源的野外作业或零散工位的装夹需求。整套组件由多个配合零件构成：红色的主体支座是整个结构的承载基座，设计了分叉式的连接耳位，耳位上预留的销轴孔用于装配压臂构件，支座顶部的通孔用于整套组件在安装基面的固定，安装时可通过螺栓穿过该孔将支座锁在工作台或设备基面上，支座的轮廓做了圆弧过渡处理，既避免应力集中，也减少操作时的磕碰划伤风险。金属压臂构件采用了钩头式结构设计，不同长度的压臂适配不同的压紧行程需求，

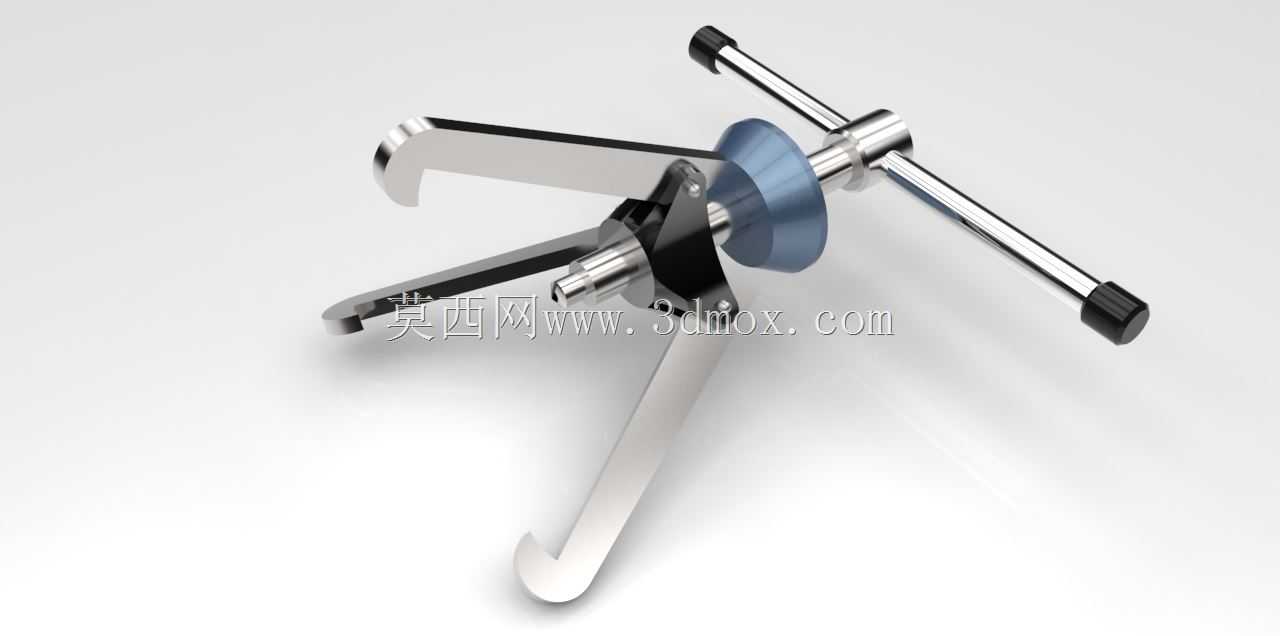

　　压臂与支座之间通过销轴铰接，铰接位的间隙控制在0.02mm以内，既保证转动灵活无卡滞，又避免压合时出现过大的旷量影响压紧精度。调节螺杆 杆采用了梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，旋动调节时可以精准控制压合行程，杆端的球头结构与压臂的接触位做了弧面适配，保证压紧力均匀传递，不会出现偏载导致的工件压伤或构件变形。蓝色的缓冲底座采用耐磨工程塑料材质，安装在压合位置的对应基面，一方面起到缓冲减震的作用，避免压臂直接刚性接触基面造成磨损，另一方面其锥台外形可以自适应不同厚度的被压工件，当工件厚度存在小幅偏差时，锥面的导向作用能让压臂顺利滑入锁止位置。整套组件的安装边界需要注意：

　　支座固定孔中心到压臂锁止位的水平距离为固定设计值，安装时需要预留足够的压臂转动空间，避免压臂转动过程中与周边构件发生干涉；调节螺杆的行程范围覆盖了常见的10-30mm厚度工件的压紧需求，超出该厚度范围的工件需要更换对应规格的压臂或调整支座安装高度。设计过程中，每个铰接位的销轴都做了淬火处理，表面硬度达到HRC45-50，提升反复转动过程中的耐磨性能，延长组件的整体使用寿命；所有金属构件的棱边都做了倒钝处理，没有尖锐毛刺，符合手动操作的安全要求。实际使用时，先将支座固定在安装基面上，把待压紧工件放置在缓冲底座与压臂之间，旋动调节螺杆推动压臂绕销轴转动，直到钩头部位卡紧锁止位，继续小幅旋动螺杆就能提供足够的压紧力，释放时只需要反向旋动螺杆，即可抬起压臂取出工件，整个操作过程不需要额外工具，单人即可快速完成装夹与拆卸，在小批量生产、临时装夹场景中能大幅提升作业效率。
