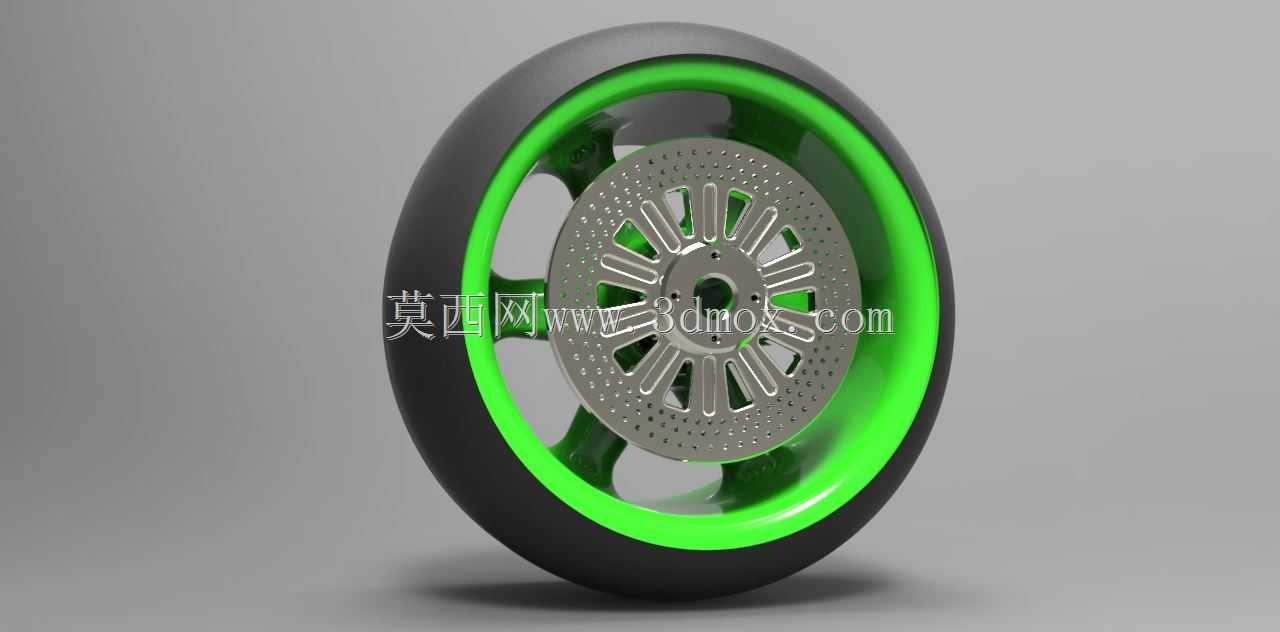

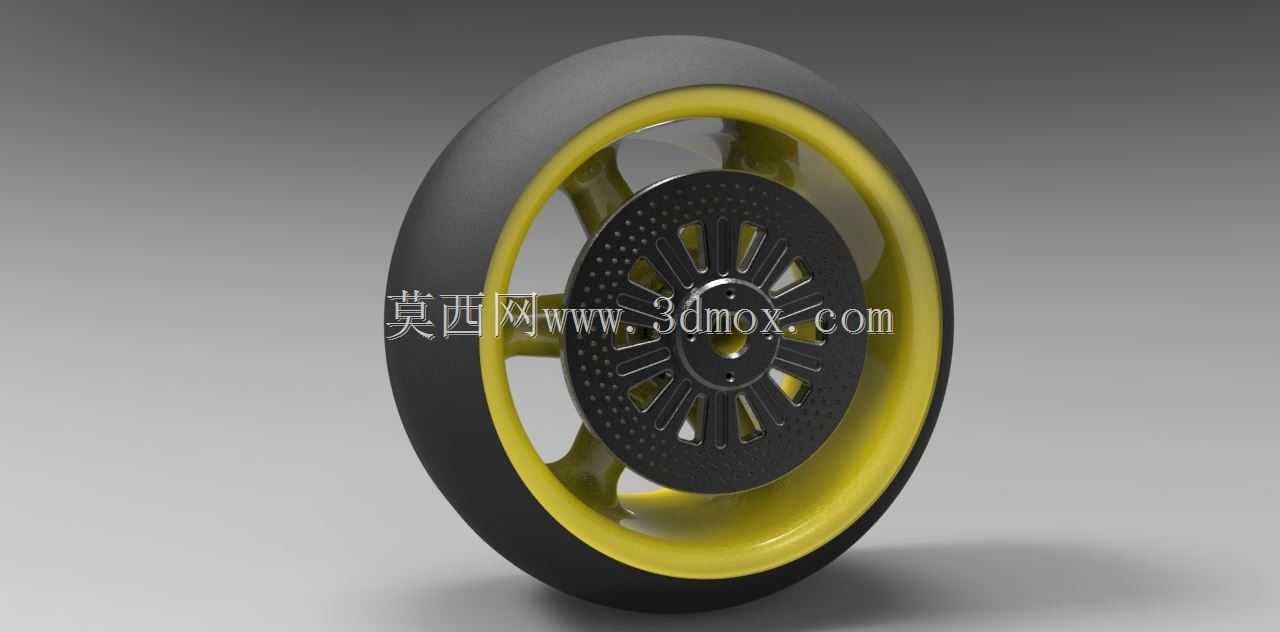

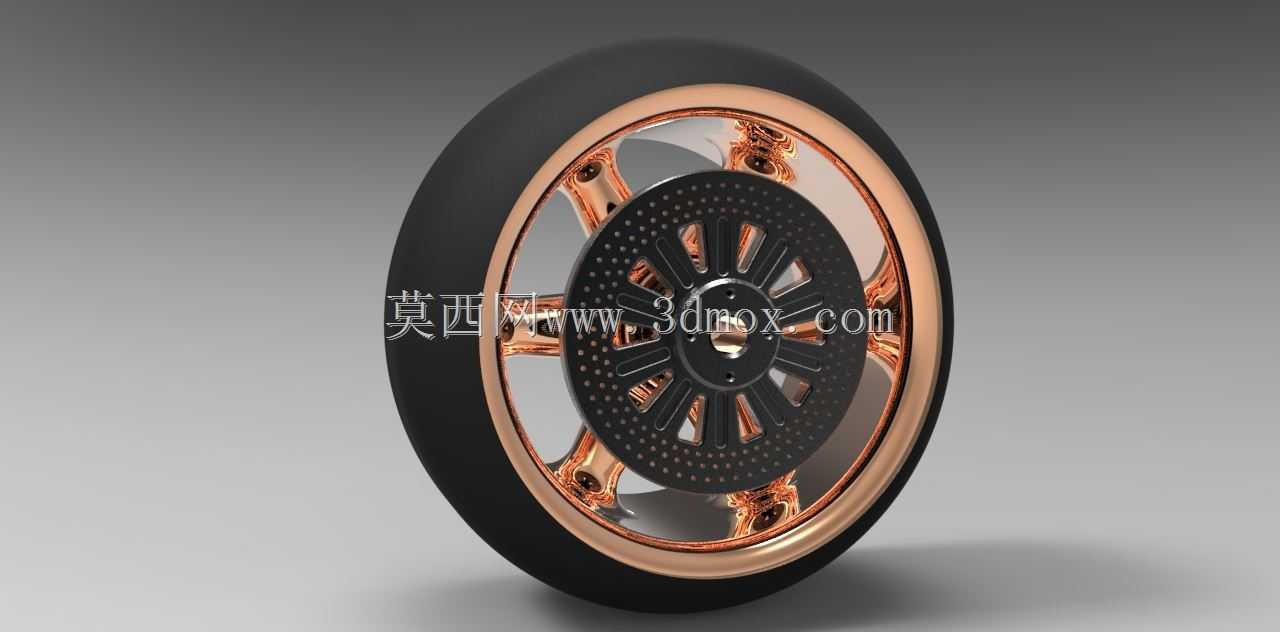

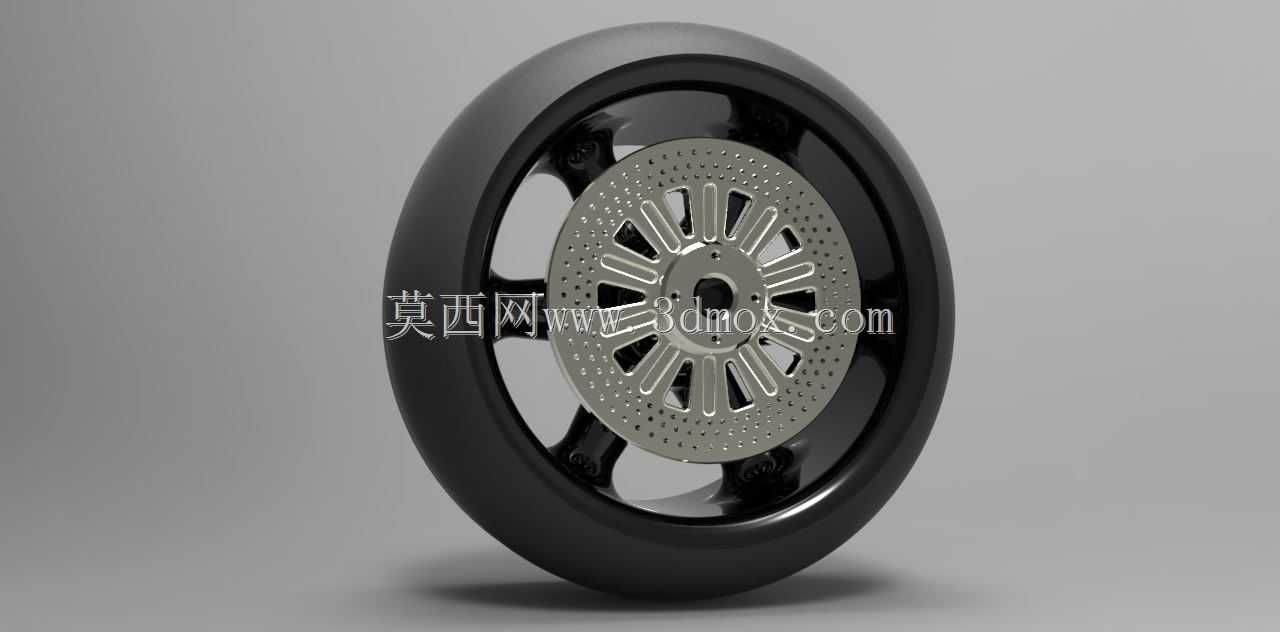

带制动碟片的一体化自行车轮组结构

　　这款轮组结构针对城市通勤、短途代步类两轮骑行设备开发，可适配常规代步自行车、电动助力自行车的前轮安装位，核心作用是承载车身与骑乘人员载荷，同时配合夹器实现行进间的减速制动功能。设计阶段优先考虑了日常使用的维护便捷性与结构可靠性，轮辋采用封闭辐条式一体化构型，替代传统多辐条钢丝结构，减少了骑行过程中辐条松动、形变的维护需求，同时封闭结构能降低骑行时的气流扰流，在城市铺装路面骑行时可小幅降低行进阻力。轮组中心集成的通风式制动碟盘，盘面均匀排布多组散热通孔与径向导流槽，制动过程中夹器夹紧碟片产生的热量可通过通孔快速散出，避免长距离下坡连续制动时碟片过热导致的制动效能衰减，碟盘与轮毂采用同轴一体式安装定位，安装面设置有定位止口，

　　装配时可直接卡入花鼓的定位轴肩，无需反复调整碟片跳动量，降低装配调试的难度。轮辋外缘的轮胎安装位设置有标准卡合槽，可适配常规尺寸的实心免充气轮胎或低压充气轮胎，轮组整体的轴向安装宽度匹配常规前叉的开档尺寸，中心轴孔直径适配标准快拆轴与实心轴两种安装形式，可兼容多数市售代步自行车的前叉安装接口，无需额外改动车架结构即可完成替换。轮毂内部预留了标准轴承安装位，可适配常规深沟球轴承，转动过程中可承受径向载荷与小幅轴向冲击，应对城市路面的井盖、减速带等颠簸工况时，结构强度可满足常规骑乘的载荷需求，不会出现轮辋形变、碟片偏移的问题。封闭轮辋的内部支撑筋采用对称式排布，在保证整体结构刚度的前提下控制了轮组自重，避免轮组过重导致的骑行踩踏负担增加，碟盘的安装孔位采用等距圆周排布，可适配主流规格的碟刹夹器安装座，替换原有轮组时无需调整夹器位置即可保证制动间隙均匀。
